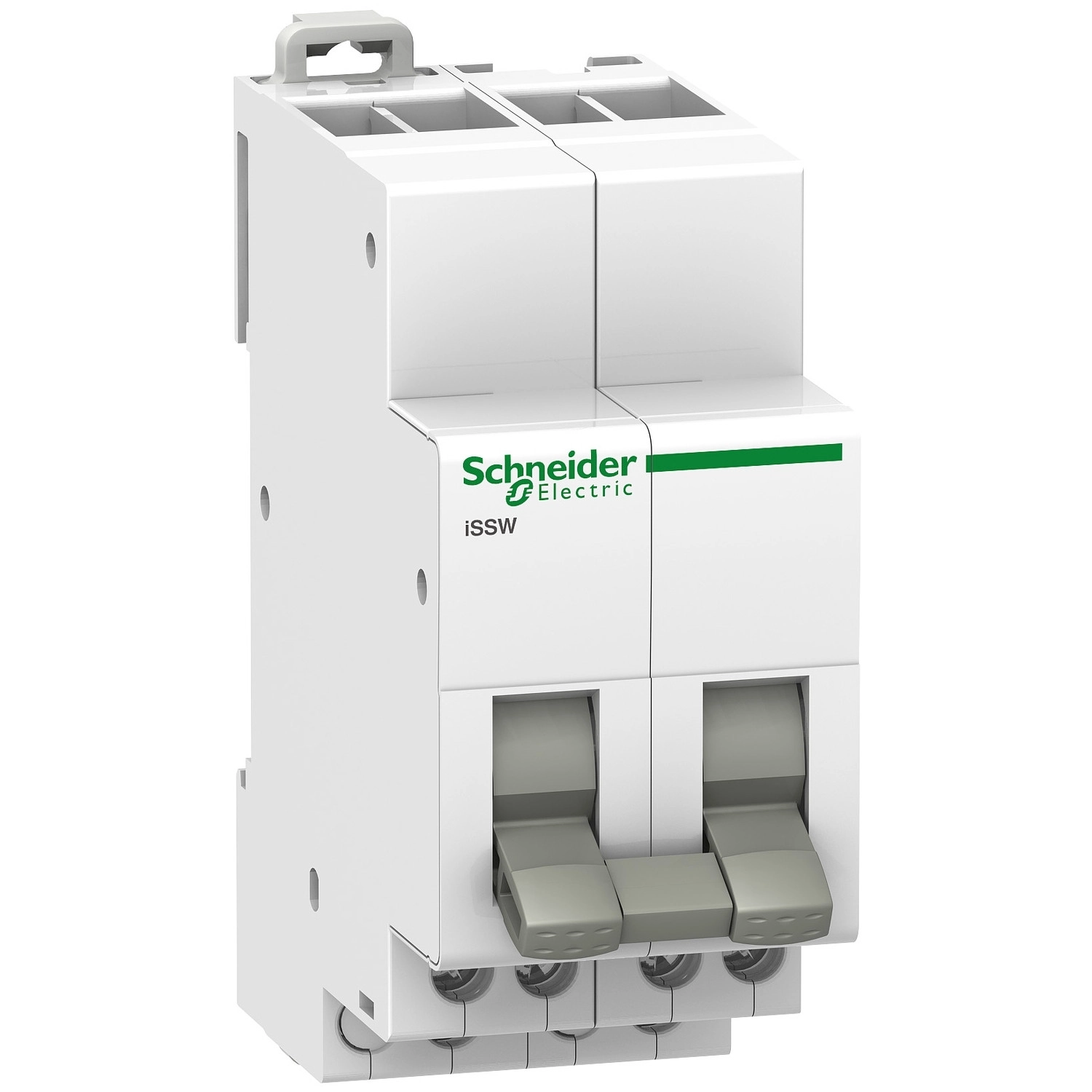

Az Acti9 iSSW váltókapcsoló az elektromos áramkörök megbízható és hatékony vezérlésére szolgáló eszköz a Schneider Electric kínálatából. Az A9E18074 cikkszámú termék különösen hasznos olyan alkalmazásoknál, ahol két különböző áramforrás vagy áramkör közötti átkapcsolás szükséges, például tartalék áramellátás vagy kettős betáplálás esetén. A kapcsoló három pozícióval rendelkezik (1-0-2), ami lehetővé teszi a felhasználó számára az első áramforrás (1), a kikapcsolt állapot (0), vagy a második áramforrás (2) közötti választást.
A Schneider Electric Acti9 iSSW váltókapcsoló műszaki paraméterei kiváló teljesítményt biztosítanak a mindennapi használat során. A 250 V AC névleges üzemi feszültség és 20 A névleges üzemi áram elegendő a legtöbb háztartási és ipari alkalmazáshoz. A kapcsoló két váltóérintkezővel (2 C/O) rendelkezik, ami sokrétű kapcsolási lehetőségeket biztosít. Az eszköz megfelel az IEC 60947-5-1 és IEC 60669-1 szabványoknak, garantálva a biztonságos működést és a megbízhatóságot. Az iSSW kapcsoló billenő működtetésű, könnyen és egyértelműen jelezve a három különböző kapcsolási állapotot a beépített 1-0-2 jelöléssel.
A termék gyakorlati kivitelezése és telepíthetősége is kiemelkedő. Az A9E18074 cikkszámú Acti9 iSSW kapcsoló DIN sínre pattintható, ami gyors és egyszerű felszerelést tesz lehetővé szabványos elosztószekrényekbe. Mindössze 4 darab 9 mm-es modul szélességet foglal (36 mm teljes szélesség), miközben 82 mm magas és 75 mm mély. A fehér színű eszköz esztétikus megjelenést biztosít, és jól illeszkedik más moduláris készülékekhez. A csatlakoztatás lépcsőzetes alagútsorkapcsokkal történik, ami lehetővé teszi oldalanként 2 vezeték bekötését 0,5-2,5 mm² keresztmetszettel, rugalmas vagy merev kivitelben. A vezetékek csupaszolási hossza 9 mm, a meghúzási nyomaték pedig 1 Nm, ami biztosítja a megbízható elektromos kapcsolatot.
A Schneider Electric Acti9 iSSW váltókapcsoló A9E18074 tartóssága és környezeti jellemzői is figyelemre méltóak. Az elektromos élettartam AC-22 kategóriában 30000 kapcsolási ciklus cos φ = 0,8 esetén. Az IP20-as védettségi fokozat megfelelő védelmet nyújt a szilárd tárgyak behatolása ellen, de vízzel szemben korlátozott védelmet biztosít, így elsősorban száraz, beltéri környezetben való használatra tervezték. A kapcsoló működési hőmérséklet-tartománya -20°C és +50°C között van, tárolási hőmérséklet-tartománya pedig -40°C és +70°C között. A készülék 95%-os relatív páratartalom mellett is megbízhatóan működik 55°C-on, és 3-as szennyezettségi fokozatnak, valamint 2-es trópusállósági besorolásnak felel meg, ami biztosítja a tartós működést még kedvezőtlen környezeti feltételek mellett is.
Schneider Electric Acti9 iSSW - A9E18074 - váltókapcsoló, háromállású, 2 váltóérintkező műszaki adatok
Fő tulajdonságok
Termékcsalád: Acti9
Terméknév: Acti9 iSSW
Termék típusa: Váltókapcsoló
Eszköz rövid neve: iSSW
Eszköz alkalmazása: Elektromos áramkör vezérlés
Pólusok leírása: 2P
Érintkezők típusa és összetétele: 2 váltóérintkező (C/O)
Névleges üzemi feszültség [Ue]: 250 V AC 50/60 Hz
Szabványok: IEC 60947-5-1, IEC 60669-1
Kiegészítő információk
Névleges üzemi áram [Ie]: 20 A
Vezérlés típusa: Háromállású billenő
Jelölés: 1 - 0 - 2
Rögzítési mód: Bepattintható
Rögzítő felület: DIN sín
9 mm-es egységek: 4
Magasság: 82 mm
Szélesség: 36 mm
Mélység: 75 mm
Szín: Fehér
Elektromos élettartam: AC-22: 30000 ciklus cos Phi = 0,8
Csatlakozások - sorkapcsok: Lépcsőzetes alagútsorkapocs (alul) 2 vezeték 0,5...2,5 mm² rugalmas
Lépcsőzetes alagútsorkapocs (alul) 2 vezeték 0,5...2,5 mm² merev végelzáró nélkül
Vezeték csupaszolási hossza: 9 mm
Meghúzási nyomaték: 1 N.m
Környezet
IP védettségi fokozat: IP20 az IEC 60529 szerint
Trópusállóság: 2
Szennyezettségi fokozat: 3
Relatív páratartalom: 95% 55°C-on
Környezeti hőmérséklet működés közben: -20...50°C
Környezeti hőmérséklet tárolás során: -40...70°C
