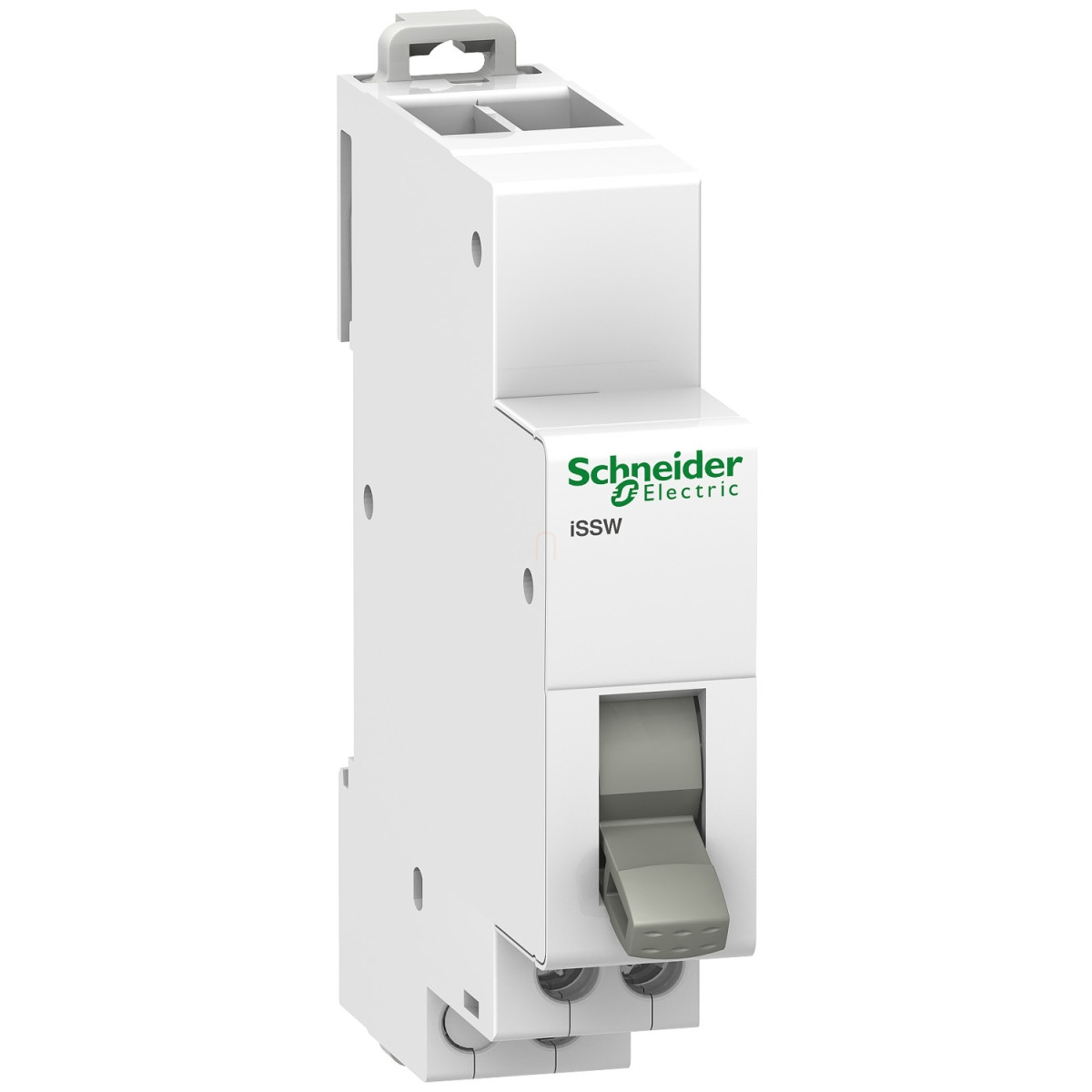

Az Acti9 iSSW A9E18073 egy univerzális, háromállású váltókapcsoló a Schneider Electric Acti9 termékcsaládjából, amely ideális megoldást kínál villamos áramkörök vezérléséhez. Ez a sokoldalú készülék 1 váltóérintkezővel (1 C/O) rendelkezik, és kiváló minőségű műszaki jellemzői garantálják a hosszú élettartamot és a megbízható teljesítményt különböző alkalmazásokban.
A Schneider Electric Acti9 iSSW váltókapcsoló maximális üzemi feszültsége 250 V AC 50/60 Hz, névleges üzemi árama pedig 20 A. A háromállású kapcsoló (1-0-2 jelöléssel) Toggle kivitelű, ami intuitív és könnyű kezelést biztosít. A készülék kialakítása megfelel a szigorú nemzetközi szabványoknak, beleértve az IEC 60669-1 és IEC 60947-5-1 előírásokat. A készülék kompakt, mindössze 18 mm szélességű (2 modul), 82 mm magasságú és 75 mm mélységű, ami lehetővé teszi a helytakarékos telepítést elosztószekrényekben vagy más vezérlőrendszerekben.
A Schneider Electric A9E18073 váltókapcsoló beszerelése egyszerű, köszönhetően a DIN sínre történő clip-on rögzítésnek. A csatlakoztatás a lépcsős alagútkapcsokkal történik (alsó oldalon), melyek 2-2 vezeték fogadására alkalmasak 0,5-2,5 mm² keresztmetszettel, akár rugalmas, akár merev kábel esetén (a merev kábeleknél érvég nélkül). A vezetékek lecsupaszítási hossza 9 mm, a csavarok meghúzási nyomatéka 1 N.m. A kapcsoló IP20-as védelmi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami megfelelő védelmet biztosít a szilárd tárgyak behatolása ellen. A készülék elektromos élettartama AC-22 alkalmazási kategóriában 30000 kapcsolási ciklus (cos Phi = 0,8 mellett).
A Schneider Electric Acti9 iSSW A9E18073 váltókapcsoló széles környezeti feltételek mellett használható: üzemi hőmérséklet-tartománya -20 °C és +50 °C között, tárolási hőmérséklet-tartománya pedig -40 °C és +70 °C között van. A relatív páratartalom akár 95% lehet 55 °C-on. A készülék trópusi klímára vonatkozó besorolása 2-es, szennyezési foka pedig 3-as. A fehér színű ház illeszkedik a modern elosztóberendezések esztétikájához. Az Acti9 iSSW különösen ajánlott olyan alkalmazásokhoz, ahol két különböző áramforrás közötti választásra vagy átkapcsolásra van szükség, mint például tartalék áramforrások, generátorok vezérlése, vagy egyéb speciális vezérlési feladatok.
Schneider Electric Acti9 iSSW - A9E18073 - váltókapcsoló, háromállású, 1 váltóérintkező műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iSSW
Termék típusa: Váltókapcsoló
Eszköz rövid neve: iSSW
Eszköz alkalmazása: Villamos áramkör vezérlés
Pólusok leírása: 1P
Érintkezők típusa és összetétele: 1 C/O (váltóérintkező)
Névleges üzemi feszültség [Ue]: 250 V AC 50/60 Hz
Szabványok: IEC 60669-1, IEC 60947-5-1
Kiegészítő adatok
Névleges üzemi áram [Ie]: 20 A
Vezérlés típusa: 3 állású billenőkapcsoló
Jelölés: 1 - 0 - 2
Szerelési mód: Clip-on
Szerelési alap: DIN sín
9 mm-es osztás: 2
Magasság: 82 mm
Szélesség: 18 mm
Mélység: 75 mm
Szín: Fehér
Elektromos élettartam: AC-22: 30000 ciklus cos Phi = 0,8
Csatlakozások - kapcsok: Lépcsős alagútkapocs (alsó oldal) 2 kábel(ek) 0,5…2,5 mm² rugalmas
Lépcsős alagútkapocs (alsó oldal) 2 kábel(ek) 0,5…2,5 mm² merev, kábelvég nélkül
Vezeték csupaszolási hossz: 9 mm
Meghúzási nyomaték: 1 N.m
Környezet
IP védettségi fokozat: IP20 az IEC 60529 szerint
Tropikalizáció: 2
Szennyezési fok: 3
Relatív páratartalom: 95% 55 °C-on
Környezeti levegő hőmérséklet üzem közben: -20…50 °C
Környezeti levegő hőmérséklet tároláskor: -40…70 °C
