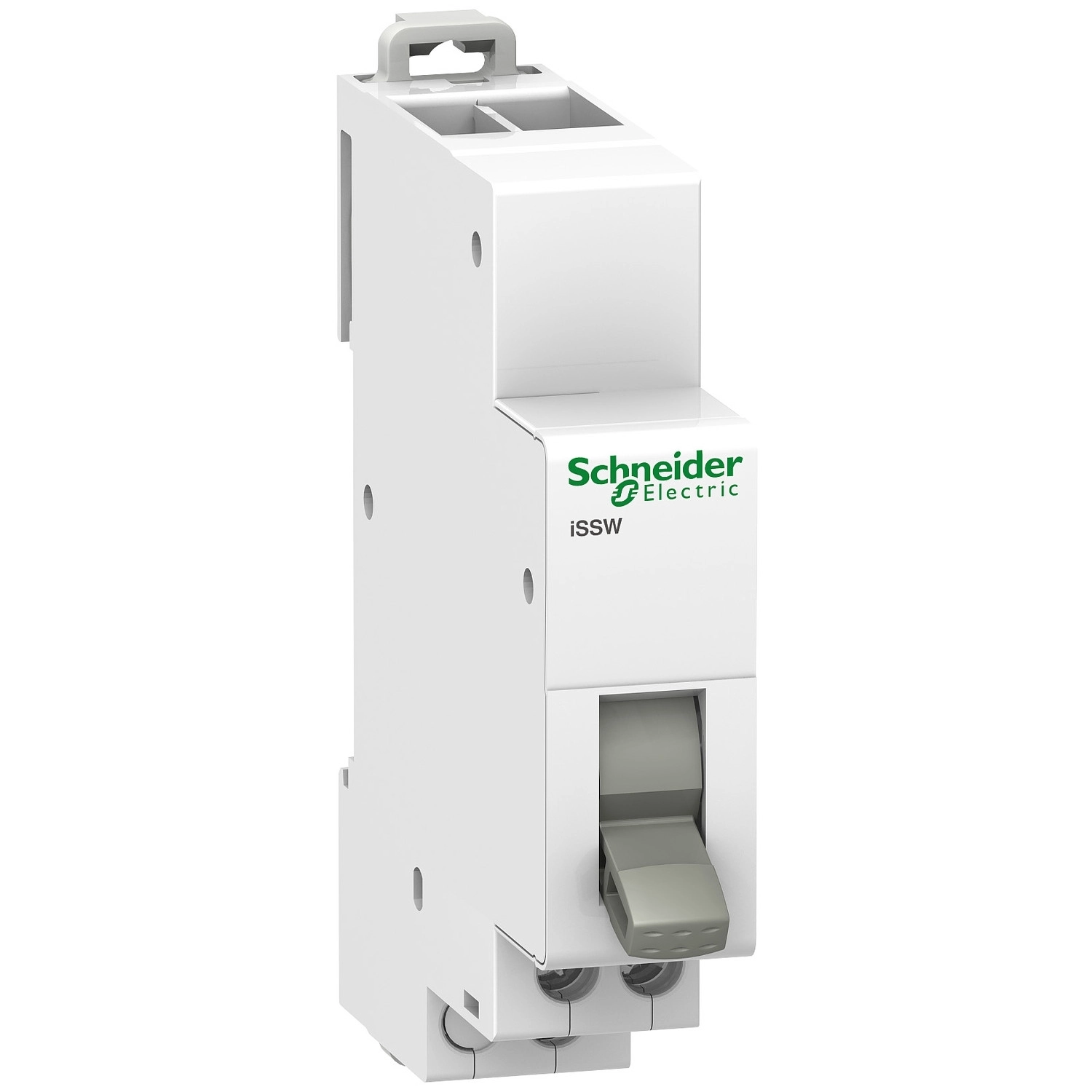

A Schneider Electric Acti9 iSSW (A9E18072) váltókapcsoló egy sokoldalú, kompakt és megbízható kapcsolóeszköz, amelyet kifejezetten villamos áramkörök vezérlésére terveztek. Ez a kétállású váltókapcsoló 250 V AC hálózaton akár 20 A áramerősség kapcsolására alkalmas, így ideális választás mind lakossági, mind ipari alkalmazásokban, ahol megbízható áramkör-átkapcsolásra van szükség.
A termék a Schneider Electric népszerű Acti9 termékcsaládjának tagja, amely fejlett technológiai megoldásokkal biztosítja a hosszú élettartamot és a problémamentes működést. Az iSSW váltókapcsoló kompakt kialakítása lehetővé teszi a helytakarékos telepítést, mindössze 2×9 mm szélességet foglal (18 mm összesen) a DIN sínen. A készülék 2P kialakítású, 1 NO + 1 NC érintkezővel rendelkezik, amelyek megbízhatóan teljesítik az áramkör-átkapcsolási feladatokat. A kétállású billenő kapcsoló 0-1 jelöléssel rendelkezik, ami egyértelművé teszi az aktuális kapcsolóállást.
Az A9E18072 cikkszámú iSSW váltókapcsoló IP20 védettséggel rendelkezik az IEC 60529 szabvány szerint, ami megfelelő védelmet biztosít a szilárd tárgyak behatolása ellen. A készülék -20°C és +50°C közötti környezeti hőmérsékleten üzemeltethető, tárolási hőmérséklet-tartománya pedig -40°C-tól +70°C-ig terjed. Akár 95%-os relatív páratartalom mellett is megbízhatóan működik 55°C-on, és a 2-es szintű tropikalizáció biztosítja a nedves, párás környezetben való tartós használhatóságot.
Az Acti9 iSSW váltókapcsoló lépcsőzetes alagútkapcsokkal rendelkezik, amelyek lehetővé teszik rugalmas (0,5-2,5 mm²) és merev (0,5-2,5 mm²) vezetékek csatlakoztatását is, vezetékvég-hüvely nélkül. A vezeték csupaszolási hossza 9 mm, a meghúzási nyomaték pedig 1 N.m. Az IEC 60669-1 és IEC 60947-5-1 szabványoknak megfelelő kialakítás garantálja a biztonságos működést, az AC-22 kategória szerint 30 000 kapcsolási ciklus élettartammal cos φ = 0,8 mellett. A fehér színű, clip-on rögzítésű eszköz könnyen és gyorsan felszerelhető bármilyen DIN sínre, és kompakt méretekkel rendelkezik: 82 mm magasság, 18 mm szélesség és 75 mm mélység.
Schneider Electric Acti 9 iSSW - A9E18072 - váltókapcsoló, kétállású, 1NO 1NC műszaki adatok
Általános adatok
Termékcsalád: Acti9
Terméknév: Acti9 iSSW
Termék típusa: Váltókapcsoló
Rövid terméknév: iSSW
Alkalmazás: Elektromos áramkör vezérlés
Pólusok száma: 2P
Érintkezők típusa és összetétele: 1 NO + 1 NC
Névleges üzemi feszültség: 250 V AC 50/60 Hz
Szabványok: IEC 60669-1, IEC 60947-5-1
Műszaki jellemzők
Névleges üzemi áram: 20 A
Vezérlés típusa: Kétállású billenőkapcsoló
Jelölés: 0 - 1
Szerelési mód: Rápattintható
Szerelési felület: DIN sín
9 mm-es egység: 2
Magasság: 82 mm
Szélesség: 18 mm
Mélység: 75 mm
Szín: Fehér
Elektromos élettartam: AC-22: 30000 ciklus cos Phi = 0,8
Csatlakozások
Csatlakozók: Lépcsőzetes alagútkapocs (alsó) 2 kábel(ek) 0,5…2,5 mm² rugalmas
Lépcsőzetes alagútkapocs (alsó) 2 kábel(ek) 0,5…2,5 mm² merev kábelvég nélkül
Vezeték csupaszolási hossz: 9 mm
Meghúzási nyomaték: 1 N.m
Környezeti jellemzők
IP védettségi fokozat: IP20 az IEC 60529 szerint
Tropikalizáció: 2
Szennyezettségi fokozat: 3
Relatív páratartalom: 95% 55°C-on
Üzemi környezeti hőmérséklet: -20…50°C
Tárolási környezeti hőmérséklet: -40…70°C
