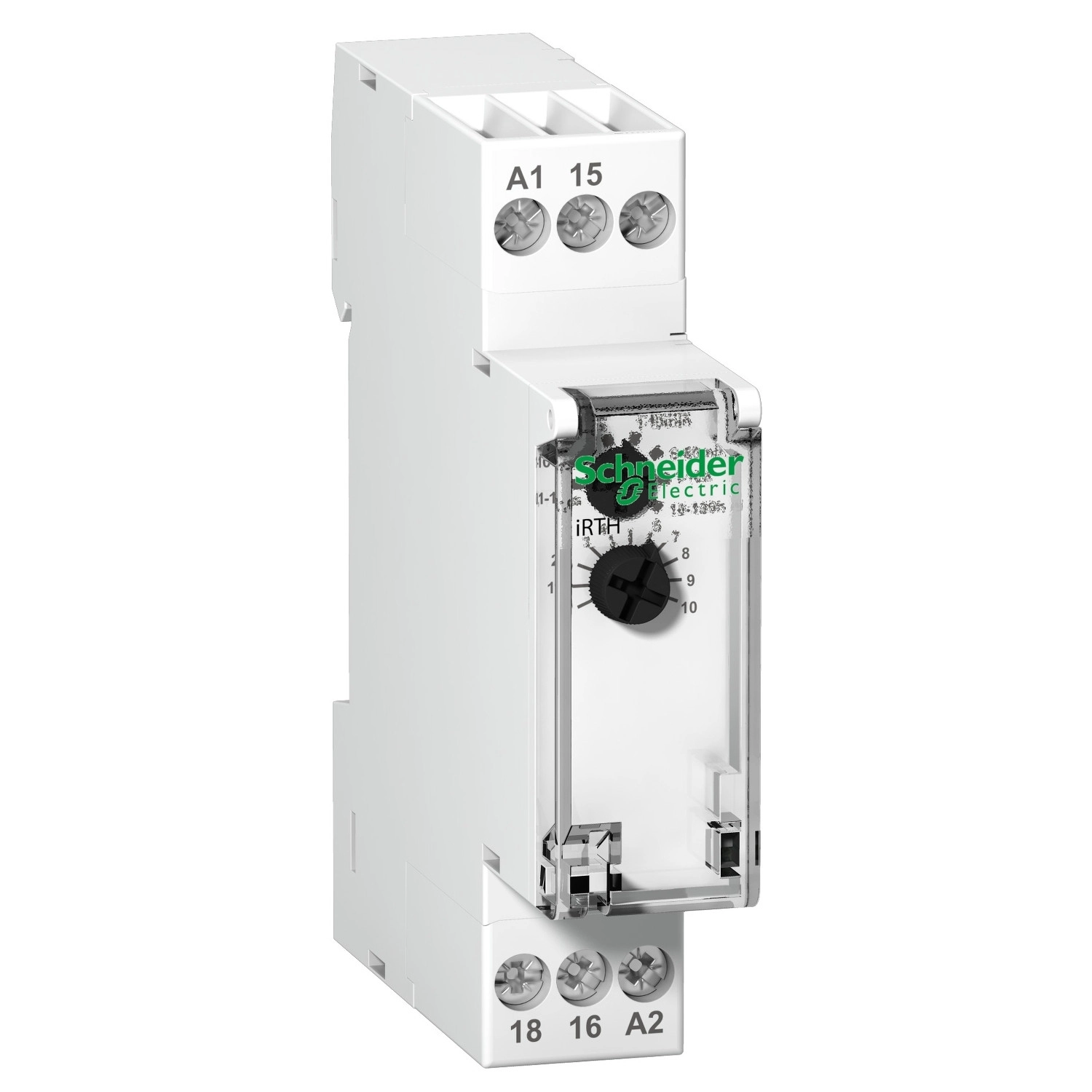

Az A9E16068 típusszámú Schneider Electric Acti9 iRTH időrelé egy rendkívül sokoldalú és megbízható időzítő relé, amely széles körű alkalmazásokban használható fel ipari és épületautomatizálási környezetben. Ez a professzionális időrelé kifejezetten terhelések kikapcsolási késleltetésére lett kifejlesztve, így ideális olyan rendszerekhez, ahol a berendezések biztonságos leállítása vagy szakaszos működtetése szükséges.
A Schneider Electric iRTH relé rugalmas táplálási lehetőségeket kínál, mivel 24-240V AC 50/60 Hz vagy 24V DC tápfeszültséggel egyaránt üzemeltethető. Ez a széleskörű kompatibilitás megkönnyíti a különböző rendszerekbe való integrálást. A relé 1 váltóérintkezővel (C/O) rendelkezik, amely 8A terhelést képes kapcsolni 250V AC vagy DC feszültségen, de alkalmas kisebb vezérlőjelekhez is, akár 0,01A áramerősséggel 5V DC mellett. Ez a széles működési tartomány lehetővé teszi mind teljesítmény-, mind jelszintű alkalmazásokban történő felhasználását.
Az iRTH időrelé kiemelkedő tulajdonsága a rendkívül széles időzítési tartomány, amely 0,1 másodperctől egészen 360000 másodpercig (100 óra) terjed. A kívánt késleltetési idő egyszerűen beállítható a készüléken található forgókapcsolóval, így a relé könnyen konfigurálható a különböző alkalmazási követelményekhez. A működési pontosság kiváló, mindössze ±10% hibával, míg az ismétlési pontosság ±0,5%. Az időzítés folyamatát a készüléken található LED villogása jelzi, így a működés vizuálisan is követhető. A minimálisan szükséges impulzus időtartama 100 ms, amely elég rövid a legtöbb alkalmazási területhez. A készülék 20 ms-os feszültségkimaradás-immunitással rendelkezik, tehát rövid tápfeszültség-kimaradások nem befolyásolják a működését.
Az Acti9 sorozat részeként az iRTH időrelé 35 mm-es DIN-sínre szerelhető, standard kivitelben. Mindössze 2 DIN modulszélességű (18 mm), így kis helyigényű kapcsolószekrénybe is könnyen telepíthető. A készülék 93 mm magas és 72 mm mély, fehér színű, IP20 védettséggel rendelkezik. Csatlakozása alagút típusú sorkapcsokkal történik, amelyek 2 darab 1,5 mm² rugalmas vagy 2,5 mm² merev vezeték befogadására alkalmasak, érvéghüvellyel vagy anélkül egyaránt. A relé -5°C és 55°C közötti környezeti hőmérsékleten működtethető, tárolási hőmérséklet-tartománya pedig -40°C-tól 70°C-ig terjed. A Schneider Electric A9E16068 időrelé kiemelkedő mechanikai és elektromos tartósságot kínál: 5 millió mechanikai kapcsolási ciklust és AC-1 kategóriában 100 000 elektromos kapcsolási ciklust garantál, így hosszú élettartamot biztosít még intenzív használat esetén is.
Schneider Electric Acti 9 iRT, iRBN, iRLI, iRC - A9E16068 -időrelé, 2P, Uc 24-240 VAC, 24VDC műszaki adatok
Fő jellemzők
Relé alkalmazás: Időkésleltetésű relé
Késleltetés típusa: Terhelés kikapcsolásának késleltetése
Termékcsalád: Acti9
Terméknév: IRT
Eszköz rövid neve: iRTH
Érintkező összetétel: 1 C/O (váltóérintkező)
Kiegészítő jellemzők
Névleges üzemi áram: 8 A 250 V AC-nél, 8 A 250 V DC-nél, 0,01 A 5 V DC-nél
Impulzus időtartam: > 100 ms
Helyi jelzés: LED, villog az időkésleltetés alatt
Beállítás típusa: Forgókapcsoló az időkésleltetés konfigurálásához
Időkésleltetési tartomány: 0,1...360000 s
Pontossági hiba: +/- 10 %
Ismétlési pontosság: +/- 0,5 %
Vezérlő áramkör feszültsége: 24...240 V AC 50/60 Hz, 24 V DC
Névleges tápfeszültség: 24...240 V AC 50/60 Hz, 24 V DC
Szerelés
Szerelési mód: Rögzített
Szerelési felület: 35 mm-es szimmetrikus DIN sín
Modulszélesség: 2 (9 mm-es)
Méretek és fizikai jellemzők
Magasság: 93 mm
Szélesség: 18 mm
Mélység: 72 mm
Szín: Fehér
Elektromos tulajdonságok
Mechanikai élettartam: 5000000 ciklus
Elektromos élettartam: AC-1: 100000 ciklus
Feszültségcsökkenés viselkedés: 100 ms
Feszültségkimaradás-immunitás: 20 ms
Csatlakozások
Kapcsok: Alagút típusú kapcsok 2 kábelhez: 1,5 mm² rugalmas érvéghüvellyel vagy anélkül, 2,5 mm² merev érvéghüvellyel vagy anélkül
Környezeti feltételek
IP védettségi fokozat: IP20
Üzemi környezeti hőmérséklet: -5...55 °C
Tárolási környezeti hőmérséklet: -40...70 °C
