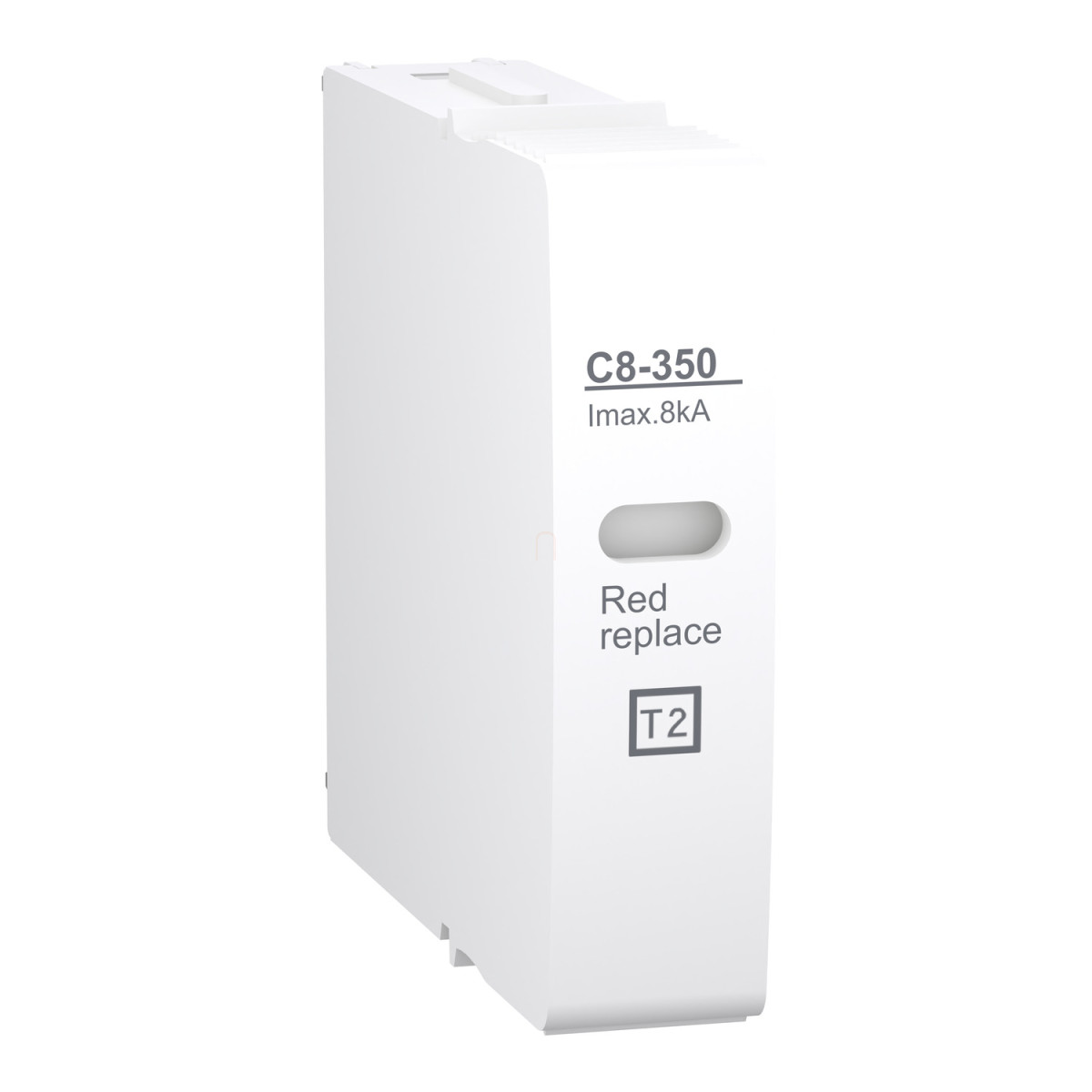

A Schneider Electric Acti 9 iQuickPRD - A9L16312 cserebetét egy kimagasló minőségű túlfeszültség-védelmi komponens, amely a villamos hálózatok hatékony védelmét biztosítja. A C8-350 típusjelzésű patron specifikusan az Acti9 iQuick PRD8r túlfeszültség-védelmi eszközökhöz lett kifejlesztve, és tökéletesen kompatibilis a gyártó 1P + N, 3P, valamint 3P + N konfigurációjú készülékeivel.
A termék 2-es típusú túlfeszültség-védelmi osztályba tartozik, és variszotor (MOV) technológiát alkalmaz. Hatékonyan működik mind TN, mind TT földelési rendszerekben. A patron névleges üzemi feszültsége 230 V AC 50 Hz, ami a legtöbb hazai alkalmazáshoz ideális választássá teszi. A maximális folyamatos üzemi feszültség (Uc) 350 V, míg a feszültségvédelmi szint (Up) kevesebb mint 1,1 kV. A névleges kisülési áram 2,5 kA, maximális kisülési áramterhelése pedig 8 kA, ami megfelelő védelmet nyújt a közepesen erős túlfeszültségek ellen.
A Schneider Electric A9L16312 cikkszámú cserebetét kiemelkedően gyors reagálási idővel rendelkezik, amely kevesebb mint 25 nanoszekundum. Ez a villámgyors válasz kritikus jelentőségű az érzékeny elektronikai berendezések megbízható védelméhez. A termék fehér (RAL 9003) színű, PBT (polibutilén-tereftalát) anyagból készült, ami kiváló mechanikai és elektromos szigetelési tulajdonságokkal rendelkezik. A cserebetét praktikus zászlós (fehér/piros) állapotjelzővel van ellátva, amely egyértelmű vizuális visszajelzést ad a patron működési állapotáról.
A Schneider Electric Acti9 iQuickPRD cserebetét telepítése rendkívül egyszerű a plug-in kialakításnak köszönhetően. A kompakt méretű komponens (magasság: 50 mm, szélesség: 12 mm, mélység: 57 mm) mindössze 1,3 modul szélességű (9 mm-es osztás szerint), így minimális helyet foglal el a villamos elosztóban. Az IP20-as védettségi fokozat megfelelő védelmet biztosít a terméknek, amely széles hőmérsékleti tartományban (-25°C és +60°C között) képes megbízhatóan működni, a tárolási hőmérséklet pedig -40°C és +70°C között lehet. A termék 0-2000 méteres tengerszint feletti magasságig és 5-95%-os relatív páratartalom mellett használható. Az eszköz nemzetközileg elismert szabványoknak (IEC 61643-1, EN 61643-11) felel meg, és rendelkezik a KEMA-KEUR és NF tanúsítványokkal, amelyek igazolják a termék magas minőségét és megbízhatóságát.
Schneider Electric Acti 9 iQuickPRD - A9L16312 - cserebetét, C8 - 350 műszaki adatok
Általános információk
Termékcsalád: Acti9
Terméktípus: Cserebetét
Rövidített terméknév: C8-350
Kompatibilitás: Acti9 iQuick PRD8r
Túlfeszültség-levezető típus: Elektromos elosztóhálózat
Szabványok: IEC 61643-1, EN 61643-11
Termék tanúsítványok: KEMA-KEUR, NF
Műszaki paraméterek
Túlfeszültség-levezető osztály: 2-es típus
Túlfeszültség-levezető technológia: MOV (fémoxid varisztor)
Rendeltetés: Túlfeszültség-védelmi eszköz iQuick PRD8r 1P + N, 3P, 3P + N
Földelési rendszer: TN, TT
Névleges üzemi feszültség [Ue]: 230 V AC 50 Hz
Névleges kisülési áram: 2,5 kA
Maximális kisülési áram: 8 kA
Maximális folyamatos üzemi feszültség [Uc]: 350 V
Maximális feszültségvédelmi szint [Up]: <1,1 kV 2-es típus
Helyi jelzés: Zászló (fehér/piros)
Szerelési mód: Plug-in
Szerelési támogatás: SPD modulba
9 mm-es osztások: 1,3
Magasság: 50 mm
Szélesség: 12 mm
Mélység: 57 mm
Szín: Fehér (RAL 9003)
Anyag: PBT (polibutilén-tereftalát)
Válaszidő: < 25 ns
Környezeti jellemzők
IP védettségi fokozat: IP20 előlap
Relatív páratartalom: 5...95%
Üzemi magasság: 0...2000 m
Környezeti hőmérséklet üzem közben: -25...60 °C
Környezeti hőmérséklet tároláskor: -40...70 °C
