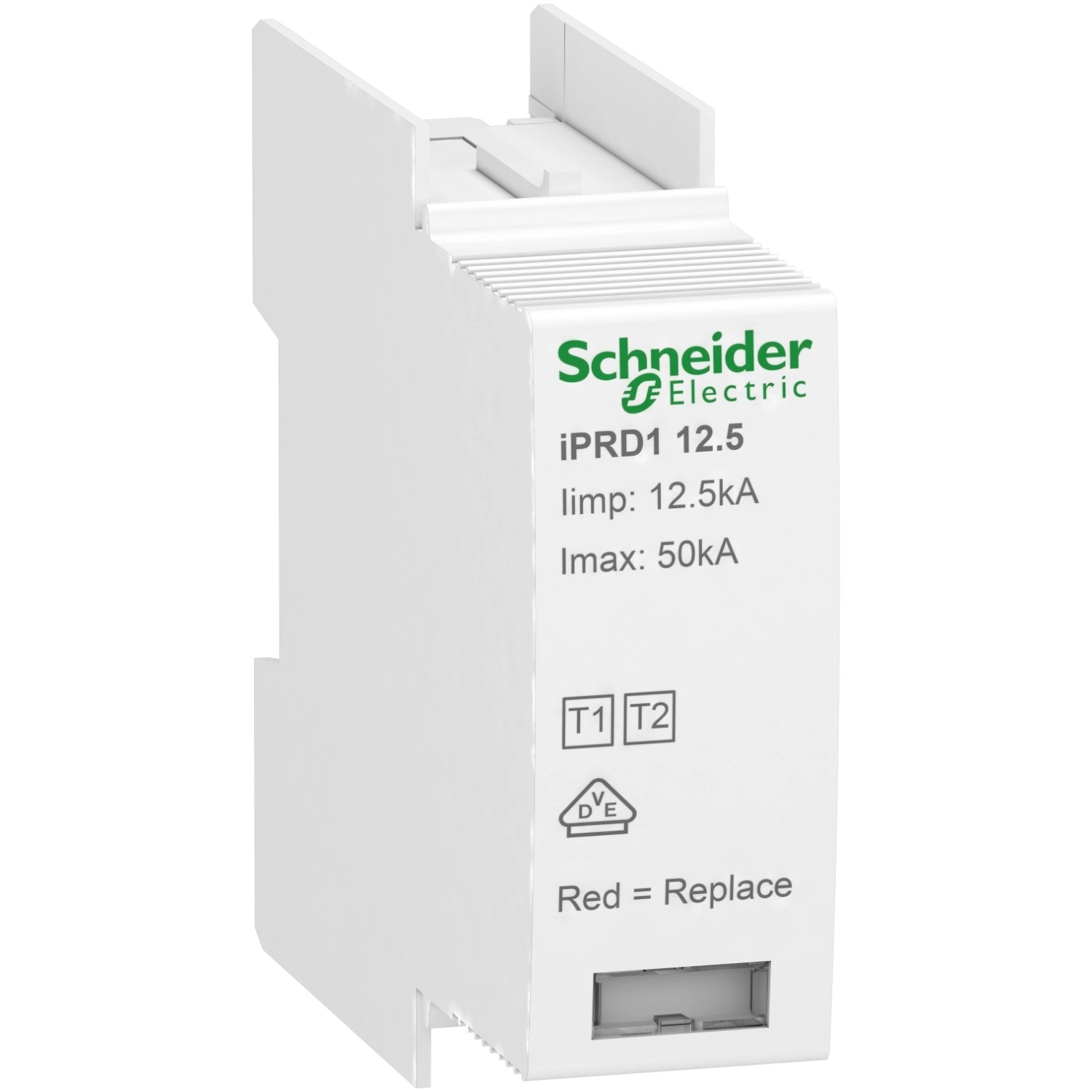

A Schneider Electric Acti9 iPRD1 C12.5r L/PE (A9L16082) cserepatron túlfeszültség-korlátozókhoz egy professzionális minőségű, kompakt méretű villamos védelmi eszköz, melyet kifejezetten az elektromos hálózatok túlfeszültség elleni védelmére terveztek. Ez a Type 1 + 2 osztályú túlfeszültség-levezető hatékony megoldást nyújt a villámcsapás vagy kapcsolási műveletek során keletkező túlfeszültségek ellen.
A termék a Schneider Electric Acti9 iPRD1 12.5 túlfeszültség-védelmi készülékekhez kompatibilis, és széles körben alkalmazható különféle kivitelű rendszerekhez. Használható 1P, 1P+N, 3P, vagy 3P+N konfigurációkban, valamint TN-C, TT és TN-S földelési rendszerekben, ami rendkívüli rugalmasságot biztosít a különböző elektromos installációkban. A patron MOV (fém-oxid varisztor) technológiát alkalmaz, amely gyors reagálást és megbízható védelmet garantál a káros túlfeszültségekkel szemben.
A készülék 230V AC, 50-60 Hz névleges üzemi feszültséggel rendelkezik, maximális folyamatos üzemi feszültsége pedig 350V. Az iPRD1 C12.5r L/PE 20 kA névleges levezetési árammal büszkélkedhet, míg feszültségvédelmi szintje kevesebb mint 1,5 kV Type 1+2 esetén. A termék rendkívül gyors, kevesebb mint 25 nanoszekundumos válaszidővel rendelkezik, így villámgyorsan reagál a fellépő túlfeszültségekre. A beépített mechanikus állapotjelző (fehér és piros) látható visszajelzést ad a készülék aktuális állapotáról, megkönnyítve a karbantartást és az ellenőrzést.
A cserepatron plug-in felszerelési móddal rendelkezik, ami jelentősen megkönnyíti a telepítést és az esetleges cserét. A túlfeszültség-korlátozó modul frontoldalának IP20-as védettségi szintje megfelelő védelmet biztosít a por és az ujjak bejutása ellen. A termék széles üzemi hőmérséklet-tartományban (-25°C és +60°C között) használható, tárolási hőmérséklet-tartománya pedig -40°C-tól +80°C-ig terjed. A fehér (RAL 9003) színű, PBT (polibutilén-tereftalát) anyagból készült készülékház nemcsak esztétikus megjelenést, de tartósságot is biztosít. A patron kompakt méretekkel rendelkezik (57 mm magasság, 18 mm szélesség, 56 mm mélység), így minimális helyet foglal az elosztószekrényben.
Schneider Electric Acti9 iPRF1 - A9L16082 - Betét, túlfeszültség - korlátozóhoz, C12.5r L/PE 350V műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Termék vagy alkatrész típus: Cserepatron
Eszköz rövid neve: iPRD1 12.5
Kompatibilitás: Acti9 iPRD1 12.5
Túlfeszültség-levezető típusa: Elektromos elosztóhálózat
Szabványok: EN 61643-11, IEC 61643-11
Kiegészítő adatok
Túlfeszültség-levezető osztály típusa: Type 1 + 2
Túlfeszültség-levezető technológia: MOV
Termék rendeltetése: iPRD1 12.5 1P túlfeszültség-védelmi eszköz, iPRD1 12.5 1P + N túlfeszültség-védelmi eszköz, iPRD1 12.5 3P túlfeszültség-védelmi eszköz, iPRD1 12.5 3P + N túlfeszültség-védelmi eszköz
Földelési rendszer: TN-C, TT, TN-S
Névleges üzemi feszültség [Ue]: 230 V AC 50...60 Hz
Névleges levezetési áram: 20 kA
Maximális folyamatos üzemi feszültség [Uc]: 350 V
Maximális feszültségvédelmi szint [Up]: <1,5 kV Type 1 + 2
Helyi jelzés: Mechanikus kijelző (fehér és piros)
Felszerelési mód: Plug-in
Szerelési támasz: SPD modulba
Fizikai jellemzők
Magasság: 57 mm
Szélesség: 18 mm
Mélység: 56 mm
Szín: Fehér (RAL 9003)
Anyag: PBT (polibutilén-tereftalát)
Válaszidő: < 25 ns
Környezeti jellemzők
IP védettségi fokozat: IP20 előlap
Relatív páratartalom: 25...90 %
Üzemi magasság: 0...2000 m
Környezeti hőmérséklet üzemelés során: -25...60 °C
Környezeti hőmérséklet tároláskor: -40...80 °C
