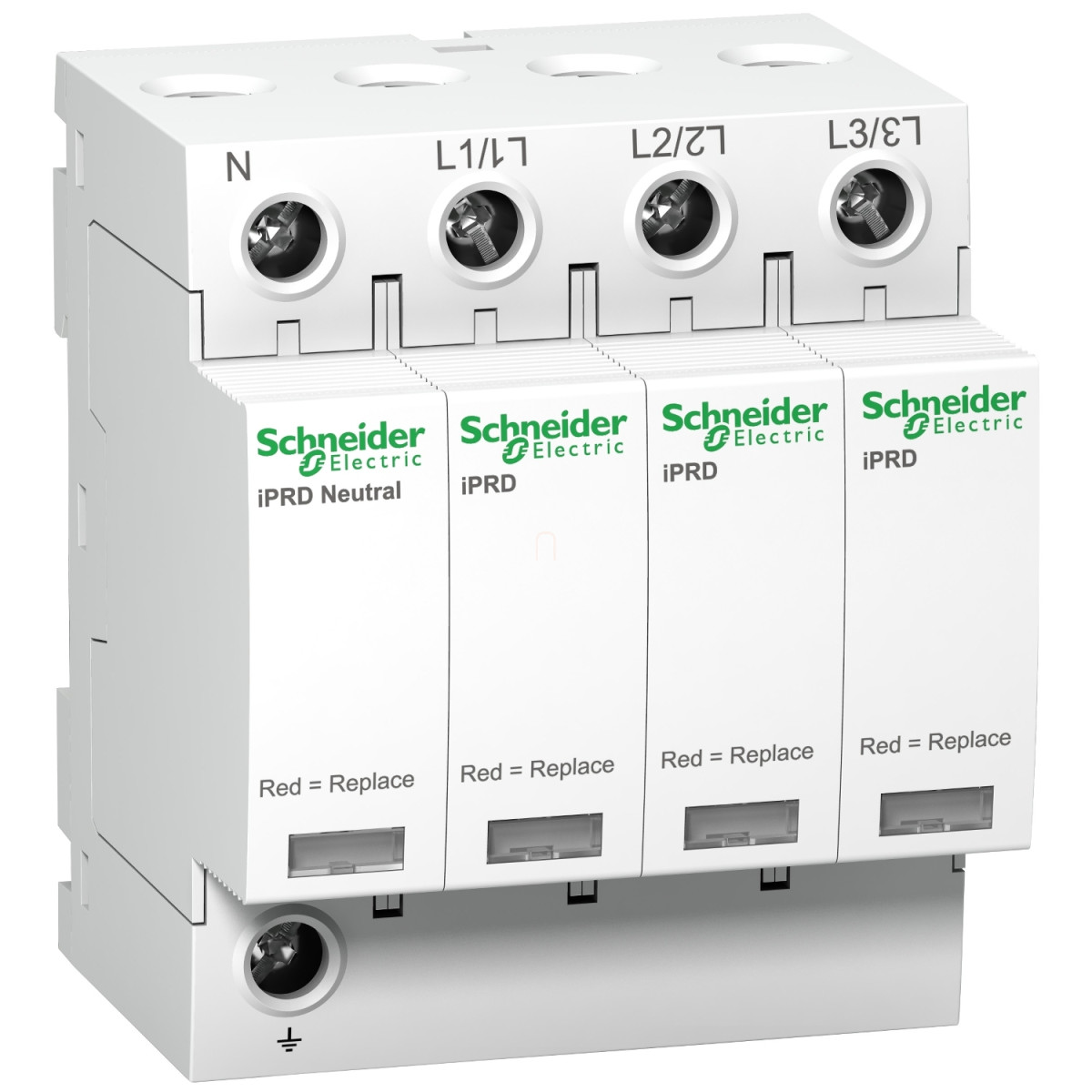

A Schneider Electric Acti9 iPRD65r moduláris túlfeszültség-korlátozó (A9L65601) a hatékony villámvédelem és túlfeszültség-védelem kiváló minőségű megoldása, amely megbízhatóan védi az elektromos rendszereket a hálózati túlfeszültségekkel szemben. Ez a 3P + N konfigurációjú, 350V-os készülék kifejezetten elosztóhálózatokhoz lett tervezve, és tökéletesen illeszkedik a Schneider Electric Acti9 termékcsaládjába.
Az iPRD65r túlfeszültség-korlátozó 2-es típusú eszköz, amely a legújabb MOV + GDT technológiát alkalmazza a hatékony védelem érdekében. A készülék 230/400 V AC (+/- 10%) névleges működési feszültségen üzemel 50/60 Hz frekvencián. A maximum 65 kA-es levezető képessége mind közös módban (L/PE és N/PE), mind differenciál módban (L/N) kiemelkedő védelmet biztosít. A névleges levezetőképesség értéke minden esetben 20 kA, ami általános alkalmazásokhoz tökéletesen elegendő.
A Schneider Electric iPRD65r maximális folyamatos üzemi feszültsége közös módban 260 V N/PE és 350 V L/PE, differenciál módban pedig 350 V L/N. A maximális feszültségvédelmi szint (Up) mindkét módban kevesebb mint 1,5 kV, ami biztosítja az érzékeny berendezések megbízható védelmét. A készülék ideiglenes túlfeszültség esetén is stabil védelmet nyújt: 337 V L/N és 442 V L/PE esetén 5 másodpercig, 1200 V N/PE és 1453 V L/PE esetén pedig 200 ms-ig biztonságos hibaüzemmódban működik.
A túlfeszültség-korlátozó távjelzési lehetőséggel rendelkezik, 1 SD (1 C/O) jelzőérintkezővel, ami lehetővé teszi az állapot távoli felügyeletét. A jelzőáramkör feszültsége 0,25 A/250 V AC 50/60 Hz. A készülék kompatibilis különböző leválasztó eszközökkel, például IC60N, iC60H, NG125N, NG125H és NG125L típusú megszakítókkal, valamint gG 80 A biztosítékokkal. A földzárlati maradékáram mindössze 0,003 mA vagy 0,6 mA.
A Schneider Electric Acti9 iPRD65r szerelése egyszerű, DIN-sínre pattintható, méretei kompaktak: 85 mm magasság, 72 mm szélesség és 69 mm mélység, ami 8 darab 9 mm-es osztásnak felel meg. A csatlakozók alagút típusúak, felül és alul egyaránt 2,5...35 mm² keresztmetszetű vezetékek bekötésére alkalmasak, 2,5 N·m meghúzási nyomatékkal. Az iPRD65r fehér (RAL 9003) színű, és 0,492 kg nettó tömeggel rendelkezik.
A túlfeszültség-korlátozó IK03 mechanikai védettséggel rendelkezik az IEC 62262 szabvány szerint, és széles hőmérsékleti tartományban használható: -25...60 °C üzemi, valamint -40...85 °C tárolási hőmérséklettel. A relatív páratartalom 5...95% lehet, a működési magasság pedig 2000 méterig garantált. A készülék megfelel a legfontosabb szabványoknak és tanúsítványokkal rendelkezik, mint az EN 61643-11:2012, IEC 61643-11:2011, CE, NF és KEMA-KEUR, biztosítva a magas minőséget és megbízhatóságot a villamos védelmi rendszerekben.
Schneider Electric Acti9 iPRD műszaki adatok
Általános tulajdonságok
Termékcsalád: IPRD
Termékcsalád: Acti9
Termék neve: Acti9 iPRD
Termék típusa: Túlfeszültség-korlátozó cserélhető betéttel
Eszköz rövid neve: iPRD65r
Eszköz alkalmazás: Elosztás
Szabványok: EN 61643-11:2012, IEC 61643-11:2011
Termék tanúsítványok: CE
Minőségi jelölések: NF, KEMA-KEUR
Műszaki jellemzők
Pólusok: 3P + N
Távjelzés: Van
Jelzőérintkezők összetétele: 1 SD (1 C/O)
Túlfeszültség-korlátozó típusa: Elektromos elosztóhálózat
Földelési rendszer: TN-S, TT
Túlfeszültség-korlátozó osztálya: Type 2
Túlfeszültség-korlátozó technológia: MOV + GDT
Névleges üzemi feszültség [Ue]: 230/400 V AC (+/- 10 %) 50/60 Hz-en
Teljesítmény adatok
Névleges levezető áram:
Közös módban: 20 kA (L/PE)
Közös módban: 20 kA (N/PE)
Differenciál módban: 20 kA (L/N)
Maximum levezető áram:
Közös módban: 65 kA L/PE
Közös módban: 65 kA N/PE
Differenciál módban: 65 kA L/N
Maximum folyamatos üzemi feszültség [Uc]:
Közös módban: 260 V N/PE
Közös módban: 350 V L/PE
Differenciál módban: 350 V L/N
Maximum feszültségvédelmi szint [Up]:
Közös módban <1.5 kV type 2 N/PE
Differenciál módban <1.5 kV type 2 L/N
Ideiglenes túlfeszültség [Ut]:
337 V L/N 5 s witestand
1200 V N/PE 200 ms biztonságos hibaüzemmód
442 V L/PE 5 s withstand
1453 V L/PE 200 ms biztonságos hibaüzemmód
Üzembe helyezés
Leválasztó eszköz típusa:
Kapcsolódó kismegszakító IC60N 50 A C görbe - Icu 10 kA
Kapcsolódó kismegszakító iC60H 50 A C görbe - Icu 15 kA
Kapcsolódó kismegszakító NG125N 50 A C görbe - Icu 25 kA
Kapcsolódó kismegszakító NG125H 50 A C görbe - Icu 36 kA
Kapcsolódó kismegszakító NG125L 50 A C görbe - Icu 50 kA
Kapcsolódó biztosíték gG 80 A - Icu 50 kA
Jelzőáramkör feszültség: 0.25 A/250 V AC 50/60 Hz
Fizikai jellemzők
Szerelési mód: Rápattintható (DIN sín)
9 mm-es osztásegység: 8
Magasság: 85 mm
Szélesség: 72 mm
Mélység: 69 mm
Nettó tömeg: 0.492 kg
Szín: Fehér (RAL 9003)
Földzárlati maradékáram [Ipe]: 0.003 mA, 0.6 mA
Csatlakozások - csatlakozók:
Alagút típusú csatlakozó (alsó) 2.5…35 mm²
Alagút típusú csatlakozó (felső) 2.5…35 mm²
Meghúzási nyomaték: 2.5 N.m
Kompatibilitási kód: IPRD65r
Környezeti feltételek
IK védelmi fokozat: IK03 az IEC 62262 szerint
Relatív páratartalom: 5…95 %
Működési magasság: 2000 m
Környezeti hőmérséklet működés közben: -25…60 °C
Környezeti hőmérséklet tárolás során: -40…85 °C
