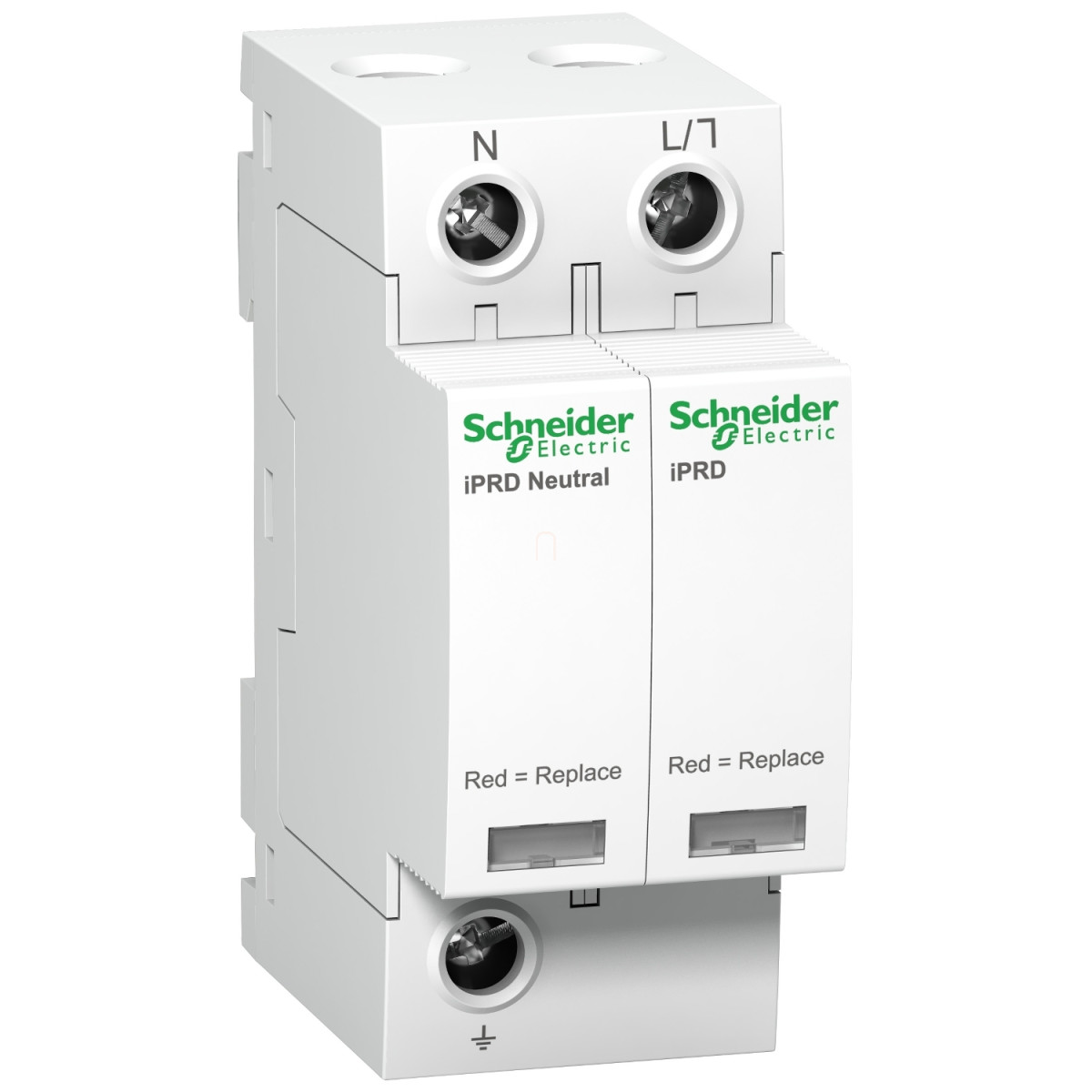

A Schneider Electric Acti9 iPRD65r moduláris túlfeszültség-korlátozó (cikkszám: A9L65501) egy 2-es típusú, modern védelmi eszköz, amely kiválóan alkalmazható a villamos elosztóhálózatok védelmére különféle túlfeszültségek ellen. Ez a modell az IPRD termékvonal része, és kifejezetten az 1P + N (egy fázis + nulla) konfigurációban elérhető 350V névleges feszültséggel, távjelzési funkcióval kiegészítve.
A túlfeszültség-korlátozó kiváló műszaki paraméterekkel rendelkezik. A készülék kombinált technológiát alkalmaz: fém-oxid varisztor (MOV) és gázkisülési cső (GDT) együttes használatával biztosítja a maximális védelmet. Névleges üzemi feszültsége 230V AC (+/- 10%) 50/60 Hz frekvencián. Névleges kisütőárama közös módban L/PE és N/PE esetén egyaránt 20 kA, míg differenciál módban (L/N) szintén 20 kA. Maximális kisütőárama pedig minden esetben (L/PE, N/PE, L/N) 65 kA, ami kiemelkedő védelmi szintet biztosít.
Az Acti9 iPRD65r kompatibilis mind a TN-S, mind a TT földelési rendszerekkel, így széleskörű alkalmazást tesz lehetővé. A maximális folyamatos üzemi feszültsége (Uc) közös módban N/PE esetén 260V, L/PE esetén 350V, míg differenciál módban (L/N) szintén 350V. A maximális feszültségvédelmi szint (Up) mind közös módban (N/PE), mind differenciál módban (L/N) kevesebb mint 1,5 kV. Ideiglenes túlfeszültségekkel szembeni ellenállása is figyelemre méltó: L/N esetén 337V 5 másodpercig, N/PE esetén 1200V 200 milliszekundumig biztonságos meghibásodási módban, L/PE esetén pedig 442V 5 másodpercig és 1453V 200 milliszekundumig szintén biztonságos meghibásodási módban.
A készülék távjelzési funkcióval is rendelkezik, ami 1 SD (1 C/O) jelzőérintkezőt tartalmaz. A jelzőáramkör feszültsége 0,25 A/250V AC 50/60 Hz. A telepítés egyszerű, DIN-sínre pattintható, mérete kompakt: 85 mm magas, 36 mm széles, 69 mm mély, súlya mindössze 0,238 kg. A készülék 4 darab 9 mm-es egységet foglal el a DIN-sínen. Színe fehér (RAL 9003).
A túlfeszültség-korlátozó számos minőségi tanúsítvánnyal rendelkezik, többek között CE, NF és KEMA-KEUR jelöléssel, valamint megfelel az EN 61643-11:2012 és IEC 61643-11:2011 szabványoknak. A csatlakozás alagút típusú sorkapoccsal történik, mind az alsó, mind a felső oldalon 2,5-35 mm² keresztmetszetű vezetékekkel, 2,5 Nm meghúzási nyomatékkal.
A Schneider Electric A9L65501 túlfeszültség-korlátozóhoz különböző leválasztó eszközök társíthatók, például IC60N 50A C görbéjű (Icu 10 kA), iC60H 50A C görbéjű (Icu 15 kA), NG125N 50A C görbéjű (Icu 25 kA), NG125H 50A C görbéjű (Icu 36 kA), NG125L 50A C görbéjű (Icu 50 kA) kismegszakítók, vagy akár gG 80A (Icu 50 kA) olvadóbiztosító is. Az eszköz IK03 ütésállósági fokozattal rendelkezik, és széles környezeti hőmérséklet-tartományban használható: -25°C és +60°C között üzemeltethető, tárolási hőmérséklet-tartománya pedig -40°C és +85°C közötti. Relatív páratartalom szempontjából 5-95% között működőképes, és 2000 m tengerszint feletti magasságig alkalmazható.
Schneider Electric Acti 9 iPRD - A9L65501 műszaki adatok
Általános termékjellemzők
Termékcsalád: IPRD
Termékcsalád név: Acti9
Termékmegnevezés: Acti9 iPRD
Termék típusa: Túlfeszültség-korlátozó cserélhető betéttel
Rövid terméknév: iPRD65r
Alkalmazási terület: Elosztás
Szabványok: EN 61643-11:2012, IEC 61643-11:2011
Termék tanúsítványok: CE
Minőségi címkék: NF, KEMA-KEUR
Pólusok: 1P + N
Távjelzés: Rendelkezik
Jelzőérintkezők: 1 SD (1 C/O)
Túlfeszültség-korlátozó típusa: Elektromos elosztó hálózati
Földelési rendszer: TN-S, TT
Műszaki jellemzők
Túlfeszültség-korlátozó osztály: 2-es típus
Túlfeszültség-korlátozó technológia: MOV + GDT
Névleges üzemi feszültség [Ue]: 230 V AC (+/- 10 %) 50/60 Hz
Névleges kisütőáram:
- Közös módban: 20 kA (L/PE)
- Közös módban: 20 kA (N/PE)
- Differenciál módban: 20 kA (L/N)
Maximális kisütőáram:
- Közös módban: 65 kA L/PE
- Közös módban: 65 kA N/PE
- Differenciál módban: 65 kA L/N
Maximális folyamatos üzemi feszültség [Uc]:
- Közös módban: 260 V N/PE
- Közös módban: 350 V L/PE
- Differenciál módban: 350 V L/N
Maximális feszültségvédelmi szint [Up]:
- Közös módban: <1,5 kV 2-es típus N/PE
- Differenciál módban: <1,5 kV 2-es típus L/N
Ideiglenes túlfeszültség [Ut]:
- 337 V L/N 5 s ellenállás
- 1200 V N/PE 200 ms biztonságos meghibásodási mód
- 442 V L/PE 5 s ellenállás
- 1453 V L/PE 200 ms biztonságos meghibásodási mód
Méretek és szerelés
Szerelési mód: Rápattintható (DIN sín)
9 mm-es egységek: 4
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 69 mm
Nettó tömeg: 0,238 kg
Szín: Fehér (RAL 9003)
Földzárlati maradékáram [Ipe]: 0,003 mA, 0,6 mA
Csatlakozások - sorkapcsok: Alagút típusú sorkapocs (alul) 2,5...35 mm², Alagút típusú sorkapocs (felül) 2,5...35 mm²
Meghúzási nyomaték: 2,5 N.m
Környezeti feltételek
IK védettségi fok: IK03 az IEC 62262 szerint
Relatív páratartalom: 5...95 %
Üzemi magasság: 2000 m
Környezeti hőmérséklet üzemelés közben: -25...60 °C
Környezeti hőmérséklet tárolás során: -40...85 °C
