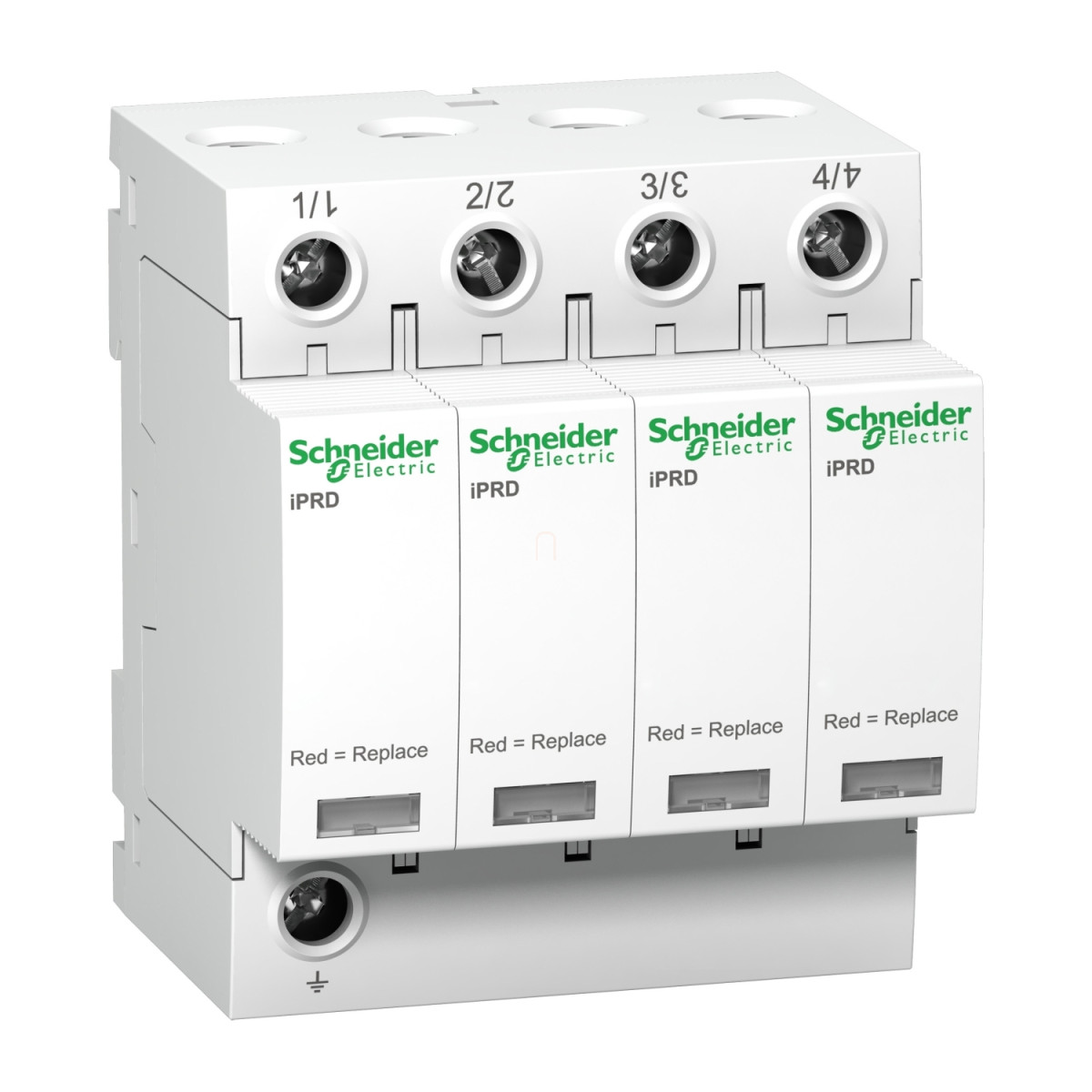

Az A9L65401 cikkszámú Schneider Electric iPRD65r egy professzionális, 4 pólusú moduláris túlfeszültség-korlátozó, mely távjelzési funkcióval rendelkezik. Ez a Type 2 kategóriájú eszköz 350V-os névleges feszültséggel elsősorban villamos elosztóhálózatok védelmére szolgál, TN-C-S földelési rendszerekben alkalmazva. Az Acti9 termékcsalád tagjaként a Schneider Electric minőségi szabványait képviseli, amit a KEMA-KEUR és NF minőségi jelölések is alátámasztanak.
A túlfeszültség-védelem kiemelt fontosságú minden elektromos rendszerben, hiszen a villámcsapások, kapcsolási túlfeszültségek komoly károkat okozhatnak az érzékeny elektronikai eszközökben. Az iPRD65r moduláris túlfeszültség-korlátozó maximálisan 65kA-es kisütőáramot képes elvezetni mind az L/PE mind az N/PE között, miközben a névleges kisütőáram 20kA. A MOV (fémoxid varisztor) technológiával készült eszköz hatékonyan korlátozza a feszültséget, a maximális védelmi szint nem haladja meg az 1,5kV-ot. A termék 230/400V AC (±10%) 50/60Hz rendszerekben használható optimálisan.
Kiemelkedő előnye a távjelzési funkcionalitás, amely 1 SD (1 C/O) érintkezőn keresztül biztosít információt a készülék állapotáról, így távolról is felügyelhetővé válik a védelem működése. A jelzőáramkör feszültsége 0,25A/250V AC 50/60Hz lehet. A készülék rendelkezik ideiglenes túlfeszültség-ellenálló képességgel is, L/N között 337V-ot képes 5 másodpercig elviselni, míg N/PE között 1200V-ot 200 ms-ig biztonságos meghibásodási módban.
A mechanikai paramétereket tekintve a készülék DIN-sínre pattintható, 8×9mm-es osztásegységnyi helyet foglal el, méretei: 85mm magas, 72mm széles és 69mm mély. A fehér (RAL 9003) színű készülékház IK03 besorolású ütésállósággal rendelkezik. A túlfeszültség-korlátozót -25°C és +60°C közötti hőmérsékleten lehet üzemeltetni, relatív páratartalom szempontjából 5-95% között, és legfeljebb 2000m-es tengerszint feletti magasságig alkalmazható.
A túlfeszültség-korlátozó védelmi berendezéseként különböző megszakítók és biztosítók használhatók: IC60N 50A C görbe - Icu 10kA, iC60H 50A C görbe - Icu 15kA, NG125N 50A C görbe - Icu 25kA, NG125H 50A C görbe - Icu 36kA, NG125L 50A C görbe - Icu 50kA vagy gG 80A - Icu 50kA biztosító. A készülék csatlakoztatása alagút típusú sorkapcsokon keresztül történik, a fel- és lefelé irányuló csatlakozókon egyaránt 2,5-35mm² keresztmetszetű vezeték köthető be, 2,5Nm meghúzási nyomatékkal.
Schneider Electric Acti 9 iPRD - A9L65401 - túlfeszültség - korlátozó, cs.bet. távjelzéssel, 65kA, 4P, 350V műszaki adatok
Fő jellemzők
Termékcsalád: IPRD
Termékcsalád neve: Acti9
Terméknév: Acti9 iPRD
Termék vagy komponens típus: Túlfeszültség-korlátozó cserélhető betéttel
Eszköz rövid neve: iPRD65r
Alkalmazási terület: Elosztás
Szabványok: EN 61643-11:2012, IEC 61643-11:2011
Terméktanúsítványok: CE
Minőségi címkék: KEMA-KEUR, NF
Műszaki jellemzők
Pólusok leírása: 4P
Távjelzés: Van
Jelzőérintkezők összetétele: 1 SD (1 C/O)
Túlfeszültség-korlátozó típusa: Elektromos elosztóhálózat
Földelési rendszer: TN-C-S
Túlfeszültség-korlátozó osztály: 2-es típus
Túlfeszültség-korlátozó technológia: MOV
Névleges üzemi feszültség: 230/400 V AC (±10%) 50/60 Hz
Névleges kisütőáram: Közös módus: 20 kA (L/PE), Közös módus: 20 kA (N/PE)
Maximális kisütőáram: Közös módus: 65 kA L/PE, Közös módus: 65 kA N/PE
Maximális folyamatos üzemi feszültség: Közös módus: 350 V L/PE, Közös módus: 350 V N/PE
Maximális feszültségvédelmi szint: Közös módus <1,5 kV 2-es típus L/PE, Közös módus <1,5 kV 2-es típus N/PE
Ideiglenes túlfeszültség: 337 V L/N 5 s kitartás, 1200 V N/PE 200 ms biztonságos meghibásodási mód
Lekapcsoló eszköz típusa
Társított megszakító IC60N 50 A C görbe - Icu 10 kA
Társított megszakító iC60H 50 A C görbe - Icu 15 kA
Társított megszakító NG125N 50 A C görbe - Icu 25 kA
Társított megszakító NG125H 50 A C görbe - Icu 36 kA
Társított megszakító NG125L 50 A C görbe - Icu 50 kA
Társított biztosító gG 80 A - Icu 50 kA
További műszaki információk
Jelzőáramkör feszültsége: 0,25 A/250 V AC 50/60 Hz
Szerelési mód: Rápattintható (DIN sín)
9 mm-es osztásegységek száma: 8
Méretek: Magasság 85 mm, Szélesség 72 mm, Mélység 69 mm
Szín: Fehér (RAL 9003)
Földzárlati maradékáram: 0,6 mA, 0,003 mA
Csatlakozások - sorkapcsok: Alagút típusú sorkapocs (alul) 2,5...35 mm², Alagút típusú sorkapocs (felül) 2,5...35 mm²
Meghúzási nyomaték: 2,5 N.m
Kompatibilitási kód: IPRD65r
Környezeti paraméterek
IK ütésállósági fokozat: IK03 az IEC 62262 szerint
Relatív páratartalom: 5...95%
Üzemi magasság: 2000 m
Környezeti üzemi hőmérséklet: -25...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
