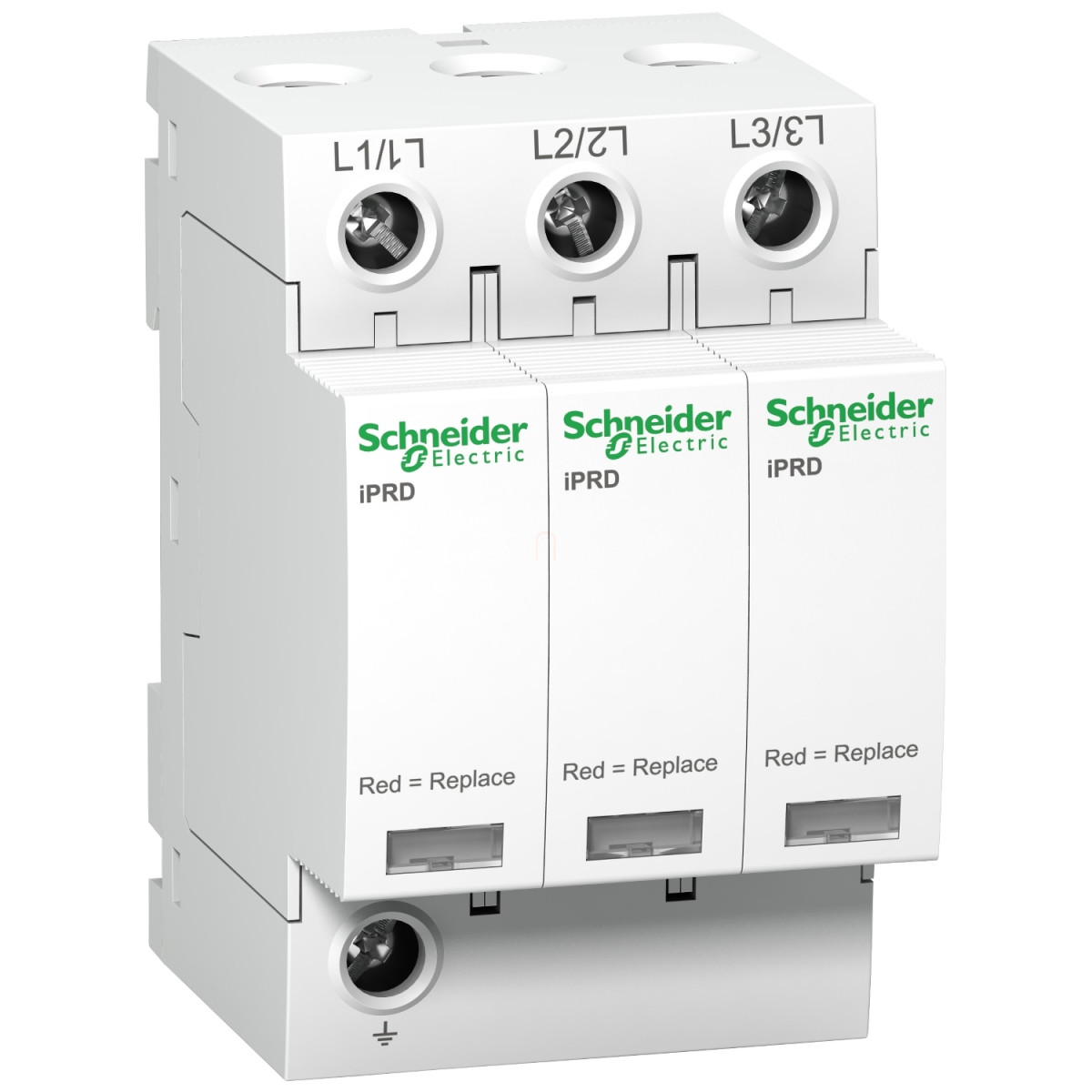

A Schneider Electric Acti9 iPRD65r moduláris túlfeszültség-korlátozó innovatív megoldást kínál az elektromos hálózatok védelmére a túlfeszültségek ellen. Ez a Type 2 besorolású eszköz különösen hatékony védelmet biztosít az elektromos elosztóhálózatokban fellépő tranziens túlfeszültségek ellen, amelyek károsíthatják a csatlakoztatott berendezéseket.
A termék három pólusú (3P) kivitelben készült, 350V névleges feszültséggel, és rendelkezik távjelzés funkcióval, amely lehetővé teszi a készülék állapotának távolról történő nyomon követését. A túlfeszültség-korlátozó A9L65301 cikkszámmal rendelhető, és a Schneider Electric megbízható Acti9 termékcsaládjának része. Az eszköz kiváló technikai paraméterekkel rendelkezik: 400V AC (±10%) üzemi feszültségen működik 50/60 Hz frekvencián. Névleges kisütőárama közös módban 20 kA (L/PE és N/PE viszonylatban), differenciál módban pedig szintén 20 kA (L/N). A maximális kisütőáram rendkívül magas értéket, 65 kA-t ér el minden viszonylatban, ami kiemelkedő védettségi szintet biztosít a csatlakoztatott berendezések számára.
Az iPRD65r túlfeszültség-korlátozó műszaki kialakítása során a MOV (fémoxid varisztor) és GDT (gázkisülési cső) technológiák kombinációját alkalmazták, ami biztosítja a hatékony védelmet különböző túlfeszültségek ellen. A maximális folyamatos üzemi feszültség (Uc) közös módban 350V (L/PE) és 260V (N/PE), differenciál módban pedig 350V (L/N). A feszültségvédelmi szint (Up) minden esetben kevesebb mint 1,5 kV. A készülék ideiglenes túlfeszültség esetén is megbízhatóan működik: 337V L/N viszonylatban 5 másodpercig ellenáll, míg 1200V N/PE túlfeszültségnél 200 ms időtartamig biztonságos meghibásodási üzemmódba kapcsol. Az eszköz használható TN-C és IT 230 földelési rendszerekben is, így sokféle alkalmazási környezetben bevethető. Az iPRD65r telepítése rendkívül egyszerű, DIN-sínre pattintható, mindössze 6 db 9mm-es modult foglal el. Méretei kompaktak: 85 mm magas, 54 mm széles és 69 mm mély, így könnyen beilleszthető meglévő elosztószekrényekbe is.
A termék kiváló minőségét nemzetközi tanúsítványok igazolják, mint a CE, a KEMA-KEUR és az NF. A Schneider Electric A9L65301 túlfeszültség-korlátozó -25°C és +60°C közötti környezeti hőmérsékleten használható, tárolási hőmérséklet-tartománya pedig -40°C-tól +85°C-ig terjed. Magas, 2000 méteres tengerszint feletti magasságig működőképes, és 5-95% relatív páratartalom mellett is megbízhatóan üzemel. A termék 1 SD (1 C/O) jelkontaktussal rendelkezik, a jelzőáramkör feszültsége 0,25 A/250 V AC 50/60 Hz. Csatlakoztatása alagút típusú csatlakozókon keresztül történik, amelyek 2,5-35 mm² keresztmetszetű vezetékek befogadására alkalmasak, 2,5 Nm meghúzási nyomatékkal. Az iPRD65r kompatibilis többféle megszakítóval, például IC60N 50 A C görbe (10 kA), iC60H 50 A C görbe (15 kA), valamint NG125N/H/L 50 A C görbe (25/36/50 kA) típusokkal, illetve 80 A-es gG biztosítékkal is, így rugalmasan illeszkedik a meglévő villamos rendszerekbe.
Schneider Electric Acti9 iPRD - A9L65301 műszaki adatok
Fő jellemzők
Termékcsalád: IPRD
Termékcsalád név: Acti9
Terméknév: Acti9 iPRD
Termék vagy komponens típus: Túlfeszültség-korlátozó cserélhető betéttel
Készülék rövid neve: iPRD65r
Készülék alkalmazása: Elosztás
Szabványok: EN 61643-11:2012, IEC 61643-11:2011
Termék tanúsítványok: CE
Minőségi címkék: KEMA-KEUR, NF
Pólusok leírása: 3P
Távjelzés: Van
Jelkontaktusok összetétele: 1 SD (1 C/O)
Túlfeszültség-korlátozó típus: Elektromos elosztóhálózat
Földelési rendszer: TN-C, IT 230
Kiegészítő adatok
Túlfeszültség-korlátozó osztály típus: Type 2
Túlfeszültség-korlátozó technológia: MOV + GDT
Névleges üzemi feszültség [Ue]: 400 V AC (+/- 10 %) 50/60 Hz
Névleges kisütőáram:
Közös mód: 20 kA (L/PE)
Közös mód: 20 kA (N/PE)
Differenciál mód: 20 kA (L/N)
Maximális kisütőáram:
Közös mód: 65 kA L/PE
Közös mód: 65 kA N/PE
Differenciál mód: 65 kA L/N
Maximális folyamatos üzemi feszültség [Uc]:
Közös mód: 260 V N/PE
Közös mód: 350 V L/PE
Differenciál mód: 350 V L/N
Maximális feszültségvédelmi szint [Up]:
Közös mód <1,5 kV type 2 N/PE
Differenciál mód <1,5 kV type 2 L/N
Ideiglenes túlfeszültség [Ut]: 337 V L/N 5 s ellenállás, 1200 V N/PE 200 ms biztonságos meghibásodási mód
Megszakító eszköz típus
Kapcsolódó megszakító IC60N 50 A C görbe - Icu 10 kA
Kapcsolódó megszakító iC60H 50 A C görbe - Icu 15 kA
Kapcsolódó megszakító NG125N 50 A C görbe - Icu 25 kA
Kapcsolódó megszakító NG125H 50 A C görbe - Icu 36 kA
Kapcsolódó megszakító NG125L 50 A C görbe - Icu 50 kA
Kapcsolódó biztosíték gG 80 A - Icu 50 kA
Fizikai jellemzők
Jelzőáramkör feszültsége: 0,25 A/250 V AC 50/60 Hz
Szerelési mód: Rápattintható (DIN sín)
9 mm osztások: 6
Magasság: 85 mm
Szélesség: 54 mm
Mélység: 69 mm
Szín: Fehér (RAL 9003)
Földzárlati maradékáram [Ipe]: 0,6 mA, 0,003 mA
Csatlakozások - terminálok: Alagút típusú terminál (alul) 2,5...35 mm², Alagút típusú terminál (felül) 2,5...35 mm²
Meghúzási nyomaték: 2,5 N.m
Kompatibilitási kód: IPRD65r
Környezet
IK védettségi fokozat: IK03 az IEC 62262 szerint
Relatív páratartalom: 5...95 %
Üzemeltetési magasság: 2000 m
Környezeti levegő hőmérséklet üzemeltetéshez: -25...60 °C
Környezeti levegő hőmérséklet tároláshoz: -40...85 °C
