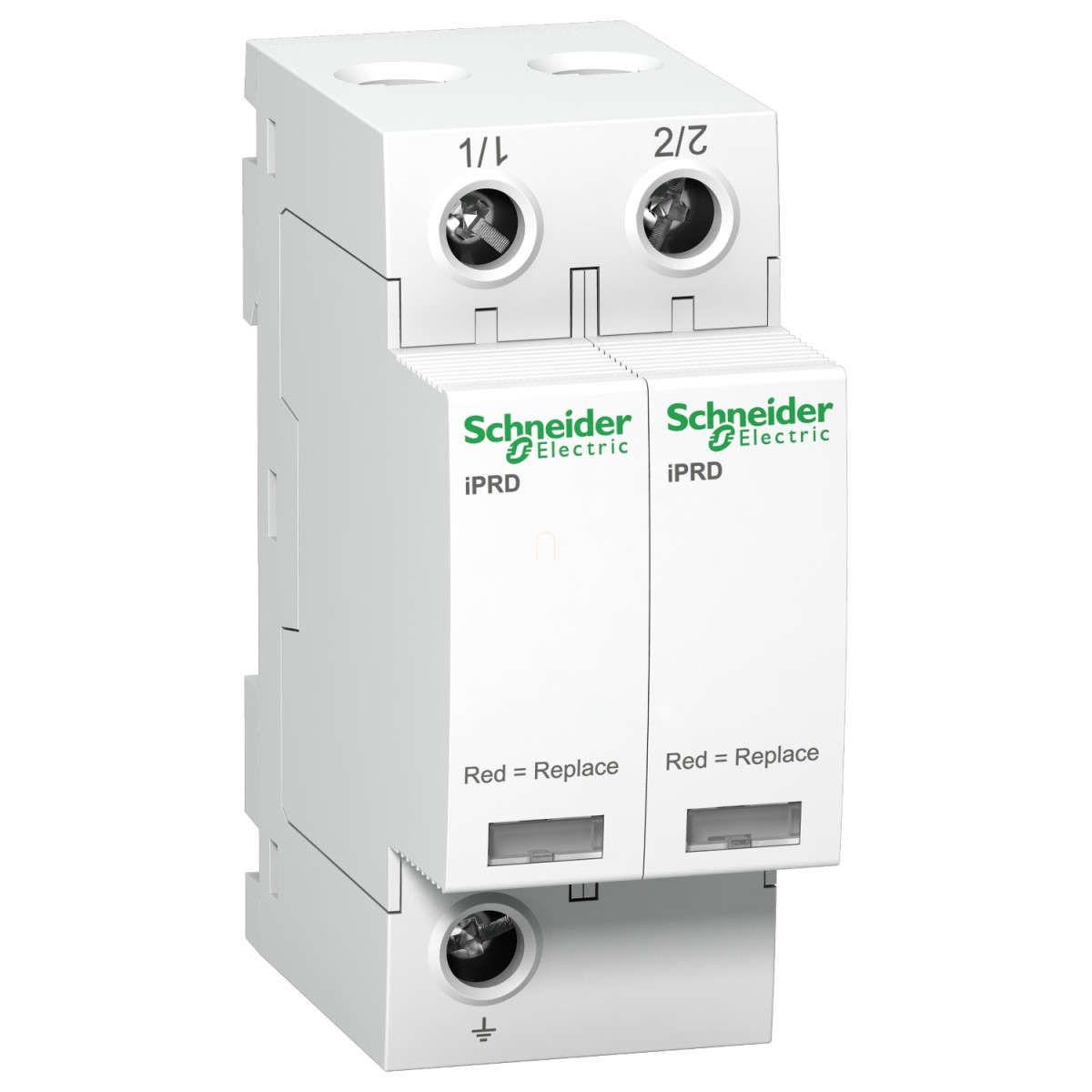

A Schneider Electric A9L65201 cikkszámú iPRD65r modell egy professzionális túlfeszültség-korlátozó, amely kifejezetten villamos elosztó hálózatokhoz tervezett védelmi berendezés. Ez a 2 pólusú készülék a Schneider Electric Acti9 termékcsalád tagja, amely a legmagasabb minőségi és biztonsági követelményeknek megfelelően készül, amit a CE, KEMA-KEUR és NF minőségjelzések is tanúsítanak.
Az iPRD65r modell az EN 61643-11:2012 és IEC 61643-11:2011 szabványok szerint készült, 2-es típusú túlfeszültség-levezető, amely MOV technológiát alkalmaz. A készülék TN-C-S földelési rendszerrel kompatibilis, és 230 V AC (+/- 10%) névleges üzemi feszültséggel működik 50/60 Hz hálózatokon. Egyik különleges jellemzője a távjelzési képesség, amellyel folyamatosan nyomon követhető az eszköz állapota, és az esetleges meghibásodásokról azonnal értesítést küld a rendszer. A készülék 1 SD (1 C/O) jelkontaktussal rendelkezik, a jelzőáramkör feszültsége 0,25 A/250 V AC 50/60 Hz.
A túlfeszültség-korlátozó névleges levezetési árama közös módban 20 kA az L/PE és N/PE esetén egyaránt. A maximális levezetési árama lenyűgöző 65 kA mind L/PE, mind N/PE esetén, ami kimagasló védelmet biztosít a villámcsapások és más túlfeszültség-események ellen. A készülék maximális folyamatos üzemi feszültsége (Uc) közös módban 350 V L/PE és N/PE esetén. A maximális feszültségvédelmi szint (Up) közös módban kisebb mint 1,5 kV (2-es típus) mind L/PE, mind N/PE esetén. Az ideiglenes túlfeszültség (Ut) tekintetében 337 V L/N 5 másodperces ellenállással és 1200 V N/PE 200 ms biztonságos meghibásodási móddal rendelkezik.
A készülék fizikai méretei kompaktak, magassága 85 mm, szélessége 36 mm, mélysége 69 mm. A DIN-sínre pattintható kivitel és a 9 mm-es osztás (4 egység) megkönnyíti a telepítést. A készülék fehér (RAL 9003) színű. A csatlakozások kialakítása alul és felül egyaránt alagút típusú, 2,5...35 mm² keresztmetszetű vezetékek fogadására alkalmas, 2,5 N·m meghúzási nyomatékkal. A túlfeszültség-korlátozót levezetőt társított megszakítókkal vagy biztosítékokkal kell használni, például IC60N 50 A C görbe - Icu 10 kA, iC60H 50 A C görbe - Icu 15 kA, NG125N/H/L sorozatú megszakítókkal vagy 80 A-es gG biztosítékokkal, amelyek szakszerű védőeszközként szolgálnak az eszköz számára. A készülék földmaradékárama (Ipe) 0,6 mA, illetve 0,003 mA.
Schneider Electric Acti 9 iPRD - A9L65201 - túlfeszültség - korlátozó, cs.bet. távjelzéssel, 65kA, 2P, 350V műszaki adatok
Általános műszaki jellemzők
Termékcsalád: IPRD
Termékcsalád: Acti9
Terméknév: Acti9 iPRD
Termék típusa: Túlfeszültség-korlátozó cserélhető betéttel
Rövid terméknév: iPRD65r
Alkalmazás: Elosztás
Szabványok: EN 61643-11:2012, IEC 61643-11:2011
Tanúsítványok: CE
Minőségi jelölések: KEMA-KEUR, NF
Pólusok: 2P
Távjelzés: Rendelkezik
Jelzőérintkezők: 1 SD (1 C/O)
Túlfeszültség-korlátozó típusa: Villamos elosztó hálózat
Földelési rendszer: TN-C-S
Műszaki adatok
Túlfeszültség-korlátozó osztály: Típus 2
Technológia: MOV
Névleges üzemi feszültség: 230 V AC (+/- 10%) 50/60 Hz
Névleges levezetési áram: Közös mód: 20 kA (L/PE), Közös mód: 20 kA (N/PE)
Maximális levezetési áram: Közös mód: 65 kA L/PE, Közös mód: 65 kA N/PE
Maximális folyamatos üzemi feszültség: Közös mód: 350 V L/PE, Közös mód: 350 V N/PE
Maximális feszültségvédelmi szint: Közös mód <1,5 kV típus 2 L/PE, Közös mód <1,5 kV típus 2 N/PE
Ideiglenes túlfeszültség: 337 V L/N 5 s ellenállás, 1200 V N/PE 200 ms biztonságos meghibásodási mód
Leválasztó eszköz típusa: Kapcsolódó megszakító IC60N 50 A C görbe - Icu 10 kA, Kapcsolódó megszakító iC60H 50 A C görbe - Icu 15 kA, Kapcsolódó megszakító NG125N 50 A C görbe - Icu 25 kA, Kapcsolódó megszakító NG125H 50 A C görbe - Icu 36 kA, Kapcsolódó megszakító NG125L 50 A C görbe - Icu 50 kA, Kapcsolódó biztosíték gG 80 A - Icu 50 kA
Mechanikai jellemzők
Jelzőáramkör feszültség: 0,25 A/250 V AC 50/60 Hz
Szerelési mód: Pattintható (DIN sín)
9 mm-es osztás: 4
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 69 mm
Szín: Fehér (RAL 9003)
Földzárlati maradékáram: 0,6 mA, 0,003 mA
Csatlakozások: Alagút típusú csatlakozó (alsó) 2,5...35 mm², Alagút típusú csatlakozó (felső) 2,5...35 mm²
Meghúzási nyomaték: 2,5 N.m
Kompatibilitási kód: IPRD65r
Környezeti feltételek
IK védelmi fokozat: IK03 az IEC 62262 szerint
Relatív páratartalom: 5...95%
Üzemi tengerszint feletti magasság: 2000 m
Üzemi környezeti hőmérséklet: -25...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
