A Schneider Electric Acti9 iPRD65r moduláris túlfeszültség-levezetője kiváló védelmet biztosít az elektromos hálózatok számára a villámcsapások és kapcsolási túlfeszültségek ellen. Ez a termék a 2-es típusú túlfeszültség-levezetők kategóriájába tartozik, és kifejezetten IT földelési rendszerekhez tervezték, ahol a 460V-os maximális folyamatos üzemi feszültség szükséges.
Az A9L65121 cikkszámú iPRD65r 1 pólusú kialakítással rendelkezik, így ideális olyan IT rendszerekhez, ahol célzott védelemre van szükség. A termék maximális kisütőképessége 65 kA, névleges kisütőárama 20 kA, ami rendkívül robusztus védelmet jelent még a komolyabb túlfeszültség-impulzusok esetén is. A feszültségvédelmi szint 2,3 kV alatt marad, biztosítva az érzékeny elektronikus berendezések megfelelő védelmét. A készülék ideiglenes túlfeszültség esetén is megbízhatóan működik: 5 másodpercig képes elviselni a 337V L/N feszültséget, valamint biztonságos hibamódba lép 1455V L/PE és 1455V N/PE feszültségnél 200 ms időtartamig.
Az Acti9 iPRD65r különleges tulajdonsága a távjelzési funkcionalitás, amely 1 SD (1 C/O) jelzőérintkezővel rendelkezik. Ez a funkció 0,25A/250V AC 50/60 Hz jelzőáramkörrel működik, lehetővé téve a túlfeszültség-levezető állapotának távoli figyelését, ami kritikus fontosságú lehet felügyelet nélküli telephelyeken vagy ipari környezetben. A túlfeszültség-levezetőt különböző megszakítókkal lehet együtt használni a teljes rendszervédelem érdekében: iC60L 25A C jelleggörbéjű (25 kA), NG125H 50A C jelleggörbéjű (36 kA), NG125L 50A C jelleggörbéjű (50 kA), vagy 80A gG biztosítékkal (50 kA). A termék 5 kA rövidzárlati áramot képes elviselni 415V Ph/Ph feszültségnél.
A telepítés egyszerű és gyors a DIN-sínre pattintható kivitelnek köszönhetően. A készülék szélessége mindössze 18 mm (2 modul széles, 9 mm-es osztás szerint), magassága 85 mm, mélysége 69 mm. A csatlakoztatás alagút típusú sorkapcsokkal történik, amelyek mind felül, mind alul elhelyezhetők, és 2,5-25 mm² merev, valamint 4-16 mm² rugalmas vezetékek fogadására alkalmasak. A készülék MOV (fémoxid varisztor) technológiát alkalmaz, amely gyors reagálást és hosszú élettartamot biztosít. Az üzemi hőmérséklet-tartomány rendkívül széles: -25°C-tól +60°C-ig, ami lehetővé teszi a változatos környezetben történő alkalmazást, akár 2000 méteres tengerszint feletti magasságig.

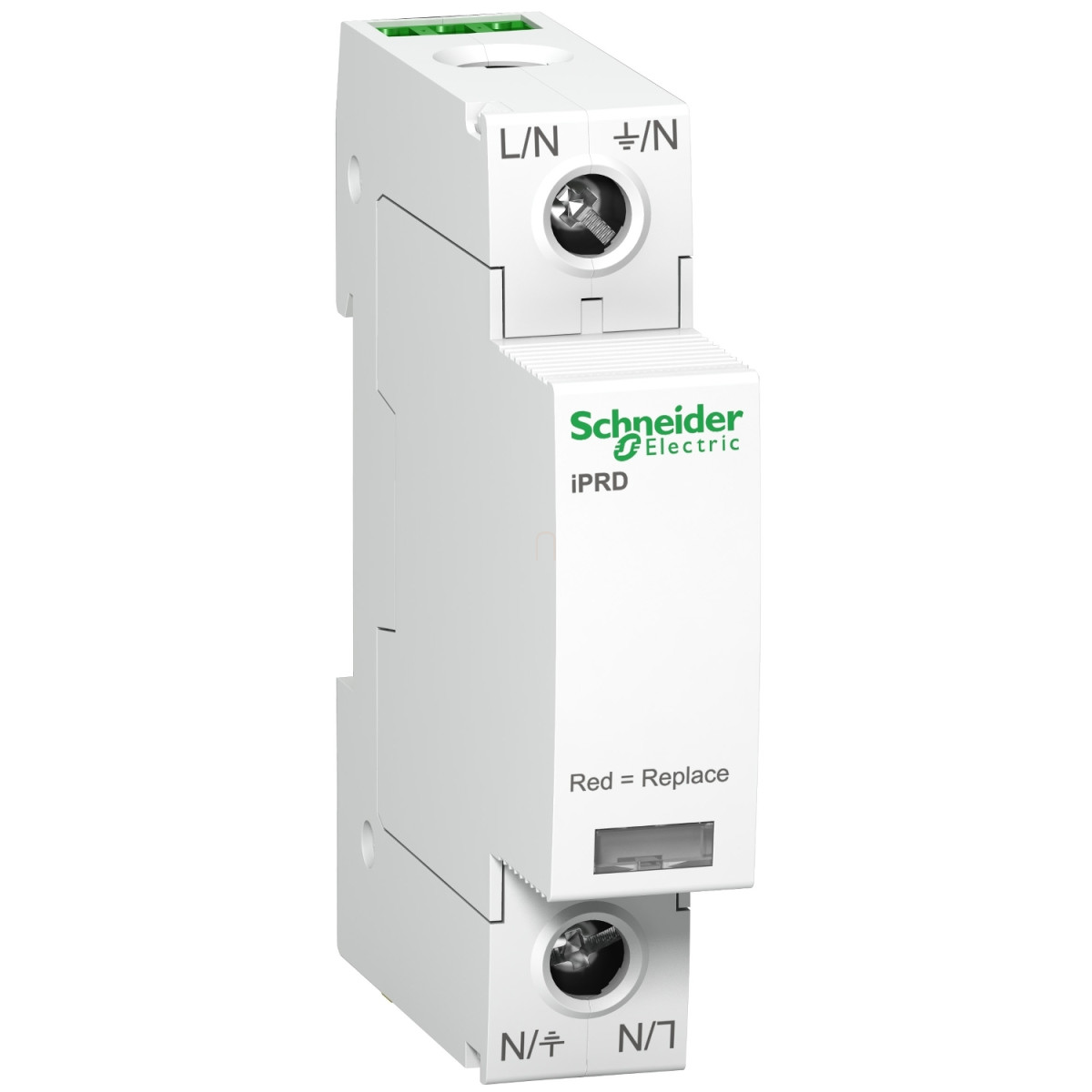

Schneider Electric Acti 9 iPRD - A9L65121 - 65r 65 KA 460V 1P IT túlfeszültség - korlátozó műszaki adatok
Termék információk
Termékcsalád: IPRD
Terméksorozat: Acti9
Termék neve: Acti9 iPRD
Termék típusa: Túlfeszültség-levezető cserélhető betéttel
Eszköz rövid neve: iPRD65r
Alkalmazási terület: Elosztás
Szabványok: EN 61643-11:2012, IEC 61643-11:2011
Tanúsítványok: CE
Műszaki adatok
Pólusok leírása: 1P
Távjelzés: Van
Jelzőérintkezők összetétele: 1 SD (1 C/O)
Túlfeszültség-levezető típusa: Elektromos elosztóhálózat
Földelési rendszer: IT
Túlfeszültség-levezető osztály: 2-es típus
Technológia: MOV (fém-oxid varisztor)
Névleges üzemi feszültség [Ue]: 230 V AC (+/- 10 %) 50/60 Hz
Névleges kisütőáram: Közös módus: 20 kA (L/PE)
Maximális kisütőáram: Közös módus: 65 kA L/PE
Maximális folyamatos üzemi feszültség [Uc]: Közös módus: 460 V L/PE
Maximális feszültségvédelmi szint [Up]: Közös módus <2,3 kV 2-es típus L/PE
Ideiglenes túlfeszültség [Ut]: 337 V L/N 5 s kitartás, 1455 V L/PE 200 ms biztonságos hibamód, 1455 V N/PE 200 ms biztonságos hibamód
Csatlakozás és méretek
Rövidzárlati kitartás: 5 kA 415 V Ph/Ph
Leválasztó eszköz típusa: Kapcsolódó megszakító iC60L 25 A C görbe - Icu 25 kA, Kapcsolódó megszakító NG125H 50 A C görbe - Icu 36 kA, Kapcsolódó megszakító NG125L 50 A C görbe - Icu 50 kA, Kapcsolódó biztosíték gG 80 A - Icu 50 kA
Jelzőáramkör feszültsége: 0,25 A/250 V AC 50/60 Hz
Szerelési mód: Rápattintható (DIN sínes)
9 mm-es osztások: 2
Magasság: 85 mm
Szélesség: 18 mm
Mélység: 69 mm
Földzárlati maradékáram [Ipe]: 0,6 mA
Csatlakozások - sorkapcsok: Alagút típusú sorkapocs (felül vagy alul) 2,5…25 mm² merev, Alagút típusú sorkapocs (felül vagy alul) 4…16 mm² rugalmas, Alagút típusú sorkapocs (felül vagy alul) 4…16 mm² rugalmas érvéghüvellyel
Vezeték csupaszítási hossza: 14 mm
Meghúzási nyomaték: 3,5 N.m
Környezeti adatok
Relatív páratartalom: 5…95 %
Üzemi tengerszint feletti magasság: 2000 m
Környezeti levegő hőmérséklet működés közben: -25…60 °C
Környezeti levegő hőmérséklet tárolás esetén: -40…85 °C
