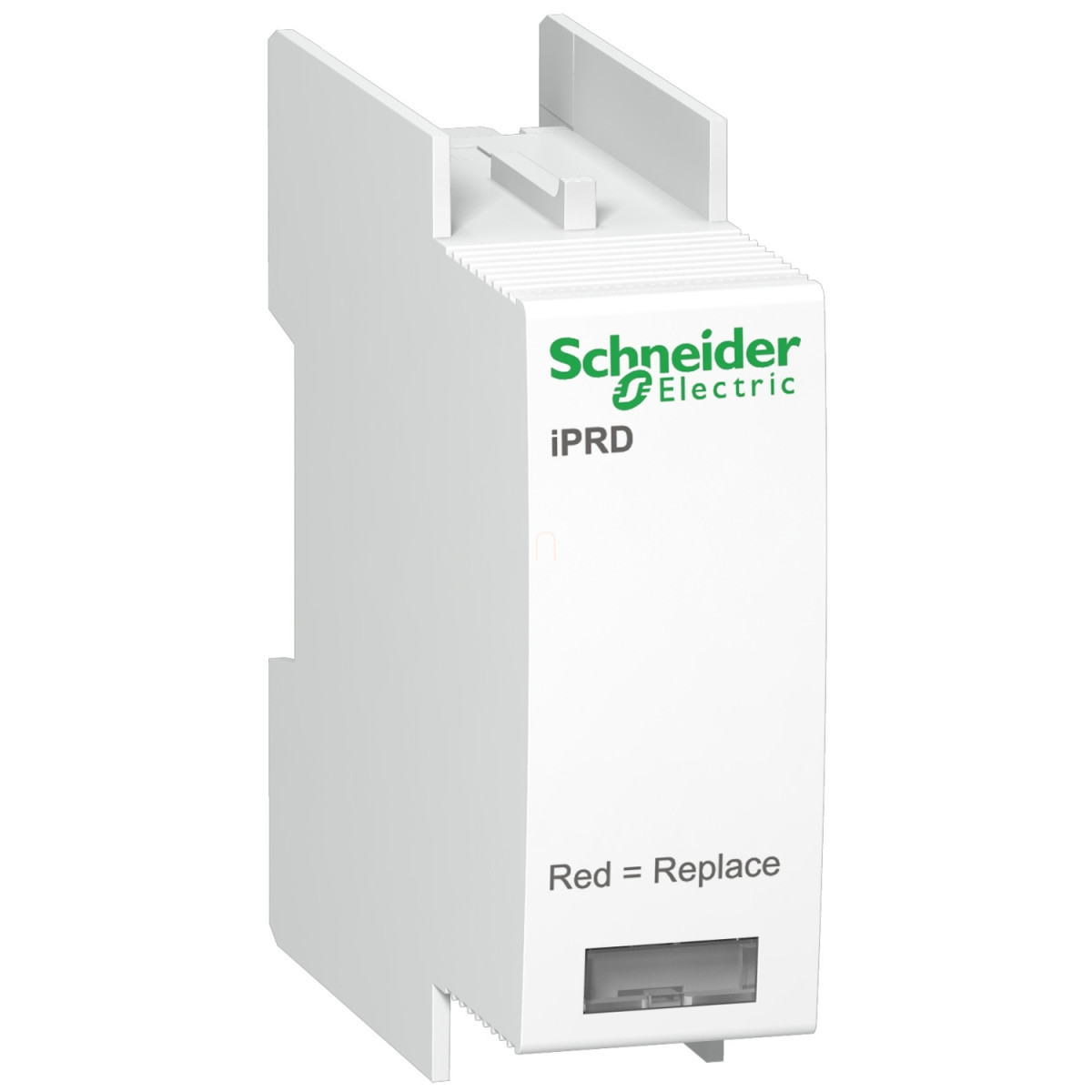

A Schneider Electric A9L65102 cikkszámú Acti9 C65-350 túlfeszültség-levezetőhöz való cserebetét egy kiváló minőségű villámvédelmi eszköz, amely hatékony védelmet nyújt az elektromos hálózatokat érő túlfeszültség-impulzusok ellen. Ez a betét a Schneider Electric Acti9 iPRD65r túlfeszültség-levezető készülékekhez használható, és biztosítja a berendezések hosszútávú védelmét a légköri és kapcsolási túlfeszültségek ellen.
A C65-350 cserebetét a 2-es típusú túlfeszültség-védelmi osztályba tartozik, ami azt jelenti, hogy elsődlegesen a közvetlen légköri túlfeszültség levezetésére szolgál, ezáltal védve az elektromos berendezéseket a potenciálisan káros feszültségcsúcsoktól. A termék MOV (fém-oxid varisztor) technológiát alkalmaz, amely gyors és hatékony levezetési képességet biztosít, és a túlfeszültség észlelésekor automatikusan működésbe lép.
Technikai szempontból a C65-350 cserebetét kiemelkedő paraméterekkel rendelkezik. A névleges kisülési áram 20 kA, míg a maximális kisülési képesség akár 65 kA-t is elérhet, ami rendkívül hatékony védelmet jelent még erős villámcsapások esetén is. A maximális folyamatos üzemi feszültség 350 V, míg a védelmi szint (Up) kevesebb mint 1,5 kV. Válaszideje rendkívül gyors, kevesebb mint 25 nanoszekundum, ami azonnali reagálást biztosít túlfeszültség esetén. A készülék működési állapotát egy fehér/piros állapotjelző zászló mutatja, amely egyértelműen jelzi, ha a betét kimerült és cserére szorul.
A termék TN és TT földelési rendszerekben egyaránt használható, és kompatibilis az Acti9 iPRD65r védőeszközök különböző konfigurációival, beleértve az 1P, 1P+N, 2P, 3P, 3P+N és 4P változatokat is. Így a C65-350 cserebetét rugalmas megoldást kínál különböző alkalmazási területeken, legyen szó akár lakossági, kereskedelmi vagy ipari létesítményekről.
A Schneider Electric Acti9 C65-350 cserebetét praktikus fizikai jellemzőkkel is rendelkezik: 57 mm magas, 18 mm széles és 56 mm mély. A plug-in kivitel megkönnyíti a gyors és egyszerű cserét, így minimálisra csökkenthető a leállási idő a védelem helyreállításakor. Az SPD modulba történő behelyezés egyszerű és nem igényel speciális szerszámokat, ami különösen fontos lehet vészhelyzeti csere esetén. A termék fehér (RAL 9003) színű, PBT (polibutilén-tereftalát) anyagból készül, amely tartósságot és hosszú élettartamot biztosít. A front felület IP20 védettséggel rendelkezik, és a készülék széles hőmérséklet-tartományban (-25°C és +60°C között) is megbízhatóan működik.
Schneider Electric Acti 9 iPRD - A9L65102 - cserebetét, C 65 - 350 műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Komponens típusa: Cserebetét
Rövid megnevezés: C65-350
Kompatibilitás: Acti9 iPRD65r
Túlfeszültség-levezető típusa: Elektromos elosztóhálózat
Szabványok: EN 61643-11, IEC 61643-11: 2011
Minőségi tanúsítványok: CE
Műszaki specifikációk
Túlfeszültség-levezető osztály: 2-es típusú
Technológia: MOV (fém-oxid varisztor)
Rendeltetés: iPRD65r 1P, iPRD65r 1P+N, iPRD65r 2P, iPRD65r 3P, iPRD65r 3P+N, iPRD65r 4P túlfeszültség-védő eszközökhöz
Földelési rendszer: TN, TT
Névleges üzemi feszültség [Ue]: 230 V AC 50 Hz
Névleges kisülési áram: 20 kA
Maximális kisülési áram: 65 kA
Maximális folyamatos üzemi feszültség [Uc]: 350 V
Maximális védelmi szint [Up]: <1,5 kV 2-es típus
Helyi jelzés: Zászló (fehér/piros)
Fizikai jellemzők
Szerelési mód: Plug-in
Szerelési tartó: SPD modulba
9 mm-es osztás: 2
Magasság: 57 mm
Szélesség: 18 mm
Mélység: 56 mm
Anyag: PBT (polibutilén-tereftalát)
Válaszidő: < 25 ns
Szín: Fehér (RAL 9003)
Környezeti feltételek
IP védettségi fokozat: IP20 előlap
Relatív páratartalom: 5...90%
Üzemi magasság: 0...2000 m
Működési hőmérséklet-tartomány: -25...60 °C
Tárolási hőmérséklet-tartomány: -40...85 °C
