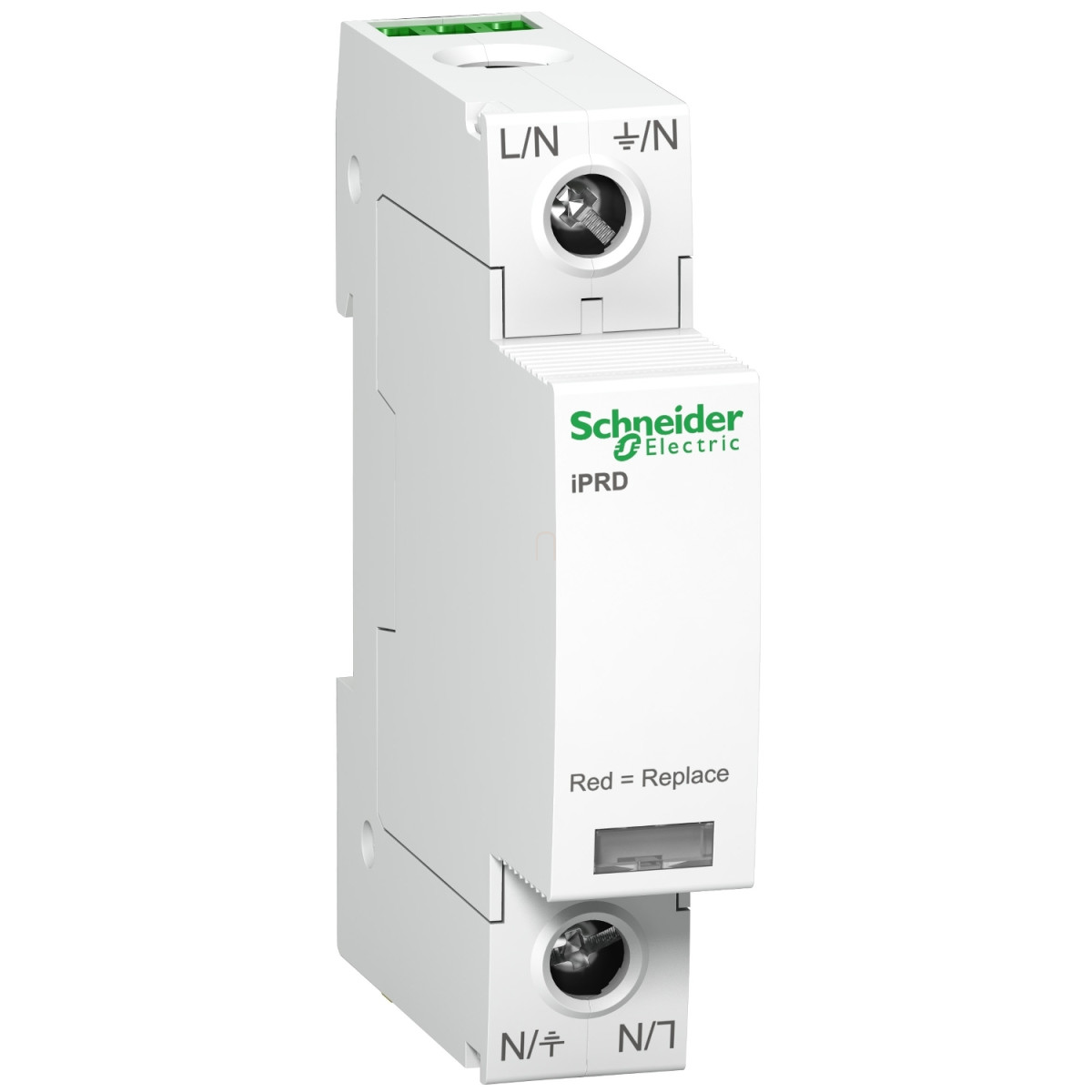

A Schneider Electric Acti9 iPRD65r moduláris túlfeszültség-korlátozó (cikkszám: A9L65101) professzionális megoldást kínál az elektromos hálózatok túlfeszültség elleni védelmére. Ez a 2-es típusú, 1 pólusú, 350 V-os túlfeszültség-korlátozó távjelzési funkcióval is rendelkezik, ami lehetővé teszi a készülék állapotának folyamatos felügyeletét.
Az Acti9 iPRD65r túlfeszültség-korlátozót elsősorban elosztóhálózatokban történő alkalmazásra tervezték, és különösen hatékony az IT 230, valamint TN-C földelési rendszerekben. A készülék fém-oxid varisztor (MOV) technológiát használ a túlfeszültségek megbízható levezetésére. Névleges üzemi feszültsége 230 V AC (+/- 10%) 50/60 Hz frekvencián, maximális folyamatos üzemi feszültsége pedig 350 V L/PE és N/PE esetén egyaránt. A készülék 20 kA névleges levezetőképességgel rendelkezik közös módú (L/PE és N/PE) csatlakozásnál, valamint kiemelkedő, 65 kA maximális levezetőképességgel L/PE csatlakozásnál.
Az iPRD65r túlfeszültség-korlátozó 1,5 kV alatti feszültségvédelmi szintet biztosít 2-es típusú, L/PE közös módú csatlakozásnál. Ideiglenes túlfeszültség esetén 337 V L/N 5 másodperces tartást, valamint 1200 V N/PE 200 ms biztonságos meghibásodási módot garantál. A készülék kombinálható különböző megszakítókkal: IC60N 50 A C görbe (10 kA), iC60H 50 A C görbe (15 kA), NG125N 50 A C görbe (25 kA), NG125H 50 A C görbe (36 kA), NG125L 50 A C görbe (50 kA), valamint 80 A-es gG biztosítékkal (50 kA). Jelzőáramköri feszültsége 0,25 A/250 V AC 50/60 Hz, a távjelző kontaktus összetétele 1 SD (1 C/O).
A Schneider Electric Acti9 iPRD65r túlfeszültség-korlátozó felszerelése egyszerű, DIN sínre pattintható, és mindössze 2 darab 9 mm-es osztást foglal el a sínrendszeren. A készülék méretei: 85 mm magasság, 18 mm szélesség és 69 mm mélység. A csatlakozások alagútsorkapcsokkal történnek, mind alul, mind felül 2,5-35 mm² vezetékkeresztmetszettel, 2,5 Nm meghúzási nyomatékkal. A készülék védettségi fokozata IK03 az IEC 62262 szabvány szerint. Működési hőmérséklet-tartománya -25°C és +60°C között, tárolási hőmérséklet-tartománya pedig -40°C és +85°C között van. Üzemi tengerszint feletti magassága maximum 2000 m, relatív páratartalom tartománya 5-95%.
A Schneider Electric Acti9 iPRD65r túlfeszültség-korlátozó megfelel az EN 61643-11:2012 és IEC 61643-11:2011 szabványoknak, rendelkezik CE, KEMA-KEUR és NF minőségi tanúsítványokkal. A készülék kompatibilitási kódja IPRD65r. A termék földzárlati maradékárama 0,003 mA, illetve 0,6 mA.
Schneider Electric Acti 9 iPRD - A9L65101 - túlfeszültség - korlátozó, cs.bet. távjelzéssel, 65kA, 1P, 350V műszaki adatok
Termék adatok
Termékcsalád: IPRD
Termékcsalád: Acti9
Terméknév: Acti9 iPRD
Termék típus: Túlfeszültség-korlátozó cserélhető betéttel
Rövid terméknév: iPRD65r
Alkalmazás: Elosztás
Szabványok: EN 61643-11:2012, IEC 61643-11:2011
Terméktanúsítványok: CE
Minőségi címkék: KEMA-KEUR, NF
Pólusok száma: 1P
Távjelzés: Van
Jelzőkontaktusok összetétele: 1 SD (1 C/O)
Túlfeszültség-korlátozó típusa: Elektromos elosztóhálózat
Földelési rendszer: IT 230, TN-C
Kiegészítő információk
Túlfeszültség-korlátozó osztály típusa: 2-es típus
Túlfeszültség-korlátozó technológia: MOV
Névleges üzemi feszültség [Ue]: 230 V AC (+/- 10 %) 50/60 Hz-en
Névleges levezetőképesség: Közös mód: 20 kA (L/PE), Közös mód: 20 kA (N/PE)
Maximális levezetőképesség: Közös mód: 65 kA L/PE
Maximális folyamatos üzemi feszültség [Uc]: Közös mód: 350 V L/PE, Közös mód: 350 V N/PE
Maximális feszültségvédelmi szint [Up]: Közös mód <1,5 kV 2-es típus L/PE
Ideiglenes túlfeszültség [Ut]: 337 V L/N 5 s tartás, 1200 V N/PE 200 ms biztonságos meghibásodási mód
Leválasztó eszköz típusa: Kapcsolódó megszakító IC60N 50 A C görbe - Icu 10 kA, Kapcsolódó megszakító iC60H 50 A C görbe - Icu 15 kA, Kapcsolódó megszakító NG125N 50 A C görbe - Icu 25 kA, Kapcsolódó megszakító NG125H 50 A C görbe - Icu 36 kA, Kapcsolódó megszakító NG125L 50 A C görbe - Icu 50 kA, Kapcsolódó biztosíték gG 80 A - Icu 50 kA
Jelzőáramköri feszültség: 0,25 A/250 V AC 50/60 Hz
Szerelési mód: Rápattintható (DIN sín)
9 mm osztások: 2
Magasság: 85 mm
Szélesség: 18 mm
Mélység: 69 mm
Szín: Fehér (RAL 9003)
Föld maradékáram [Ipe]: 0,003 mA, 0,6 mA
Csatlakozások - sorkapcsok: Alagút típusú sorkapocs (alul) 2,5...35 mm², Alagút típusú sorkapocs (felül) 2,5...35 mm²
Meghúzási nyomaték: 2,5 N.m
Kompatibilitási kód: IPRD65r
Környezet
IK védettségi fokozat: IK03 az IEC 62262 szerint
Relatív páratartalom: 5...95 %
Üzemi magasság: 2000 m
Környezeti hőmérséklet üzem közben: -25...60 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
