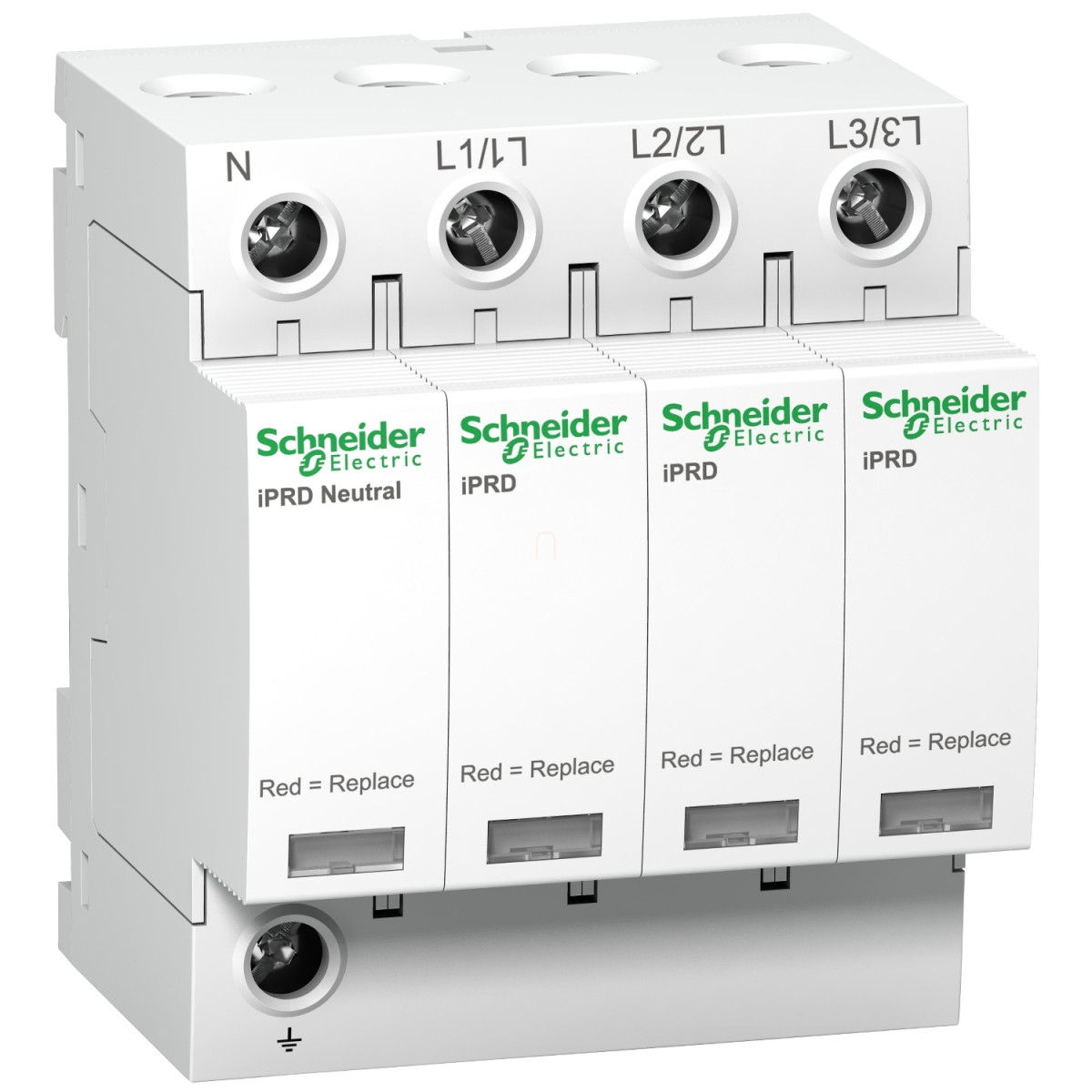

A Schneider Electric Acti9 iPRD8r A9L08601 egy kimagasló teljesítményű, moduláris túlfeszültség-korlátozó, amely kiváló védelmet nyújt az elektromos berendezések és rendszerek számára a villámcsapások vagy kapcsolási túlfeszültségek által okozott károk ellen. Ez a 3P+N kialakítású készülék 350V-os névleges feszültséggel és távjelzési funkcióval rendelkezik, így ideális választás mind ipari, mind kereskedelmi alkalmazásokhoz.
Az Acti9 termékcsalád részeként az iPRD8r egyesíti a Schneider Electric innovatív technológiáját és megbízhatóságát. A készülék 2-es és 3-as típusú túlfeszültség-védelmet biztosít, kombinálva a fém-oxid varisztor (MOV) és gázkisülési cső (GDT) technológiákat a maximális hatékonyság érdekében. Névleges kisülési árama 2,5 kA (mind közös, mind differenciál módban), míg maximális kisülési áramerőssége eléri a 8 kA-t, biztosítva a megfelelő védelmet még szélsőséges körülmények között is.
A készülék maximális folyamatos üzemi feszültsége közös módban 350V L/PE és 260V N/PE, míg differenciál módban 350V L/N. A feszültségvédelmi szint (Up) értéke rendkívül alacsony, mindössze <1 kV (2-es típus, L/N), <1,1 kV (3-as típus, L/N és N/PE) és <1,4 kV (2-es típus, N/PE). A túlfeszültségvédelem ideiglenesen is helytáll: 337V L/N 5 másodpercig, 1200V N/PE 200 milliszekundumig biztonságos hibamódban, és 442V L/PE 5 másodpercig. Az iPRD8r moduláris kialakítású, 8 darab 9 mm-es egységet foglal el a DIN-sínen, és telepítése egyszerűen, rápattintással történik. A túlfeszültségvédő készülékhez különböző leválasztó eszközök javasoltak, például iC60L, IC60N vagy iC60H 10A C jelleggörbés kismegszakítók, illetve gG 25A vagy 80A olvadóbiztosítók.
A termék 1 SD (1 C/O) jelzőérintkezővel rendelkezik, amely lehetővé teszi a készülék állapotának távoli figyelését, a jelzőáramkör feszültsége 0,25 A/250V AC 50/60 Hz. Az eszköz fizikai méretei: 85 mm magasság, 72 mm szélesség, 69 mm mélység, súlya pedig 0,421 kg. A csatlakozáshoz alagút típusú csatlakozókapcsokat használ, amely 2,5-35 mm² keresztmetszetű vezetékek fogadására alkalmas, mind a felső, mind az alsó oldalon. Az eszköz IK03 ütésállósági fokozattal rendelkezik az IEC 62262 szabvány szerint. Működési hőmérséklet-tartománya -25°C és +60°C között, tárolási hőmérséklet-tartománya -40°C és +85°C között van, relatív páratartalom 5-95% között, üzemi magasság 2000 m-ig. A termék megfelel az EN 61643-11:2012 és IEC 61643-11:2011 szabványoknak, CE, NF és KEMA-KEUR tanúsítványokkal rendelkezik, és TN-S valamint TT földelési rendszerekkel használható.
Schneider Electric Acti 9 iPRD - A9L08601 - túlfeszültség-korlátozó műszaki adatok
Általános jellemzők
Termékcsalád: IPRD
Termékcsalád: Acti9
Terméknév: Acti9 iPRD
Termék típusa: Túlfeszültség-korlátozó cserélhető betéttel
Rövid terméknév: iPRD8r
Alkalmazás: Elosztás
Szabványok: EN 61643-11:2012, IEC 61643-11:2011
Tanúsítványok: CE
Minőségi címkék: NF, KEMA-KEUR
Pólusok leírása: 3P + N
Távjelzés: Igen
Jelzőérintkezők összetétele: 1 SD (1 C/O)
Túlfeszültség-korlátozó típusa: Elektromos elosztóhálózat
Földelési rendszer: TN-S, TT
Műszaki jellemzők
Túlfeszültség-korlátozó osztály típusa: 2-es + 3-as típus
Túlfeszültség-korlátozó technológia: MOV + GDT
Névleges üzemi feszültség [Ue]: 230/400 V AC (+/- 10 %) 50/60 Hz-nél
Névleges kisülési áram: Közös mód: 2,5 kA (L/PE), Közös mód: 2,5 kA (N/PE), Differenciál mód: 2,5 kA (L/N)
Maximális kisülési áram: Közös mód: 8 kA L/PE, Közös mód: 8 kA N/PE, Differenciál mód: 8 kA L/N
Nyitott áramköri feszültség [Uoc]: 10 kV 3-as típus közös mód N/PE, 10 kV 3-as típus differenciál mód L/N
Maximális folyamatos üzemi feszültség [Uc]: Közös mód: 260 V N/PE, Közös mód: 350 V L/PE, Differenciál mód: 350 V L/N
Maximális feszültségvédelmi szint [Up]: Közös mód <1,1 kV 3-as típus N/PE, Differenciál mód <1 kV 2-es típus L/N, Differenciál mód <1,1 kV 3-as típus L/N, Közös mód <1,4 kV 2-es típus N/PE
Ideiglenes túlfeszültség [Ut]: 337 V L/N 5 s kitartás, 1200 V N/PE 200 ms biztonságos hibaüzemmód, 442 V L/PE 5 s kitartás
Leválasztó eszköz típusa: Kapcsolódó kismegszakító iC60L 10 A C görbe - Icu 25 kA, Kapcsolódó kismegszakító IC60N 10 A C görbe - Icu 10 kA, Kapcsolódó kismegszakító iC60H 10 A C görbe - Icu 15 kA, Kapcsolódó biztosíték gG 25 A - Icu 15 kA, Kapcsolódó biztosíték gG 80 A - Icu 50 kA
Jelzőáramkör feszültsége: 0,25 A/250 V AC 50/60 Hz
Fizikai jellemzők
Szerelési mód: Rápattintható (DIN sín)
9 mm-es egységek: 8
Magasság: 85 mm
Szélesség: 72 mm
Mélység: 69 mm
Nettó tömeg: 0,421 kg
Szín: Fehér (RAL 9003)
Maradékáram földelés [Ipe]: 0,6 mA, 0,003 mA
Csatlakozások - kapcsok: Alagút típusú csatlakozó (alsó oldal) 2,5...35 mm², Alagút típusú csatlakozó (felső oldal) 2,5...35 mm²
Meghúzási nyomaték: 2,5 N.m
Kompatibilitási kód: IPRD8r
Környezeti feltételek
IK védelmi fokozat: IK03 az IEC 62262 szerint
Relatív páratartalom: 5...95 %
Üzemi magasság: 2000 m
Környezeti levegő hőmérséklete működés közben: -25...60 °C
Környezeti levegő hőmérséklete tároláskor: -40...85 °C
