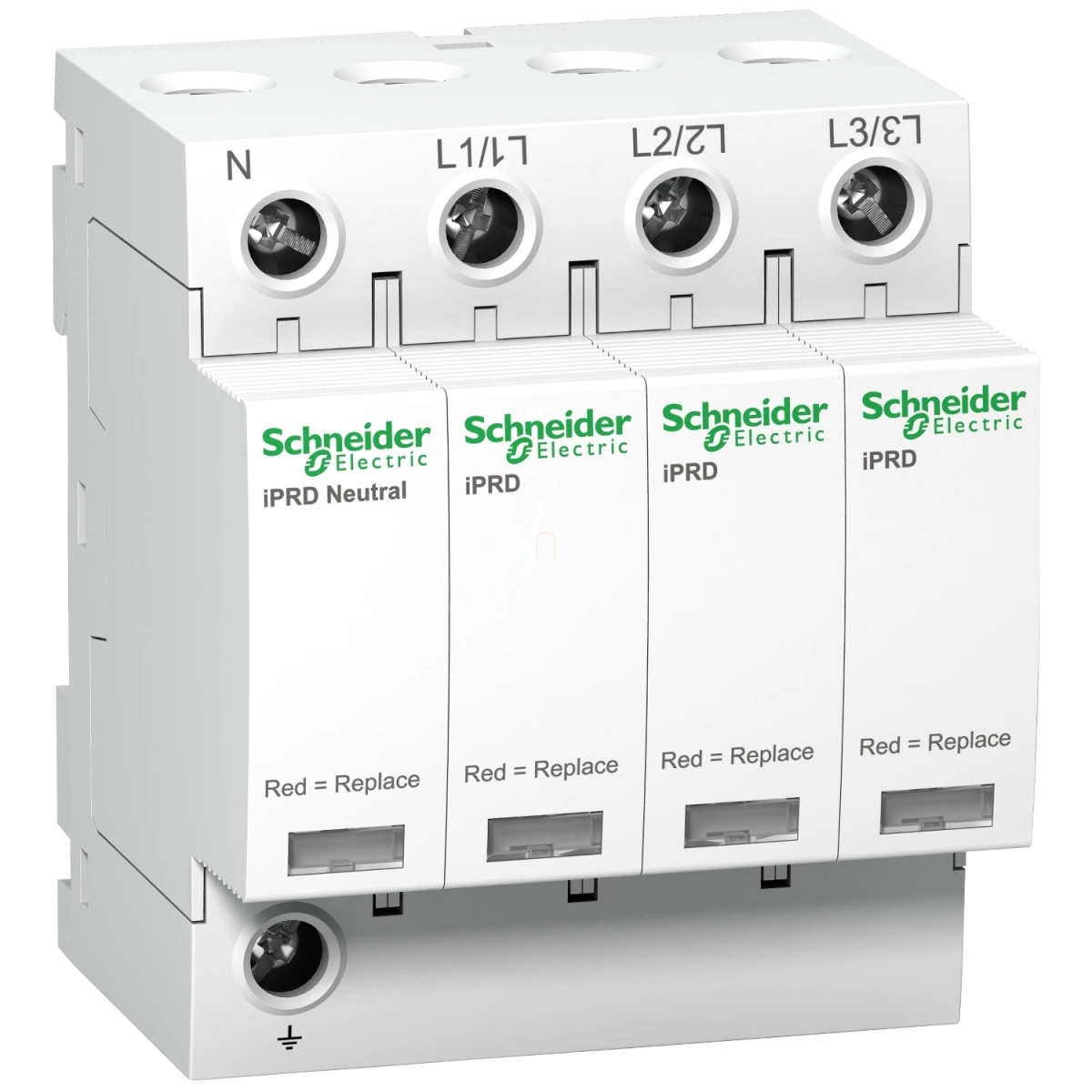

Az A9L08600 típusú Schneider Electric Acti9 iPRD8 túlfeszültség-korlátozó ideális megoldást jelent az elektromos elosztóhálózatok védelmére a villámcsapásokból és kapcsolási tranziens túlfeszültségekből eredő károsodások ellen. Ez a moduláris túlfeszültség-levezető 3P+N kialakítással rendelkezik, így tökéletes választás háromfázisú rendszerekhez.
A készülék az Acti9 termékcsalád tagjaként a Schneider Electric minőségi szabványainak megfelelően készült, amit a CE, NF és KEMA-KEUR tanúsítványok is igazolnak. A termék 2-es és 3-as típusú kombinált túlfeszültség-védelmet biztosít, ami azt jelenti, hogy hatékonyan képes kezelni a közvetett villámcsapásokat és a kapcsolási túlfeszültségeket is. A készülék MOV (fémoxid varisztor) és GDT (gáztöltésű kisülőcső) technológiát kombinálva nyújt kimagasló védelmet.
A Schneider Electric Acti9 iPRD8 túlfeszültség-korlátozó 230/400V AC névleges üzemi feszültséggel rendelkezik (+/- 10% tűréssel), és 50/60 Hz frekvencián működik. A túlfeszültség-védelem maximális szintje rendkívül alacsony: L/N differenciális módban <1 kV (2-es típus) és <1,1 kV (3-as típus), míg N/PE és L/PE közös módban <1,4 kV (2-es típus) és <1,1 kV (3-es típus). A névleges levezetőáram 2,5 kA mind közös módban (L/PE és N/PE), mind differenciális módban (L/N), a maximális levezetőképesség pedig 8 kA mindhárom esetben. A készülék 10 kV-os nyitott áramköri feszültséggel (Uoc) rendelkezik 3-as típusú közös módban (N/PE) és differenciális módban (L/N).
Az A9L08600 alkalmas TT és TN-S földelési rendszerekhez is, ami sokoldalú felhasználhatóságot biztosít. A termék maximális folyamatos üzemi feszültsége (Uc) 350 V L/PE és L/N esetén, valamint 260 V N/PE esetén. Ideiglenes túlfeszültség esetén a készülék képes elviselni 337 V-ot L/N között 5 másodpercig, 442 V-ot L/PE között 5 másodpercig, és 1200 V-ot N/PE között 200 milliszekundumig biztonságos meghibásodási módban. A termék földmaradékárama mindössze 0,003 mA vagy 0,6 mA, ami biztonságos működést garantál.
A túlfeszültség-korlátozó számos leválasztó készülékkel kompatibilis, mint például az iC60L, IC60N és iC60H 10 A-es C jelleggörbéjű kismegszakítók, valamint 25 A-es vagy 80 A-es gG olvadóbiztosítók. A készülék DIN-sínre pattintható, 8×9 mm-es osztást foglal el (72 mm széles), magassága 85 mm, mélysége pedig 69 mm. A termék alul és felül egyaránt alagútszerű csatlakozókkal rendelkezik, amelyek 2,5–35 mm² keresztmetszetű vezetékek fogadására alkalmasak, 2,5 Nm meghúzási nyomatékkal. Fehér színű (RAL 9003), és nettó tömege mindössze 0,414 kg.
A Schneider Electric Acti9 iPRD8 túlfeszültség-korlátozó IK03 fokozatú mechanikai védettséggel rendelkezik az IEC 62262 szabvány szerint. A készülék széles üzemi hőmérséklettartományban, -25 és +60 °C között működőképes, és akár 2000 méteres tengerszint feletti magasságban is használható. A relatív páratartalom tekintetében 5% és 95% között toleráns. Az A9L08600 cikkszámú termék elsősorban villanyszerelőknek, ipari létesítmények karbantartóinak és olyan szakembereknek ajánlott, akik kiváló minőségű villámvédelmi megoldást keresnek elektromos rendszereik számára.
Schneider Electric Acti9 iPRD műszaki adatok
Általános jellemzők
Termékcsalád: IPRD
Termékcsalád: Acti9
Terméknév: Acti9 iPRD
Termék típusa: Túlfeszültség-korlátozó cserélhető betéttel
Rövid terméknév: iPRD8
Alkalmazás: Elosztás
Szabványok: EN 61643-11:2012, IEC 61643-11:2011
Termék tanúsítványok: CE
Minőségi címkék: NF, KEMA-KEUR
Pólusok leírása: 3P + N
Távjelzés: Nincs
Túlfeszültség-levezető típusa: Elektromos elosztóhálózat
Földelési rendszer: TT, TN-S
Kiegészítő információk
Túlfeszültség-levezető osztály típusa: 2-es + 3-as típus
Túlfeszültség-levezető technológia: MOV + GDT
Névleges üzemi feszültség: 230/400 V AC (+/- 10 %) 50/60 Hz
Névleges levezetőáram:
Közös mód: 2,5 kA (L/PE)
Közös mód: 2,5 kA (N/PE)
Differenciál mód: 2,5 kA (L/N)
Maximális levezetőáram:
Közös mód: 8 kA L/PE
Közös mód: 8 kA N/PE
Differenciál mód: 8 kA L/N
Nyitott áramköri feszültség:
10 kV 3-as típus közös mód N/PE
10 kV 3-as típus differenciál mód L/N
Maximális folyamatos üzemi feszültség:
Közös mód: 260 V N/PE
Közös mód: 350 V L/PE
Differenciál mód: 350 V L/N
Maximális feszültségvédelmi szint:
Közös mód <1,1 kV 3-as típus N/PE
Differenciál mód <1 kV 2-es típus L/N
Differenciál mód <1,1 kV 3-as típus L/N
Közös mód <1,4 kV 2-es típus N/PE
Ideiglenes túlfeszültség:
337 V L/N 5 s ellenállás
1200 V N/PE 200 ms biztonságos meghibásodási mód
442 V L/PE 5 s ellenállás
Fizikai jellemzők és csatlakozás
Leválasztó készülék típusa:
Kapcsolódó megszakító iC60L 10 A C görbe - Icu 25 kA
Kapcsolódó megszakító IC60N 10 A C görbe - Icu 10 kA
Kapcsolódó megszakító iC60H 10 A C görbe - Icu 15 kA
Kapcsolódó biztosító gG 25 A - Icu 15 kA
Kapcsolódó biztosító gG 80 A - Icu 50 kA
Szerelési mód: Rápattintható (DIN sín)
9 mm-es osztások: 8
Magasság: 85 mm
Szélesség: 72 mm
Mélység: 69 mm
Nettó tömeg: 0,414 kg
Szín: Fehér (RAL 9003)
Földmaradékáram: 0,003 mA, 0,6 mA
Csatlakozások - sorkapcsok:
Alagútszerű sorkapocs (alul) 2,5…35 mm²
Alagútszerű sorkapocs (felül) 2,5…35 mm²
Meghúzási nyomaték: 2,5 N.m
Kompatibilitási kód: IPRD8
Környezeti jellemzők
IK védettségi fokozat: IK03 az IEC 62262 szerint
Relatív páratartalom: 5…95 %
Üzemi magasság: 2000 m
Üzemi környezeti hőmérséklet: -25…60 °C
Tárolási környezeti hőmérséklet: -40…85 °C
