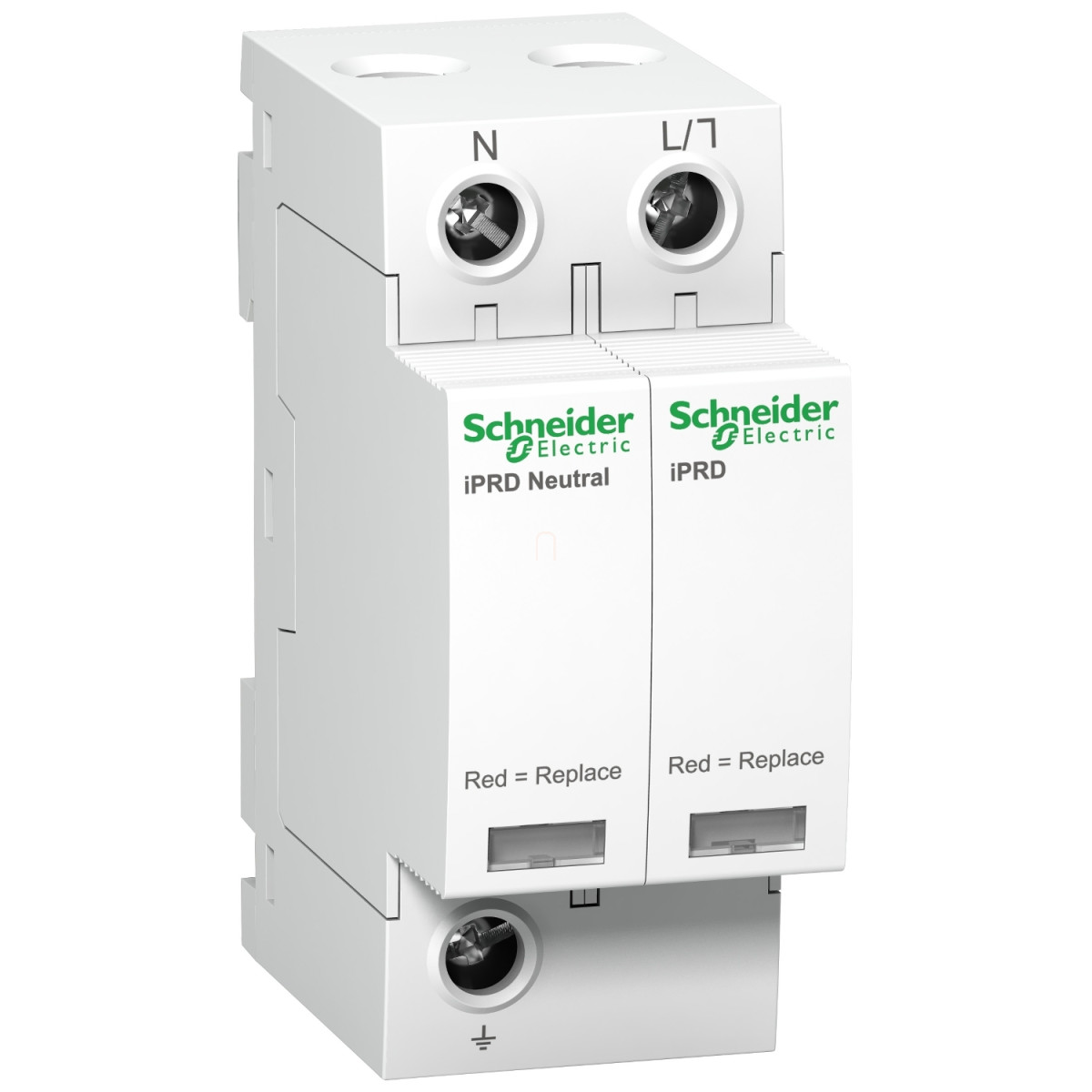

A Schneider Electric Acti9 iPRD8r túlfeszültség-korlátozó készülék kiváló védelmet nyújt villamos elosztóhálózatokhoz a légköri és kapcsolási túlfeszültségek ellen. Ez a modell (A9L08501) 1P+N pólusú kialakítással, 350V-os névleges feszültséggel és távjelzési lehetőséggel rendelkezik, így tökéletesen illeszkedik modern villamos rendszerekbe.
A készülék az Acti9 termékcsaládba tartozik, amely a Schneider Electric magas minőségű moduláris készülékeiből áll. Az iPRD8r túlfeszültség-korlátozó 2-es és 3-as típusú kombinált védelemmel rendelkezik, ami azt jelenti, hogy hatékonyan kezeli mind a közvetett villámcsapásból, mind a belső eredetű kapcsolási túlfeszültségekből származó zavarokat. A technológia MOV (fémoxid varisztor) és GDT (gázkisülésű cső) kombinációján alapul, amely kiváló védelmet biztosít az érzékeny elektronikus berendezések számára.
A beépített távjelzési funkciónak köszönhetően azonnal értesülhetsz a készülék állapotáról, hiszen az 1 váltóérintkezős kontaktus (1C/O) segítségével folyamatos monitoring valósítható meg. A készülék 230V AC (±10%) névleges üzemi feszültségen működik 50/60 Hz frekvencián. Maximális kisütőárama (Imax) 8 kA, ami megfelelő védelmet nyújt a legtöbb háztartási és kereskedelmi alkalmazásban. A védelmi szint (Up) differenciál módban kevesebb mint 1 kV (2-es típus L/N), illetve kevesebb mint 1,1 kV (3-as típus L/N) értékű. TN-S és TT földelési rendszerekben egyaránt használható, ami nagyfokú rugalmasságot biztosít a telepítés során.
A készülék szerelése rendkívül egyszerű: szabványos DIN-sínre pattintható, szélessége mindössze 36 mm (4 modul), magassága 85 mm, mélysége pedig 69 mm. A műanyag ház színe fehér (RAL 9003). A csatlakozások alagútszerű sorkapcsokkal történnek, amelyek 2,5-35 mm² keresztmetszetű vezetékek fogadására alkalmasak mind a felső, mind az alsó csatlakozási pontokon. A készülékhez több típusú megszakító is társítható, mint például iC60L 10A C görbe (25 kA), IC60N 10A C görbe (10 kA), vagy iC60H 10A C görbe (15 kA) kialakításban, illetve gG 25A (15 kA) vagy gG 80A (50 kA) olvadóbiztosítók is használhatók a telepítés során. Az IK03 ütésállósági fokozat megfelelő mechanikai védelmet biztosít, míg a -25°C és +60°C közötti működési hőmérséklet-tartomány széleskörű felhasználást tesz lehetővé.
Schneider Electric Acti 9 iPRD - A9L08501 - túlfeszültség - korlátozó, cs.bet. távjelzéssel, 8kA, 1P - N, 350V műszaki adatok
Általános tulajdonságok
Termékcsalád: IPRD
Termékvonal: Acti9
Terméknév: Acti9 iPRD
Termék vagy alkatrész típus: Túlfeszültség-korlátozó cserélhető betéttel
Eszköz rövid neve: iPRD8r
Eszköz alkalmazási területe: Elosztás
Szabványok: EN 61643-11:2012, IEC 61643-11:2011
Tanúsítványok: CE
Minőségi címkék: NF, KEMA-KEUR
Pólusok leírása: 1P + N
Távjelzés: Igen
Jeladó kontaktusok: 1 SD (1 C/O)
Túlfeszültség-védő típusa: Villamos elosztó hálózat
Földelési rendszer: TN-S, TT
Kiegészítő információk
Túlfeszültség-védő osztály: 2-es + 3-as típus
Túlfeszültség-védő technológia: MOV + GDT
Névleges üzemi feszültség [Ue]: 230 V AC (+/- 10 %) 50/60 Hz frekvencián
Névleges kisütőáram:
- Közös módus: 2,5 kA (L/PE)
- Közös módus: 2,5 kA (N/PE)
- Differenciál módus: 2,5 kA (L/N)
Maximális kisütőáram:
- Közös módus: 8 kA L/PE
- Közös módus: 8 kA N/PE
- Differenciál módus: 8 kA L/N
Nyitott áramköri feszültség [Uoc]:
- 10 kV 3-as típus közös módus N/PE
- 10 kV 3-as típus differenciál módus L/N
Maximális folyamatos üzemi feszültség [Uc]:
- Közös módus: 260 V N/PE
- Közös módus: 350 V L/PE
- Differenciál módus: 350 V L/N
Maximális feszültségvédelmi szint [Up]:
- Közös módus <1,1 kV 3-as típus N/PE
- Differenciál módus <1 kV 2-es típus L/N
- Differenciál módus <1,1 kV 3-as típus L/N
- Közös módus <1,4 kV 2-es típus N/PE
Ideiglenes túlfeszültség [Ut]:
- 337 V L/N 5 s ellenállás
- 1200 V N/PE 200 ms biztonságos meghibásodási mód
- 442 V L/PE 5 s ellenállás
Megszakító eszköz típusa:
- Társított megszakító iC60L 10 A C görbe - Icu 25 kA
- Társított megszakító IC60N 10 A C görbe - Icu 10 kA
- Társított megszakító iC60H 10 A C görbe - Icu 15 kA
- Társított biztosíték gG 25 A - Icu 15 kA
- Társított biztosíték gG 80 A - Icu 50 kA
Jelzőáramkör feszültsége: 0,25 A/250 V AC 50/60 Hz
Fizikai tulajdonságok
Szerelési mód: Bepattintható (DIN sínre)
9 mm-es osztások: 4
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 69 mm
Szín: Fehér (RAL 9003)
Földzárlati áram [Ipe]: 0,003 mA, 0,6 mA
Csatlakozások - kapcsok:
- Alagútszerű sorkapocs (alsó oldal) 2,5...35 mm²
- Alagútszerű sorkapocs (felső oldal) 2,5...35 mm²
Meghúzási nyomaték: 2,5 N.m
Kompatibilitási kód: IPRD8r
Környezeti paraméterek
IK védelmi fokozat: IK03 az IEC 62262 szerint
Relatív páratartalom: 5...95 %
Üzemi magasság: 2000 m
Környezeti levegő hőmérséklet üzemeléskor: -25...60 °C
Környezeti levegő hőmérséklet tároláskor: -40...85 °C
