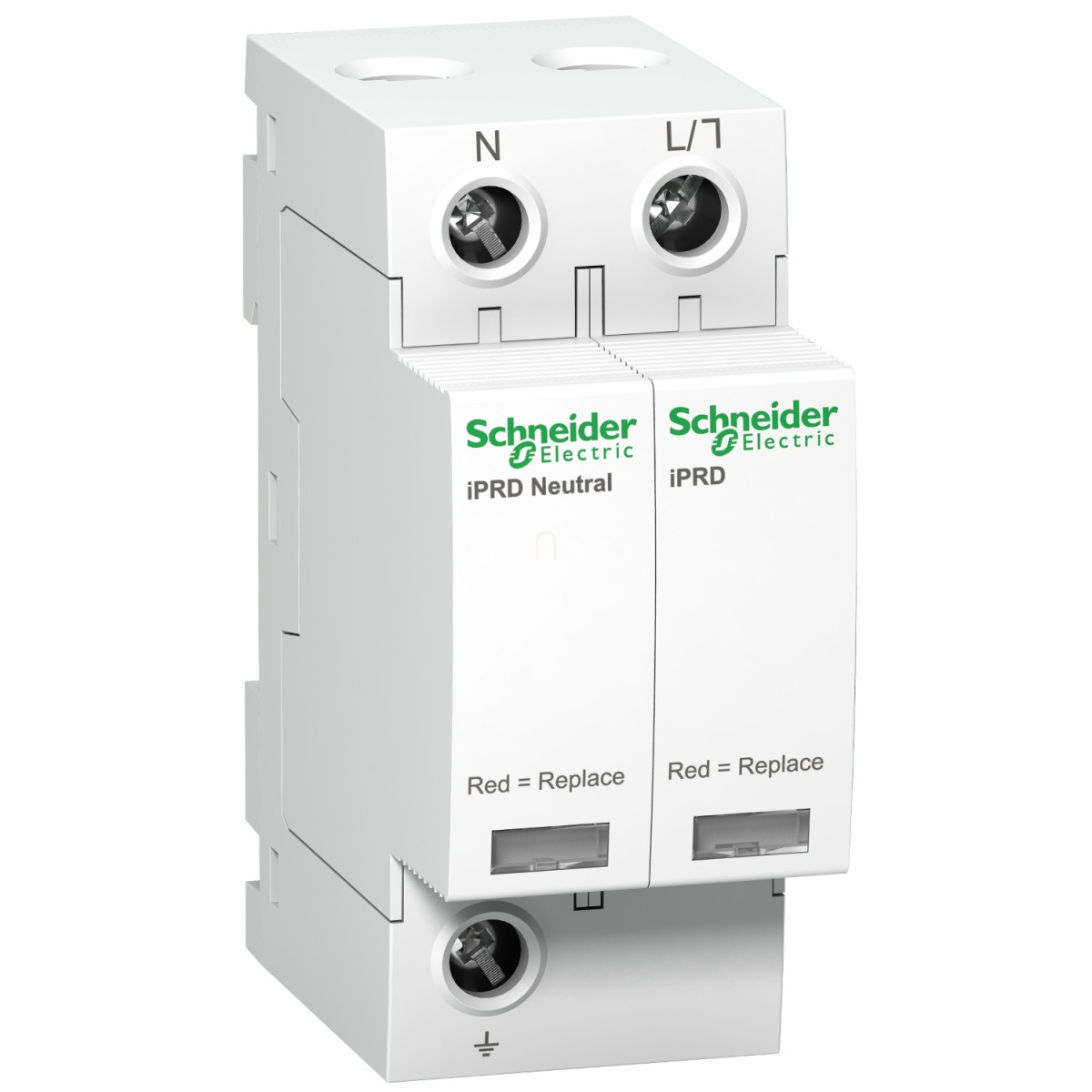

A Schneider Electric Acti9 iPRD8 modular túlfeszültség-levezető (A9L08500) egy professzionális megoldás az elektromos hálózatok túlfeszültség elleni védelmére. Ez a kompakt eszköz hatékony védelmet biztosít a villámlások és egyéb túlfeszültségek okozta károk ellen, megóvva az érzékeny elektromos berendezéseket és biztosítva a folyamatos, zavartalan működést.
Az Acti9 iPRD8 típusú túlfeszültség-levezető 1P+N konfigurációban került kialakításra, 350V névleges feszültséggel. A termék a Type 2+3 kombinált védelmi kategóriába tartozik, ami azt jelenti, hogy mind közepes, mind alacsony szintű túlfeszültségek ellen hatékony védelmet nyújt. A MOV (fémoxid varisztor) és GDT (gázkisülési cső) technológia kombinációja biztosítja a kimagasló védelmi teljesítményt. A túlfeszültség-levezető 230V AC (+/- 10%) névleges működési feszültséggel rendelkezik, és 50/60 Hz frekvencián üzemel. A maximális folyamatos üzemi feszültség (Uc) értéke differenciál módban (L/N) 350V, míg közös módban (L/PE) szintén 350V, illetve (N/PE) 260V.
Az Acti9 iPRD8 túlfeszültség-levezető névleges levezetési árama (In) közös módban (L/PE és N/PE) 2,5 kA, differenciál módban (L/N) szintén 2,5 kA. A maximális levezetési áram (Imax) mindhárom esetben (L/PE, N/PE és L/N) 8 kA, ami kiemelkedő védelmi kapacitást biztosít. A nyílt áramköri feszültség (Uoc) értéke 10 kV (Type 3, közös és differenciál módban). A maximális feszültségvédelmi szint (Up) differenciál módban kevesebb mint 1 kV (Type 2 L/N) és kevesebb mint 1,1 kV (Type 3 L/N), míg közös módban kevesebb mint 1,4 kV (Type 2 N/PE) és kevesebb mint 1,1 kV (Type 3 N/PE). Az ideiglenes túlfeszültség (Ut) tekintetében a készülék 337V L/N 5 másodperces, 442V L/PE 5 másodperces kitartást, valamint 1200V N/PE 200 milliszekundumos biztonságos meghibásodási módot biztosít.
A túlfeszültség-levezető használatához különböző típusú leválasztó eszközökkel párosítható: iC60L 10A C karakterisztikájú (Icu 25 kA), IC60N 10A C karakterisztikájú (Icu 10 kA), iC60H 10A C karakterisztikájú (Icu 15 kA) megszakítók, valamint gG 25A (Icu 15 kA) és gG 80A (Icu 50 kA) olvadóbiztosítékok. A szerelés egyszerű, DIN sínre pattintható, 4×9 mm széles, a teljes mérete 85 mm (magasság) × 36 mm (szélesség) × 69 mm (mélység). Az eszköz fehér színű (RAL 9003), a földzárlati áram (Ipe) értéke 0,6 mA vagy 0,003 mA. A csatlakozások alagút típusú sorkapcsokkal történnek, mind az alsó, mind a felső oldalon 2,5-35 mm² vezetékmérettel, 2,5 Nm meghúzási nyomatékkal.
Schneider Electric Acti 9 iPRD műszaki adatok
Főbb jellemzők
Termékcsalád: IPRD
Termékcsalád: Acti9
Terméknév: Acti9 iPRD
Terméktípus: Túlfeszültség-levezető cserélhető betéttel
Eszköz rövid neve: iPRD8
Felhasználási terület: Elosztás
Szabványok: EN 61643-11:2012, IEC 61643-11:2011
Tanúsítványok: CE
Minőségi címkék: KEMA-KEUR, NF
Pólus kialakítás: 1P + N
Távjelzés: Nincs
Túlfeszültség-levezető típus: Elektromos elosztóhálózat
Földelési rendszer: TN-S, TT
Műszaki jellemzők
Túlfeszültség-levezető osztály: Type 2 + 3
Túlfeszültség-levezető technológia: MOV + GDT
Névleges működési feszültség [Ue]: 230 V AC (+/- 10 %) 50/60 Hz
Névleges levezetési áram: Közös mód: 2.5 kA (L/PE), Közös mód: 2.5 kA (N/PE), Differenciál mód: 2.5 kA (L/N)
Maximális levezetési áram: Közös mód: 8 kA L/PE, Közös mód: 8 kA N/PE, Differenciál mód: 8 kA L/N
Nyílt áramköri feszültség [Uoc]: 10 kV type 3 közös mód N/PE, 10 kV type 3 differenciál mód L/N
Maximális folyamatos üzemi feszültség [Uc]: Közös mód: 260 V N/PE, Közös mód: 350 V L/PE, Differenciál mód: 350 V L/N
Maximális feszültségvédelmi szint [Up]: Közös mód <1.1 kV type 3 N/PE, Differenciál mód <1 kV type 2 L/N, Differenciál mód <1.1 kV type 3 L/N, Közös mód <1.4 kV type 2 N/PE
Ideiglenes túlfeszültség [Ut]: 337 V L/N 5 s kitartás, 1200 V N/PE 200 ms biztonságos meghibásodási mód, 442 V L/PE 5 s kitartás
Telepítés és fizikai jellemzők
Leválasztó eszköz típus: Kapcsolódó megszakító iC60L 10 A C görbe - Icu 25 kA, Kapcsolódó megszakító IC60N 10 A C görbe - Icu 10 kA, Kapcsolódó megszakító iC60H 10 A C görbe - Icu 15 kA, Kapcsolódó biztosíték gG 25 A - Icu 15 kA, Kapcsolódó biztosíték gG 80 A - Icu 50 kA
Szerelési mód: Felpattintható (DIN sín)
9 mm osztás: 4
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 69 mm
Szín: Fehér (RAL 9003)
Földzárlati áram [Ipe]: 0.6 mA, 0.003 mA
Csatlakozások - sorkapcsok: Alagút típusú sorkapocs (alul) 2.5...35 mm², Alagút típusú sorkapocs (felül) 2.5...35 mm²
Meghúzási nyomaték: 2.5 N.m
Kompatibilitási kód: IPRD8
Környezeti feltételek
IK védettségi fokozat: IK03 az IEC 62262 szerint
Relatív páratartalom: 5...95 %
Üzemi magasság: 2000 m
Környezeti hőmérséklet működés közben: -25...60 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
