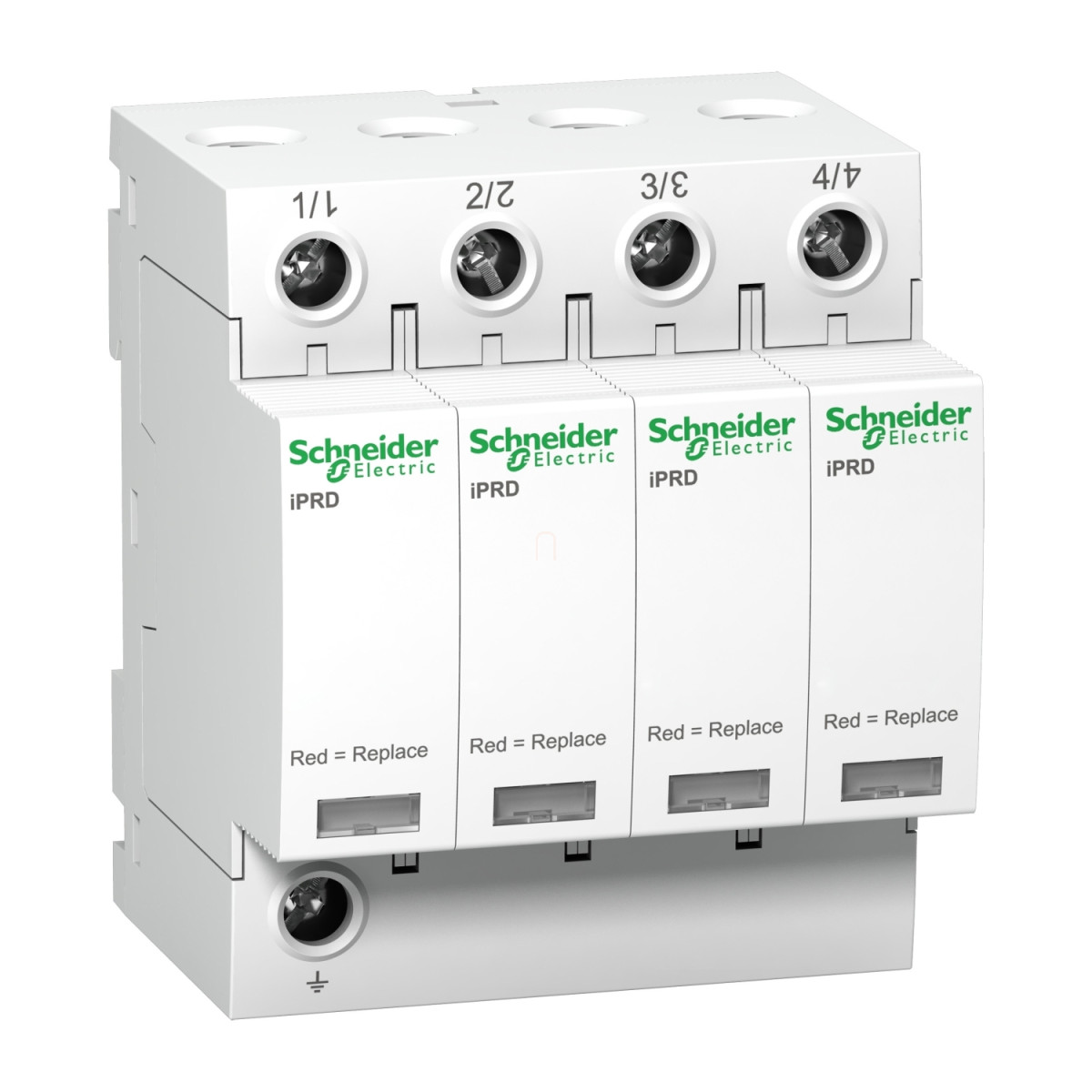

Az Acti9 iPRD8r moduláris túlfeszültség-korlátozó a Schneider Electric iparágvezető megoldása az elektromos elosztóhálózatok védelmére. Ez a 4 pólusú, IT földelési rendszerhez tervezett eszköz hatékony védelmet nyújt a villámcsapások és kapcsolási túlfeszültségek ellen, megóvva a létesítményed értékes elektromos berendezéseit a károsodástól.
A túlfeszültség-korlátozó A9L08421 cikkszámmal azonosítható, és az Acti9 termékcsalád tagja, amely a Schneider Electric világszerte elismert minőségét képviseli. Az iPRD8r modell a 2+3 típusú túlfeszültség-védelem kategóriába tartozik, amely kombinált védelmet biztosít, így ideális választás mind az elosztóhálózatok, mind a végfelhasználói készülékek védelmére. A MOV (fémoxid varisztor) technológiára épülő készülék 230/400V AC névleges feszültségen működik (±10% tűréssel), és akár 8 kA-es maximális levezetőképességgel rendelkezik mind az L/PE, mind az N/PE vezetők között.
Az eszköz számos kiemelkedő műszaki paraméterrel büszkélkedhet. A közös módusú névleges kisütőáram 2,5 kA (L/PE és N/PE vonalakon), maximális folyamatos üzemi feszültség közös módban 460V L/PE, feszültségvédelmi szint pedig kevesebb mint 1,6 kV (2-es típus) és 1,8 kV (3-as típus) a különböző módokban. Ideiglenes túlfeszültség esetén 337V L/N esetén 5 másodpercig, 1455V L/PE és N/PE esetén 200 milliszekundumig tart ki biztonságos hibaüzemmódban. A rövidzárlati ellenállás 5 kA 415V Ph/Ph feszültségnél, valamint kompatibilis különböző megszakítókkal (iC60L, IC60N, iC60H) és biztosítékokkal (gG 25A, gG 80A). A távjelzés funkció lehetővé teszi a távoli állapotfigyelést, 1 SD (1 C/O) jelzőérintkezővel, 0,25 A/250V AC 50/60 Hz jelzőáramkör-feszültséggel.
A telepítés rendkívül egyszerű a DIN-sínre pattintható kialakításnak köszönhetően. A készülék méretei: 85 mm magasság, 72 mm szélesség, 69 mm mélység, 8 darab 9 mm-es osztással. Csatlakoztatása alagút típusú sorkapcsokkal (felül vagy alul) történik, amelyek 2,5-25 mm² merev, illetve 4-16 mm² rugalmas és érvéghüvelyes vezetékeket is befogadnak 3,5 Nm meghúzási nyomatékkal. A fehér (RAL 9003) színű, 450 g súlyú készülék széles működési hőmérséklet-tartománnyal rendelkezik (-25...60 °C), és 2000 m-es tengerszint feletti magasságig használható 5-95% relatív páratartalom mellett. A földmaradékáram mindössze 0,6 mA, így nem okoz problémát a kismegszakítókkal való együttműködés során.
Schneider Electric Acti 9 iPRD - A9L08421 - 8r 8 KA 460V 4P IT túlfeszültség-korlátozó műszaki adatok
Fő tulajdonságok
Termékcsalád: IPRD
Termékcsalád: Acti9
Terméknév: Acti9 iPRD
Terméktípus: Cserélhető betétes túlfeszültség-levezető
Eszköz rövid neve: iPRD8r
Eszköz alkalmazás: Elosztás
Szabványok: EN 61643-11:2012, IEC 61643-11:2011
Termék tanúsítványok: CE
Pólusok leírása: 4P
Távjelzés: Igen
Jelzőérintkezők összetétele: 1 SD (1 C/O)
Túlfeszültség-levezető típus: Elektromos elosztóhálózat
Földelési rendszer: IT
Kiegészítő információk
Túlfeszültség-levezető osztály: 2+3 típus
Túlfeszültség-levezető technológia: MOV
Névleges üzemi feszültség [Ue]: 230/400 V AC (+/- 10 %) 50/60 Hz frekvencián
Névleges kisütőáram: Közös mód: 2,5 kA (L/PE), Közös mód: 2,5 kA (N/PE)
Maximális kisütőáram: Közös mód: 8 kA L/PE, Közös mód: 8 kA N/PE
Maximális folyamatos üzemi feszültség [Uc]: Közös mód: 460 V L/PE
Maximális feszültségvédelmi szint [Up]: Közös mód <1,6 kV 2-es típus L/PE, Közös mód <1,8 kV 3-as típus L/PE, Közös mód <1,6 kV 2-es típus N/PE, Közös mód <1,8 kV 3-as típus N/PE
Ideiglenes túlfeszültség [Ut]: 337 V L/N 5 s kitartás, 1455 V L/PE 200 ms biztonságos hibaüzemmód, 1455 V N/PE 200 ms biztonságos hibaüzemmód
Rövidzárlati ellenállás: 5 kA 415 V Ph/Ph
Leválasztó eszköz típusa: Kapcsolódó megszakító iC60L 10 A C görbe - Icu 25 kA, Kapcsolódó megszakító IC60N 10 A C görbe - Icu 10 kA, Kapcsolódó megszakító iC60H 10 A C görbe - Icu 15 kA, Kapcsolódó biztosíték gG 25 A - Icu 15 kA, Kapcsolódó biztosíték gG 80 A - Icu 50 kA
Fizikai jellemzők és csatlakoztatás
Jelzőáramkör feszültsége: 0,25 A/250 V AC 50/60 Hz
Szerelési mód: Pattintható (DIN sín)
9 mm-es osztások: 8
Magasság: 85 mm
Szélesség: 72 mm
Mélység: 69 mm
Nettó tömeg: 450 g
Szín: Fehér (RAL 9003)
Földmaradékáram [Ipe]: 0,6 mA
Csatlakozások - sorkapcsok: Alagút típusú sorkapocs (felül vagy alul) 2,5...25 mm² merev, Alagút típusú sorkapocs (felül vagy alul) 4...16 mm² rugalmas, Alagút típusú sorkapocs (felül vagy alul) 4...16 mm² rugalmas érvéghüvellyel
Meghúzási nyomaték: 3,5 N.m
Kompatibilitási kód: IPRD8r
Környezeti paraméterek
Relatív páratartalom: 5...95 %
Üzemi tengerszint feletti magasság: 2000 m
Környezeti levegő hőmérséklet üzemeléskor: -25...60 °C
Környezeti levegő hőmérséklet tároláskor: -40...85 °C
