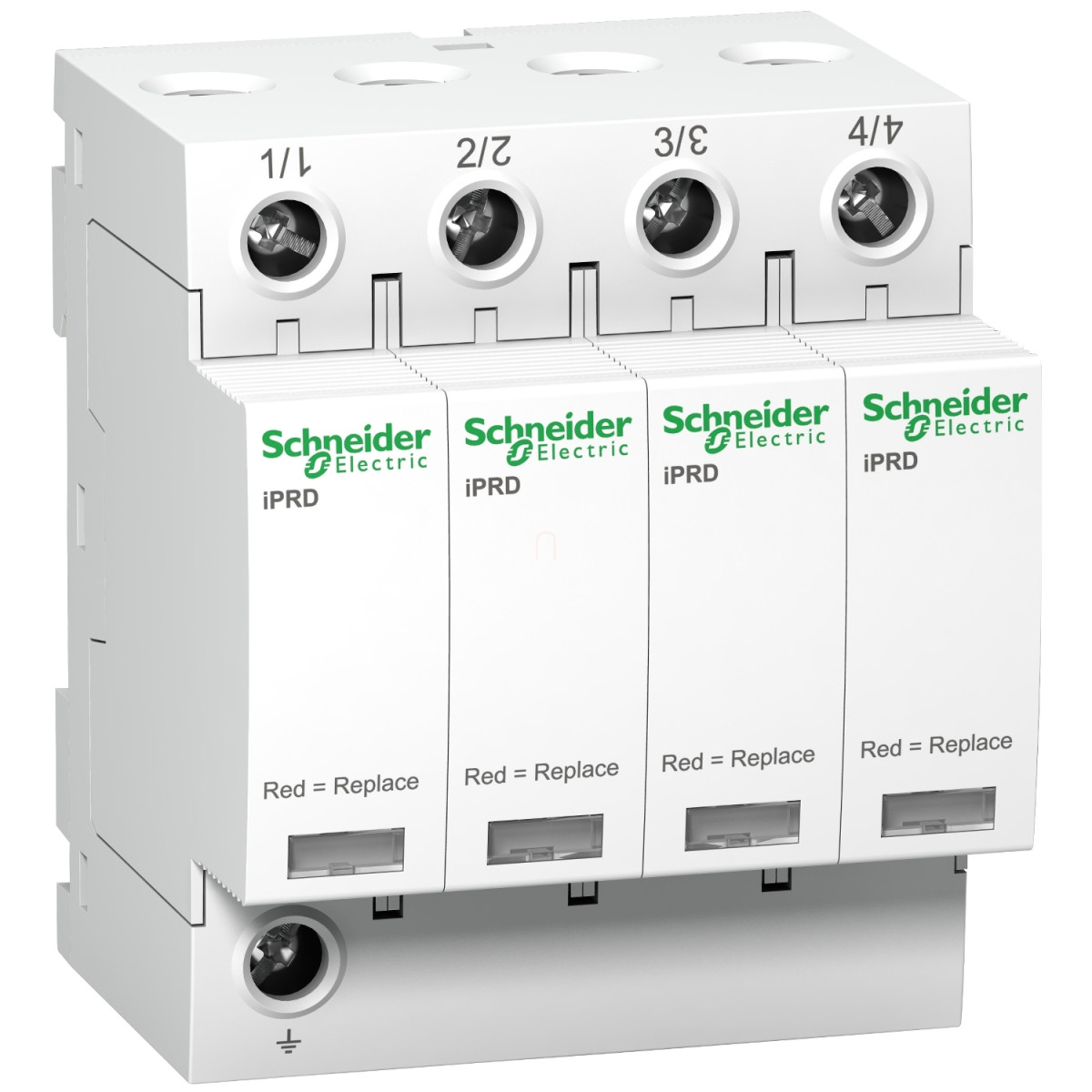

Az Acti9 iPRD8 túlfeszültség-korlátozó a Schneider Electric moduláris védelmi készülékek kiváló megoldása az elektromos hálózatok védelmére. Az A9L08400 cikkszámú, 4 pólusú, 350V-os modell hatékonyan védi az elektromos berendezéseket a hálózaton előforduló túlfeszültségekkel szemben, mint például a villámcsapások vagy a kapcsolási túlfeszültségek okozta károk ellen.
A készülék a 2-es és 3-as típusú túlfeszültség-védelmi osztályba tartozik, ami kombinált védelmet biztosít mind a közeli, mind a távoli túlfeszültség-hatásokkal szemben. Technológiájában ötvözi a fémoxid varisztor (MOV) és gázkisülési cső (GDT) előnyeit, így komplex védelmi megoldást nyújt. A készülék 230/400V AC (+/- 10%) névleges üzemi feszültségen működik 50/60 Hz frekvencián. Maximális folyamatos üzemi feszültsége (Uc) fázis/föld viszonylatban 350V, nulla/föld viszonylatban pedig 260V.
Az iPRD8 túlfeszültség-korlátozó névleges levezetőképessége fázis/föld és nulla/föld viszonylatban egyaránt 2,5 kA, míg maximális levezetőképessége közös módusban 8 kA. A védelmi szint (Up) kevesebb mint 1,1 kV a 2-es típusnál és kevesebb mint 1,2 kV a 3-as típusnál, ami kiemelkedő védelmet biztosít az érzékeny elektronikai berendezések számára. A készülék ideiglenes túlfeszültség (Ut) tűrőképessége fázis/nulla viszonylatban 337V 5 másodpercig, illetve nulla/föld viszonylatban 1200V 200 milliszekundumig biztonságos hibaüzemmódban.
A túlfeszültség-korlátozó DIN-sínre pattintható, 8 darab 9 mm-es egységet foglal el a sínből. Méretei: 85 mm magasság, 72 mm szélesség és 69 mm mélység. A készülék csatlakoztatása alul és felül egyaránt alagút típusú sorkapcsokkal történik, amelyek 2,5-35 mm² keresztmetszetű vezetékek fogadására alkalmasak. A csatlakozások meghúzási nyomatéka 2,5 Nm. A termék TN-C-S földelési rendszerekhez alkalmazható, és nem rendelkezik távjelzési funkcióval. Az iPRD8 túlfeszültség-korlátozó iC60L 10A C karakterisztikájú (Icu 25 kA), iC60N 10A C karakterisztikájú (Icu 10 kA), iC60H 10A C karakterisztikájú (Icu 15 kA) kismegszakítókkal, illetve gG 25A (Icu 15 kA) vagy gG 80A (Icu 50 kA) olvadóbiztosítókkal használható. A készülék fehér (RAL 9003) színű, IK03 ütésállósággal rendelkezik az IEC 62262 szabvány szerint, működési hőmérséklettartománya -25...60 °C, tárolási hőmérséklettartománya -40...85 °C, relatív páratartalom-tűrése 5-95%, és 2000 m tengerszint feletti magasságig használható.
Schneider Electric Acti 9 iPRD - A9L08400 műszaki adatok
Általános jellemzők
Termékcsalád: IPRD
Terméksorozat: Acti9
Terméknév: Acti9 iPRD
Termék típus: Túlfeszültség-korlátozó cserélhető betéttel
Eszköz rövid neve: iPRD8
Alkalmazási terület: Elosztás
Szabványok: EN 61643-11:2012, IEC 61643-11:2011
Tanúsítványok: CE
Minőségi jelölések: KEMA-KEUR, NF
Pólusok: 4P
Távjelzés: Nélkül
Túlfeszültség-korlátozó típusa: Elektromos elosztóhálózat
Földelési rendszer: TN-C-S
Műszaki specifikációk
Túlfeszültség-korlátozó osztály: 2-es + 3-as típus
Alkalmazott technológia: MOV + GDT
Névleges üzemi feszültség [Ue]: 230/400 V AC (+/- 10%) 50/60 Hz frekvencián
Névleges levezetőképesség: Közös módusú: 2,5 kA (L/PE), Közös módusú: 2,5 kA (N/PE)
Maximális levezetőképesség: Közös módusú: 8 kA L/PE, Közös módusú: 8 kA N/PE
Nyitott áramköri feszültség [Uoc]: 10 kV 3-as típus közös módusú L/PE, 10 kV 3-as típus közös módusú N/PE
Maximális folyamatos üzemi feszültség [Uc]: Közös módusú: 260 V N/PE, Közös módusú: 350 V L/PE
Maximális védelmi szint [Up]: Közös módusú <1,1 kV 2-es típus L/PE, Közös módusú <1,1 kV 2-es típus N/PE, Közös módusú <1,2 kV 3-as típus N/PE, Közös módusú <1,2 kV 3-as típus L/PE
Ideiglenes túlfeszültség [Ut]: 337 V L/N 5 s tűrés, 1200 V N/PE 200 ms biztonságos hibaüzemmód
Mechanikai jellemzők és telepítés
Leválasztó eszköz típusa: Kapcsolódó kismegszakító iC60L 10 A C görbe - Icu 25 kA, Kapcsolódó kismegszakító IC60N 10 A C görbe - Icu 10 kA, Kapcsolódó kismegszakító iC60H 10 A C görbe - Icu 15 kA, Kapcsolódó olvadóbiztosító gG 25 A - Icu 15 kA, Kapcsolódó olvadóbiztosító gG 80 A - Icu 50 kA
Szerelési mód: Rápattintható (DIN sín)
9 mm-es egységek: 8
Magasság: 85 mm
Szélesség: 72 mm
Mélység: 69 mm
Szín: Fehér (RAL 9003)
Földzárlati maradékáram [Ipe]: 0,003 mA, 0,6 mA
Csatlakozások: Alagút típusú sorkapocs (alsó oldal) 2,5...35 mm², Alagút típusú sorkapocs (felső oldal) 2,5...35 mm²
Meghúzási nyomaték: 2,5 N.m
Kompatibilitási kód: IPRD8r
Környezeti jellemzők
IK védettségi fokozat: IK03 az IEC 62262 szerint
Relatív páratartalom: 5...95%
Üzemeltetési magasság: 2000 m
Környezeti hőmérséklet üzemeltetés során: -25...60 °C
Környezeti hőmérséklet tárolás során: -40...85 °C
