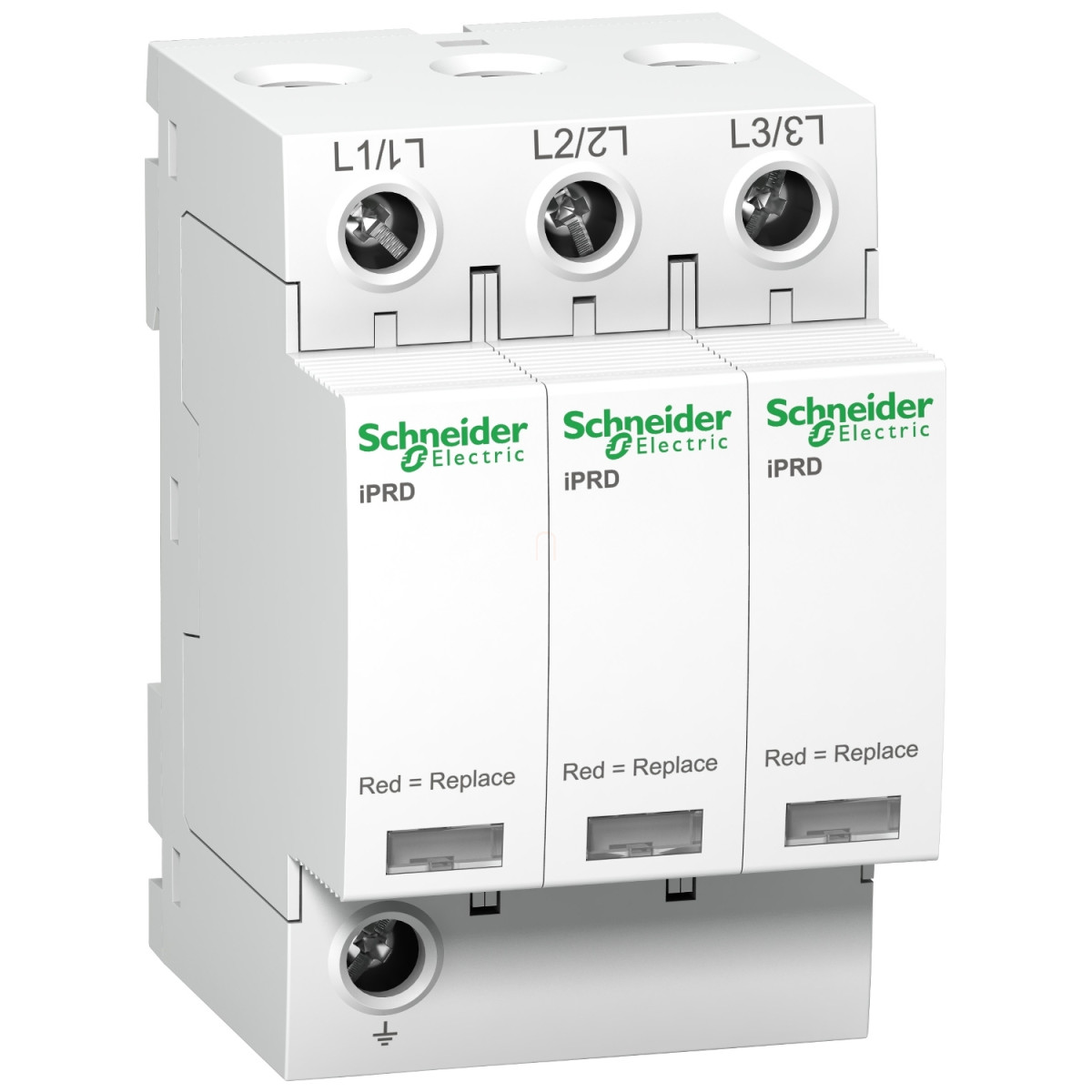

A Schneider Electric Acti9 iPRD8r A9L08321 típusú túlfeszültség-korlátozó egy moduláris, 3 pólusú eszköz, amely kiváló védelmet biztosít az elektromos hálózatokban előforduló túlfeszültségek ellen. A készülék kifejezetten IT földelési rendszerű hálózatokhoz lett kifejlesztve, ahol a maximális folyamatos üzemi feszültség 460V. Ez a Type 2 + 3 kombinált osztályú túlfeszültség-korlátozó tökéletes választás elosztóhálózatok védelmére.
A túlfeszültség-korlátozó MOV (Metal Oxide Varistor) technológiát alkalmaz, amely megbízható védelmet nyújt a légköri és kapcsolási túlfeszültségek ellen. Nominális kisütőárama 2,5 kA (L/PE) közös módusban, míg maximális kisütőárama 8 kA L/PE viszonylatban. A készülék maximális feszültségvédelmi szintje közös módusban kevesebb mint 1,6 kV (Type 2) és kevesebb mint 1,8 kV (Type 3) L/PE viszonylatban. A túlfeszültség-korlátozó 337 V L/N 5 másodperces túlfeszültséget képes elviselni, valamint 1455 V L/PE és 1455 V N/PE 200 milliszekundumos biztonságos meghibásodási módban.
A Schneider Electric Acti9 iPRD8r távjelzéssel rendelkezik, amely lehetővé teszi a készülék állapotának távoli figyelését. A jelzőérintkező 1 SD (1 C/O) konfigurációjú, 0,25 A/250 V AC 50/60 Hz jelzőáramkör feszültséggel. Ez a funkció különösen hasznos ipari környezetben vagy kritikus infrastruktúrában, ahol fontos a túlfeszültség-védelmi rendszer folyamatos működésének ellenőrzése. A túlfeszültség-korlátozó rövidzárlati ellenállása 5 kA 415 V Ph/Ph viszonylatban.
A túlfeszültség-korlátozó szabványos DIN-sínre pattintható, szélességét tekintve 6 darab 9 mm-es osztásnak felel meg, azaz 54 mm széles. További méretei: 85 mm magas és 69 mm mély. A termék fehér (RAL 9003) színű, tömege 340 g. A földzárlati maradékáram értéke 0,6 mA. Az eszköz kompatibilitási kódja IPRD8r. A termék csatlakozási lehetőségei sokoldalúak: alagút típusú csatlakozók (felül vagy alul) 2,5...25 mm² merev vezetékhez, 4...16 mm² rugalmas vezetékhez, illetve 4...16 mm² rugalmas vezetékhez érvéghüvellyel. A csatlakozók meghúzási nyomatéka 3,5 Nm.
A Schneider Electric Acti9 iPRD8r A9L08321 túlfeszültség-korlátozó széles környezeti feltételek között működőképes: -25...60 °C üzemi hőmérséklet, 5...95% relatív páratartalom, 2000 m tengerszint feletti magasság. Tárolási hőmérséklet-tartománya -40...85 °C. A túlfeszültség-korlátozó leválasztó eszközeként használható iC60L 10 A C-karakterisztikájú megszakító (Icu 25 kA), gG 25 A olvadóbiztosító (Icu 15 kA) vagy gG 80 A olvadóbiztosító (Icu 50 kA).
Schneider Electric Acti 9 iPRD - A9L08321 - 8r 8 KA 460V 3P IT túlfeszültség-korlátozó műszaki adatok
Fő jellemzők
Termékcsalád: IPRD
Termékcsalád neve: Acti9
Terméknév: Acti9 iPRD
Termék típusa: Túlfeszültség-korlátozó cserélhető betéttel
Rövid terméknév: iPRD8r
Alkalmazási terület: Elosztás
Szabványok: EN 61643-11:2012, IEC 61643-11:2011
Tanúsítványok: CE
Pólusok leírása: 3P
Távjelzés: Van
Jelzőérintkezők összetétele: 1 SD (1 C/O)
Túlfeszültség-korlátozó típusa: Villamos elosztóhálózat
Földelési rendszer: IT
Kiegészítő információk
Túlfeszültség-korlátozó osztálya: Type 2 + 3
Túlfeszültség-korlátozó technológiája: MOV
Névleges üzemi feszültség [Ue]: 400 V AC (+/- 10 %) 50/60 Hz
Névleges kisütőáram: Közös mód: 2,5 kA (L/PE)
Maximális kisütőáram: Közös mód: 8 kA L/PE
Maximális folyamatos üzemi feszültség [Uc]: Közös mód: 460 V L/PE
Maximális feszültségvédelmi szint [Up]: Közös mód <1,6 kV type 2 L/PE, Közös mód <1,8 kV type 3 L/PE
Átmeneti túlfeszültség [Ut]: 337 V L/N 5 s ellenállás, 1455 V L/PE 200 ms biztonságos meghibásodási mód, 1455 V N/PE 200 ms biztonságos meghibásodási mód
Rövidzárlati ellenállás: 5 kA 415 V Ph/Ph
Leválasztó eszköz típusa: iC60L 10 A C-görbe - Icu 25 kA megszakító, gG 25 A - Icu 15 kA biztosító, gG 80 A - Icu 50 kA biztosító
Jelzőáramkör feszültsége: 0,25 A/250 V AC 50/60 Hz
Szerelési mód: Bepattintható (DIN-sínre)
9 mm-es osztások: 6
Fizikai jellemzők
Magasság: 85 mm
Szélesség: 54 mm
Mélység: 69 mm
Nettó tömeg: 340 g
Szín: Fehér (RAL 9003)
Földzárlati maradékáram [Ipe]: 0,6 mA
Csatlakozások - sorkapcsok: Alagút típusú sorkapocs (felül vagy alul) 2,5...25 mm² merev, Alagút típusú sorkapocs (felül vagy alul) 4...16 mm² rugalmas, Alagút típusú sorkapocs (felül vagy alul) 4...16 mm² rugalmas érvéghüvellyel
Meghúzási nyomaték: 3,5 Nm
Célország: Összes
Kompatibilitási kód: IPRD8r
Környezeti feltételek
Relatív páratartalom: 5...95 %
Üzemi tengerszint feletti magasság: 2000 m
Környezeti hőmérséklet működés közben: -25...60 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
