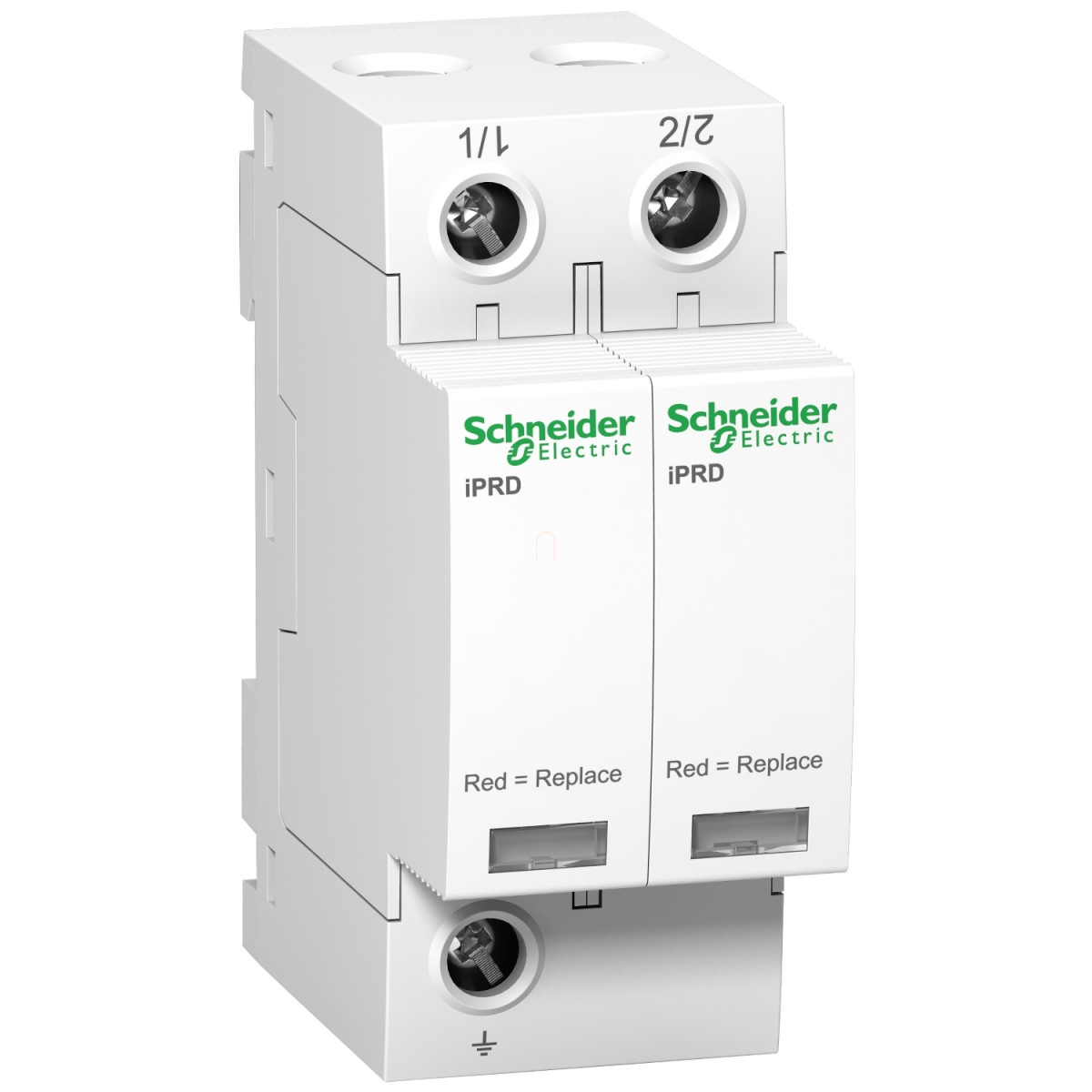

A Schneider Electric Acti9 iPRD8 túlfeszültség-levezetők kiemelkedő villámvédelmi megoldást kínálnak az elektromos hálózatod védelméhez. Az A9L08200 cikkszámú, 2P kialakítású, 350V-os modell ideális választás mind lakossági, mind ipari alkalmazásokhoz, ahol fontos a megbízható túlfeszültség elleni védelem.
Ez a Típus 2 + 3 kombinált túlfeszültség-levezető a Schneider Electric Acti9 termékcsalád tagja, amely kiemelkedő műszaki paraméterekkel rendelkezik. A készülék MOV technológiával működik, amely hatékony védelmet nyújt a villámcsapások közvetett hatásai és kapcsolási túlfeszültségek ellen. A beépíthető, cserélhető patront tartalmazó készülék gyorsan és egyszerűen telepíthető a 35 mm-es DIN-sínre, mindössze 4×9 mm-nyi helyet foglalva (36 mm szélesség). A fehér (RAL 9003) színű túlfeszültség-levezető TN-C-S földelési rendszerekben alkalmazható.
A Schneider Electric Acti9 iPRD8 A9L08200 túlfeszültség-levezető műszaki paraméterei kiemelkedőek: 230V AC (+/- 10%) névleges üzemi feszültségen működik 50/60 Hz-en. A maximális folyamatos üzemi feszültség (Uc) közös módban 350V L/PE és 350V N/PE között. A névleges levezetőképesség közös módban 2,5 kA (L/PE) és 2,5 kA (N/PE), míg a maximális levezetőképesség eléri a 8 kA-t mindkét közös módban. A nyitott áramköri feszültség (Uoc) 10 kV a típus 3 szerint közös módban. A védelmi szint (Up) kisebb mint 1 kV mind a típus 2, mind a típus 3 közös módú értékelés szerint, ami kivételes védelmet biztosít. Az ideiglenes túlfeszültségre vonatkozó értékei: 337V L/N 5 másodpercig tartó terheléssel, és 1200V N/PE 200 ms biztonságos meghibásodási móddal.
A készülék használatához megfelelő megszakító vagy biztosító alkalmazása szükséges. Használható iC60L 10A C karakterisztikájú megszakítóval (Icu 25 kA), IC60N 10A C karakterisztikájú megszakítóval (Icu 10 kA), iC60H 10A C karakterisztikájú megszakítóval (Icu 15 kA), vagy gG 25A (Icu 15 kA) illetve gG 80A (Icu 50 kA) biztosítóval is. A csatlakoztatás alagút típusú csatlakozókon keresztül történik, 2,5-35 mm² vezeték-keresztmetszetnél, 2,5 Nm meghúzási nyomatékkal. A földön fellépő maradékáram értéke 0,6 mA, illetve 0,003 mA.
Schneider Electric Acti 9 iPRD műszaki adatok
Általános jellemzők
Termékcsalád: IPRD
Termékcsalád neve: Acti9
Terméknév: Acti9 iPRD
Termék típusa: Túlfeszültség-levezető cserélhető patronnal
Rövid terméknév: iPRD8
Alkalmazás: Elosztás
Szabványok: EN 61643-11:2012, IEC 61643-11:2011
Terméktanúsítványok: CE
Minőségi címkék: KEMA-KEUR, NF
Pólusok leírása: 2P
Távjelzés: Nincs
Túlfeszültség-levezető típusa: Elektromos elosztóhálózat
Földelési rendszer: TN-C-S
Villamos paraméterek
Túlfeszültség-levezető osztály: 2 + 3 típus
Túlfeszültség-levezető technológia: MOV
Névleges üzemi feszültség [Ue]: 230 V AC (+/- 10 %) 50/60 Hz frekvencián
Névleges levezetőképesség: Közös módus: 2,5 kA (L/PE), Közös módus: 2,5 kA (N/PE)
Maximális levezetőképesség: Közös módus: 8 kA L/PE, Közös módus: 8 kA N/PE
Nyitott áramköri feszültség [Uoc]: 10 kV 3-as típus közös módus L/PE, 10 kV 3-as típus közös módus N/PE
Maximális folyamatos üzemi feszültség [Uc]: Közös módus: 350 V L/PE, Közös módus: 350 V N/PE
Maximális feszültségvédelmi szint [Up]: Közös módus <1 kV 2-es típus L/PE, Közös módus <1 kV 2-es típus N/PE, Közös módus <1 kV 3-as típus L/PE, Közös módus <1 kV 3-as típus N/PE
Ideiglenes túlfeszültség [Ut]: 337 V L/N 5 s kitartás, 1200 V N/PE 200 ms biztonságos meghibásodási mód
Mechanikai jellemzők
Szerelési mód: Rápattintható (DIN-sín)
9 mm-es osztások: 4
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 69 mm
Szín: Fehér (RAL 9003)
Csatlakozás
Földi maradékáram [Ipe]: 0,6 mA, 0,003 mA
Csatlakozások - kapcsok: Alagút típusú kapocs (alsó oldal) 2,5...35 mm², Alagút típusú kapocs (felső oldal) 2,5...35 mm²
Meghúzási nyomaték: 2,5 N.m
Környezeti feltételek
IK védelmi fokozat: IK03 az IEC 62262 szerint
Relatív páratartalom: 5...95 %
Üzemi magasság: 2000 m
Környezeti hőmérséklet működés közben: -25...60 °C
Környezeti hőmérséklet tárolás során: -40...85 °C
