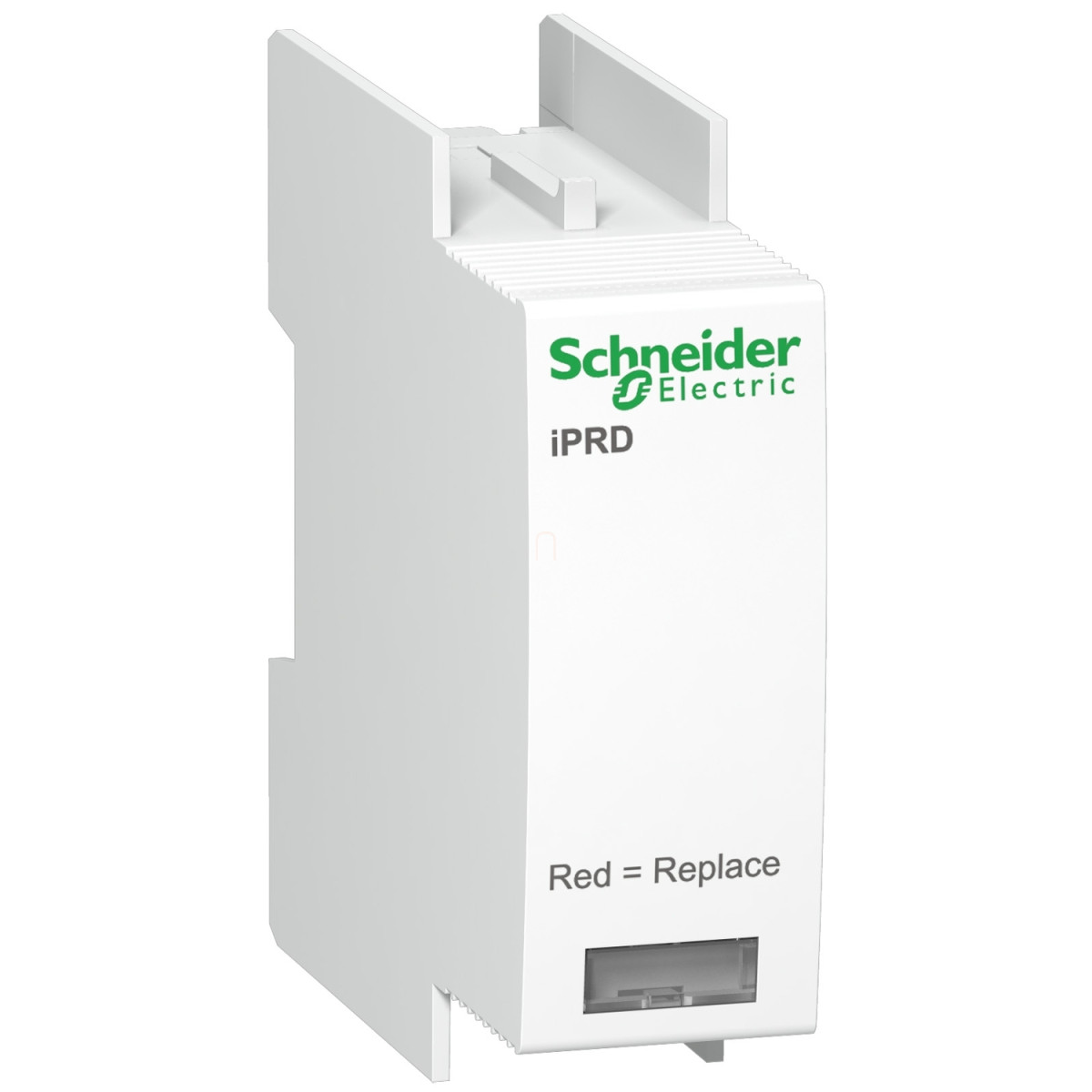

A Schneider Electric Acti9 iPRD C8-350 típusú cserebetét (A9L08102) egy kiváló minőségű alkatrész, amelyet kifejezetten az Acti9 iPRD túlfeszültség-védelmi eszközökhöz terveztek. Ez a kompakt és megbízható cserepatron a 2-es típusú túlfeszültségvédelem kategóriába tartozik, ami optimális megoldást jelent az elektromos elosztóhálózatok védelmére.
A C8-350 cserebetét kompatibilis az Acti9 iPRD8r és Acti9 iPRD8 túlfeszültség-védelmi eszközökkel, így széles körben alkalmazható különböző konfigurációkban. Az eszköz több változatban használható, beleértve az 1P, 1P+N, 2P, 3P, 3P+N és 4P típusú iPRD8 és iPRD8r sorozatú készülékeket. Ez a sokoldalúság lehetővé teszi, hogy a termék különféle elektromos rendszerekben, mind TN, mind TT földelési rendszerekben is hatékonyan működjön.
A C8-350 cserebetét MOV (Metal Oxide Varistor) technológiát alkalmaz, amely megbízható túlfeszültség-védelmet biztosít. A névleges üzemi feszültsége 230V AC 50Hz, míg a maximális folyamatos üzemi feszültsége (Uc) 350V. A névleges kisülési árama 2,5 kA, maximális kisülési árama pedig 8 kA, ami megfelelő védelmet nyújt a legtöbb túlfeszültségi esemény ellen. A válaszideje kevesebb mint 25 ns, ami rendkívül gyors reakciót biztosít a hirtelen fellépő túlfeszültségekkel szemben. A maximális feszültségvédelmi szint (Up) kevesebb mint 1,1 kV a 2-es típusú védelemnek megfelelően, ami hatékony védelmet nyújt az érzékeny elektronikai berendezések számára.
A termék praktikus plug-in szerelési móddal rendelkezik, ami egyszerűvé teszi a telepítést és cserét. Az SPD modulba szerelhető, méretei pedig kompaktak: 57 mm magasság, 18 mm szélesség és 56 mm mélység. A 2 darab 9 mm-es osztás ideális helykihasználást tesz lehetővé a kapcsolószekrényben. A fehér (RAL 9003) színű burkolat PBT (polibutilén-tereftalát) anyagból készült, amely tartós és hőálló tulajdonságokkal rendelkezik. A helyi jelzés a fehér/piros zászló segítségével történik, ami lehetővé teszi a készülék állapotának gyors vizuális ellenőrzését.
A Schneider Electric Acti9 iPRD C8-350 cserebetét széles üzemi hőmérséklet-tartományban (-25...60 °C) működik, és IP20-as védettséggel rendelkezik az elülső felületen. A relatív páratartalom tekintetében 5-90% között használható, és akár 2000 méter tengerszint feletti magasságig alkalmazható. Tárolási hőmérséklet-tartománya -40...85 °C között van. A termék megfelel a vonatkozó nemzetközi szabványoknak, beleértve az EN 61643-11 és IEC 61643-11:2011 előírásokat, valamint CE tanúsítvánnyal is rendelkezik.
Schneider Electric Acti9 iPRD - A9L08102 - cserebetét, C 8 - 350 műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméktípus: Cserebetét
Eszköz rövid neve: C8-350
Kompatibilitás: Acti9 iPRD8r, Acti9 iPRD8
Túlfeszültség-levezető típusa: Elektromos elosztóhálózat
Szabványok: EN 61643-11, IEC 61643-11: 2011
Minőségi tanúsítványok: CE
Műszaki paraméterek
Túlfeszültség-levezető osztálya: 2-es típus
Túlfeszültség-védelmi technológia: MOV
Termék rendeltetése: Túlfeszültség-védelmi eszköz iPRD8r 1P + N, iPRD8r 3P + N, iPRD8 1P, iPRD8 1P + N, iPRD8 2P, iPRD8 3P, iPRD8 3P + N, iPRD8 4P
Földelési rendszer: TN, TT
Névleges üzemi feszültség: 230 V AC 50 Hz
Névleges kisülési áram: 2,5 kA
Maximális kisülési áram: 8 kA
Maximális folyamatos üzemi feszültség: 350 V
Maximális feszültségvédelmi szint: <1,1 kV 2-es típus
Helyi jelzés: Zászló (fehér/piros)
Szerelési mód: Plug-in
Szerelési támasz: SPD modulba
9 mm-es osztások: 2
Fizikai jellemzők
Magasság: 57 mm
Szélesség: 18 mm
Mélység: 56 mm
Szín: Fehér (RAL 9003)
Anyag: PBT (polibutilén-tereftalát)
Válaszidő: < 25 ns
Környezeti jellemzők
IP védettségi fokozat: IP20 elülső felület
Relatív páratartalom: 5...90 %
Üzemi magasság: 0...2000 m
Környezeti hőmérséklet üzemelés közben: -25...60 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
