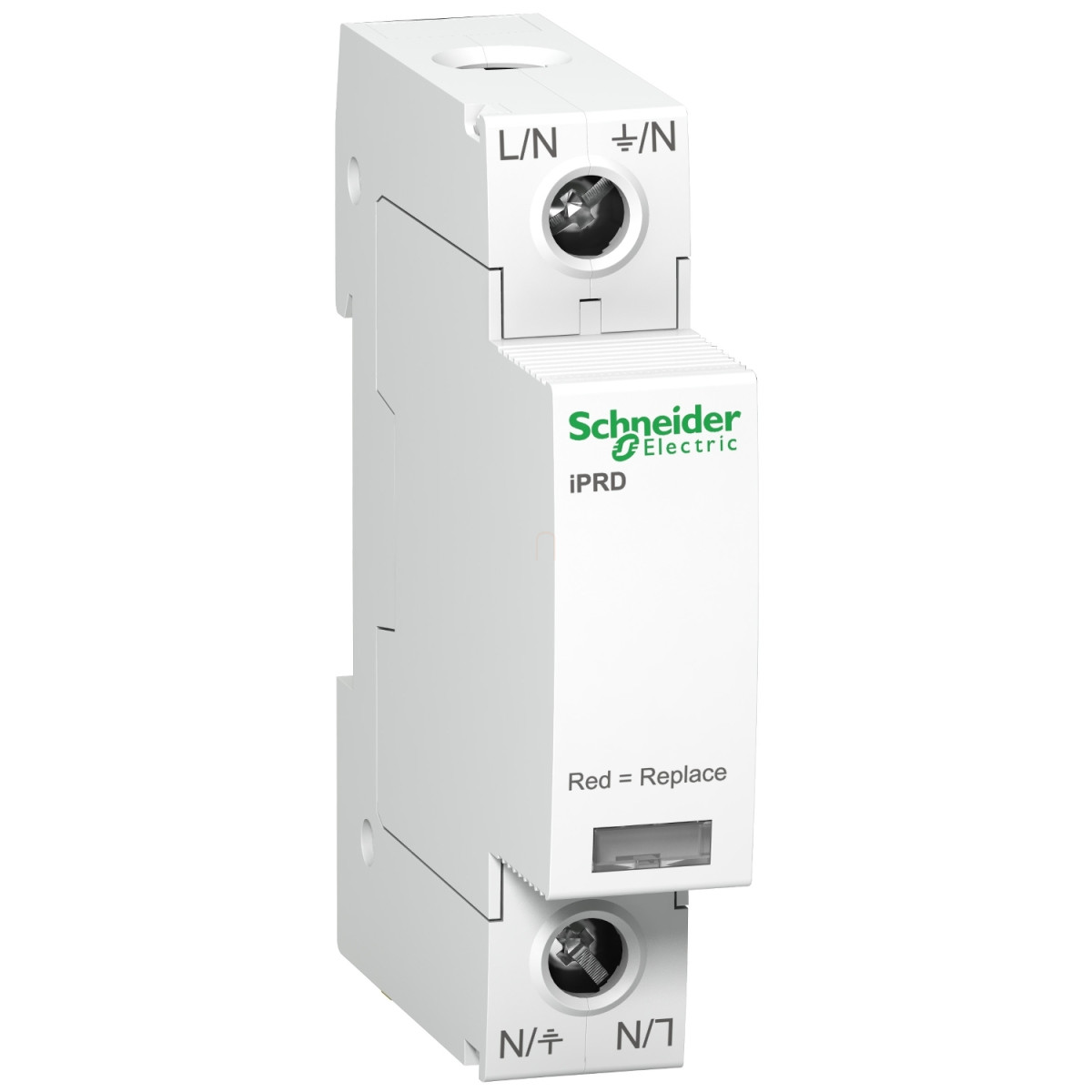

Az Acti9 iPRD8 moduláris túlfeszültség-korlátozó a Schneider Electric prémium minőségű termékcsaládjának tagja, amely kiváló védelmet biztosít villamos elosztóhálózatok számára. Az A9L08100 cikkszámú, 1P, 350V-os kivitel tökéletes megoldást nyújt a villamos hálózatban keletkező túlfeszültségek ellen, megvédve ezáltal az értékes elektromos berendezéseket és készülékeket a károsodástól.
Ez a Typ 2 + 3 osztályú túlfeszültség-korlátozó MOV (fémoxid varisztor) technológiát alkalmaz, amely rendkívül hatékony védelmet biztosít. Az egypólusú eszköz 230V AC (±10%) hálózatokban használható 50/60 Hz frekvencián, és kompatibilis TN-C és IT 230 földelési rendszerekkel. A névleges kisütőárama közös módban 2,5 kA (L/PE és N/PE), maximális kisütőárama pedig 8 kA (L/PE). A maximális folyamatos üzemi feszültség (Uc) 350V L/PE és N/PE viszonylatban, míg a feszültségvédelmi szint (Up) kevesebb mint 1 kV. A nyitott áramköri feszültség (Uoc) 10 kV. Ideiglenes túlfeszültség esetén a készülék 337V L/N feszültséget képes elviselni 5 másodpercig, illetve 1200V N/PE feszültséget 200 ms-ig biztonságos hibaüzemmódban.
A túlfeszültség-korlátozó felszerelése rendkívül egyszerű, mivel DIN-sínre pattintható. Méretei kompaktak: 85 mm magas, 18 mm széles és 69 mm mély, súlya mindössze 0,11 kg. Fehér (RAL 9003) színével harmonikusan illeszkedik a modern kapcsolószekrényekbe. A készülék csatlakoztatása alagút típusú csatlakozókapcsokkal történik, amelyek 2,5-35 mm² keresztmetszetű vezetékek fogadására alkalmasak mind felül, mind alul. A csatlakozások meghúzási nyomatéka 2,5 Nm.
Az iPRD8 túlfeszültség-korlátozóhoz különböző megszakítók társíthatók a megfelelő védelem érdekében: iC60L 10A C-görbe (Icu 25 kA), IC60N 10A C-görbe (Icu 10 kA), iC60H 10A C-görbe (Icu 15 kA), vagy gG 25A (Icu 15 kA), illetve gG 80A (Icu 50 kA) olvadóbiztosítók. A termék robusztus kialakításának köszönhetően széles hőmérséklettartományban (-25°C és +60°C között) használható, és IK03 ütésállósági fokozattal rendelkezik az IEC 62262 szabvány szerint. Az eszköz 5-95%-os relatív páratartalom mellett és akár 2000 m tengerszint feletti magasságig megbízhatóan működik. A Schneider Electric A9L08100 moduláris túlfeszültség-korlátozó minden vonatkozó szabványnak (EN 61643-11:2012, IEC 61643-11:2011) megfelel, és rendelkezik CE, NF, valamint KEMA-KEUR minőségi tanúsítványokkal.
Schneider Electric Acti 9 iPRD - A9L08100 - túlfeszültség - korlátozó, cs.bet. 8kA, 1P, 350V műszaki adatok
Fő jellemzők
Termékcsalád: IPRD
Terméksorozat: Acti9
Terméknév: Acti9 iPRD
Termék típusa: Túlfeszültség-korlátozó cserélhető betéttel
Rövid terméknév: iPRD8
Alkalmazás: Elosztás
Szabványok: EN 61643-11:2012, IEC 61643-11:2011
Terméktanúsítványok: CE
Minőségi jelölések: NF, KEMA-KEUR
Pólusszám: 1P
Távjelzés: Nincs
Túlfeszültség-korlátozó típusa: Elektromos elosztóhálózat
Földelési rendszer: TN-C, IT 230
Kiegészítő adatok
Túlfeszültség-korlátozó osztály: Typ 2 + 3
Túlfeszültség-korlátozó technológia: MOV
Névleges üzemi feszültség [Ue]: 230 V AC (+/- 10 %) 50/60 Hz-en
Névleges kisütőáram: Közös mód: 2,5 kA (L/PE), Közös mód: 2,5 kA (N/PE)
Maximális kisütőáram: Közös mód: 8 kA L/PE
Nyitott áramköri feszültség [Uoc]: 10 kV typ 3 közös mód L/PE
Maximális folyamatos üzemi feszültség [Uc]: Közös mód: 350 V L/PE, Közös mód: 350 V N/PE
Maximális feszültségvédelmi szint [Up]: Közös mód <1 kV typ 2 L/PE, Közös mód <1 kV typ 3 L/PE
Ideiglenes túlfeszültség [Ut]: 337 V L/N 5 s ellenállás, 1200 V N/PE 200 ms biztonságos hibaüzemmód
Leválasztó készülék típusa: Társított megszakító iC60L 10 A C-görbe - Icu 25 kA, Társított megszakító IC60N 10 A C-görbe - Icu 10 kA, Társított megszakító iC60H 10 A C-görbe - Icu 15 kA, Társított biztosíték gG 25 A - Icu 15 kA, Társított biztosíték gG 80 A - Icu 50 kA
Szerelési mód: Felcsatolható (DIN sín)
9 mm osztások: 2
Magasság: 85 mm
Szélesség: 18 mm
Mélység: 69 mm
Szín: Fehér (RAL 9003)
Földmaradvány áram [Ipe]: 0,003 mA, 0,6 mA
Csatlakozás - kapcsok: Alagút típusú kapocs (alsó) 2,5…35 mm², Alagút típusú kapocs (felső) 2,5…35 mm²
Meghúzási nyomaték: 2,5 Nm
Kompatibilitási kód: IPRD8
Környezet
IK védettségi fokozat: IK03 az IEC 62262 szerint
Relatív páratartalom: 5…95 %
Üzemi magasság: 2000 m
Környezeti hőmérséklet üzemelés közben: -25…60 °C
Környezeti hőmérséklet tároláskor: -40…85 °C
