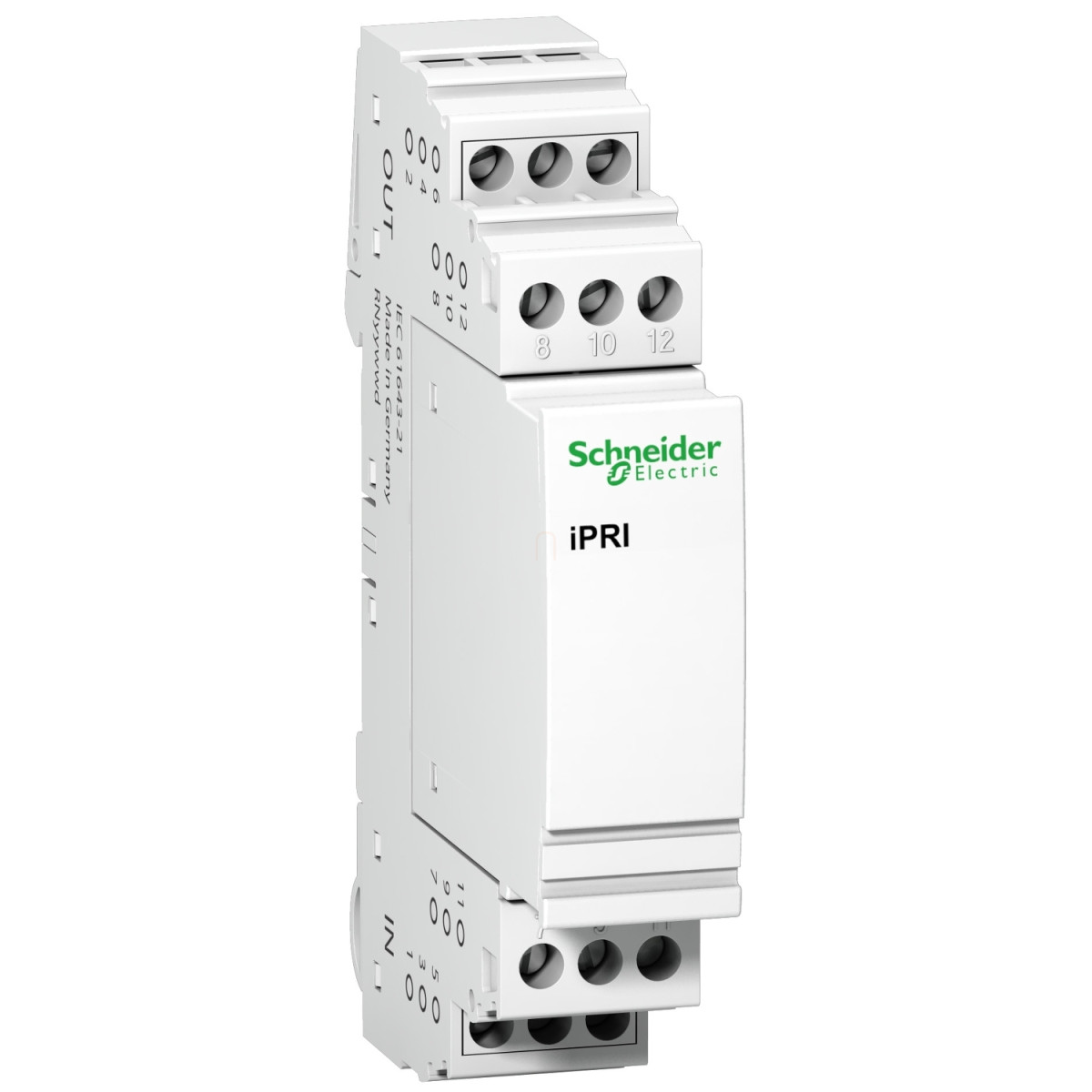

A Schneider Electric Acti9 iPRI túlfeszültség-korlátozó egy professzionális jelvédő eszköz, amelyet kifejezetten adatátviteli és ipari kommunikációs hálózatok védelmére fejlesztettek ki. Az A9L16339 típusú, 4 pólusú eszköz hatékonyan védi a 48V DC feszültséggel működő rendszereket a villámcsapások és kapcsolási túlfeszültségek okozta károktól.
Az Acti9 iPRI túlfeszültség-korlátozó GDT (gázkisülési cső) technológiát alkalmaz, amely rendkívül gyors védelmi reakciót biztosít. A készülék válaszideje kevesebb mint 1 nanoszekundum, így gyakorlatilag azonnal reagál a hálózatban fellépő túlfeszültségekre. A 20 kA névleges kisütőárammal rendelkező eszköz képes 70 A impulzusáram kezelésére is, ami kiemelkedő védelmet nyújt még szélsőséges körülmények között is. A védelem mind közös módban (L/PE), mind differenciál módban (L/N) működik, maximális védelmi szintje mindkét esetben kevesebb mint 70 V a 2-es típusú túlfeszültség esetén.
A Schneider Electric Acti9 iPRI A9L16339 túlfeszültség-korlátozó kompakt kialakítással rendelkezik, szélessége mindössze 18 mm, magassága 90 mm, mélysége pedig 66 mm. A DIN-sínre szerelhető készülék 2 modulos szélességet foglal (9 mm-es egységekben számolva), így minimális helyet igényel az elosztószekrényben. Tömege 65 g, házának anyaga PA6 műanyag, színe fehér. A készülék 0,3 A névleges árammal rendelkezik (45 °C-on mérve), és 48 V DC névleges üzemi feszültséggel működik. A maximális folyamatos üzemi feszültség közös módban 53 V DC (L/PE), illetve differenciál módban szintén 53 V DC (L/N).
A túlfeszültség-korlátozó csavaros csatlakozókkal rendelkezik, amelyek 0,2-4 mm² merev vezetékek, valamint 0,2-2,5 mm² hajlékony vezetékek fogadására alkalmasak. A vezeték csupaszítási hossza 8 mm, a csatlakozók meghúzási nyomatéka 0,8 Nm. Az eszköz telepítése egyszerű: szimmetrikus 35 mm-es DIN-sínre pattintható, rögzítése fix. Üzemeltetési hőmérsékleti tartománya rendkívül széles: -25 °C-tól +60 °C-ig használható, tárolási hőmérséklet-tartománya pedig -40 °C-tól +85 °C-ig terjed. Védettségi szintje moduláris burkolattal IP40, csatlakozók felől IP20, ütésállósága pedig IK05 az IEC 62262 szabvány szerint. A készülék 5-90% relatív páratartalom mellett és maximum 2000 m tengerszint feletti magasságig működtethető megbízhatóan.
A Schneider Electric Acti9 iPRI A9L16339 túlfeszültség-korlátozó megfelel az IEC 61643-21 és EN 61643-21 szabványoknak, így használata biztonságos és szabványos megoldást jelent jelszintű elektronikai rendszerek védelmére. Olyan alkalmazásokhoz ajánlott, ahol kritikus fontosságú az adatátvitel és a kommunikációs rendszerek folyamatos, zavartalan működése, például ipari automatizálásban, épületfelügyeleti rendszerekben, telekommunikációs berendezésekben vagy biztonsági rendszerekben. Az eszköz helyi jelzéssel is rendelkezik, amely elektromos úton jelzi a védelmi állapotot, azonban távjelzést nem biztosít.
Schneider Electric Acti 9 iPRC, iPRI, iPRE - A9L16339 - túlfeszültség - korlátozó, adatátviteli hálózathoz, 48VDC műszaki adatok
Általános adatok
Termékcsalád: Acti9
Terméknév: Acti9 iPRI
Eszköz rövid neve: iPRI
Termék vagy komponens típusa: Túlfeszültség-korlátozó
Védett vonalak száma: 4
Túlfeszültség-korlátozó típusa: Jelvédelem
Kiegészítő jellemzők
Távjelzés: Nincs
Túlfeszültség-védelmi technológia: GDT (gázkisülési cső)
Névleges áramerősség: 0,3 A 45 °C-on
Névleges üzemi feszültség: 48 V DC
Névleges kisütőáram: Közös mód: 20 kA (L/PE)
Impulzusáram: 70 A
Maximális folyamatos üzemi feszültség: Közös mód: 37 V AC L/PE, 53 V DC L/PE, Differenciál mód: 37 V AC L/N, 53 V DC L/N
Maximális feszültségvédelmi szint: Közös mód <70 V 2-es típus L/PE, Differenciál mód <70 V 2-es típus L/N
Kimeneti feszültség határértékek: Közös mód: < 70 V 1 kV/μs-nál
Teljes kisütőáram: 20 kA
Helyi jelzés: elektromos
Szerelési mód: Fix
Szerelési támaszték: 35 mm-es szimmetrikus DIN-sín
9 mm-es osztások: 2
Magasság: 90 mm
Szélesség: 18 mm
Mélység: 66 mm
Anyag: PA6
Válaszidő: < 1 ns
Csatlakozók, kapcsok
Csavaros kapocs: 0,2...4 mm² merev
Csavaros kapocs: 0,2...2,5 mm² hajlékony
Csavaros kapocs: 0,2...2,5 mm² hajlékony érvéghüvellyel
Vezeték csupaszítási hossz: 8 mm
Meghúzási nyomaték: 0,8 Nm
Környezeti jellemzők
Szabványok: IEC 61643-21, EN 61643-21
IP védettségi fokozat: IP40 (moduláris burkolat) az IEC 60529 szerint, IP20 az IEC 60529 szerint
IK ütésállósági fokozat: IK05 az IEC 62262 szerint
Relatív páratartalom: 5...90 %
Üzemi magasság: 2000 m
Környezeti hőmérséklet működés közben: -25...60 °C
Környezeti hőmérséklet tárolás során: -40...85 °C
