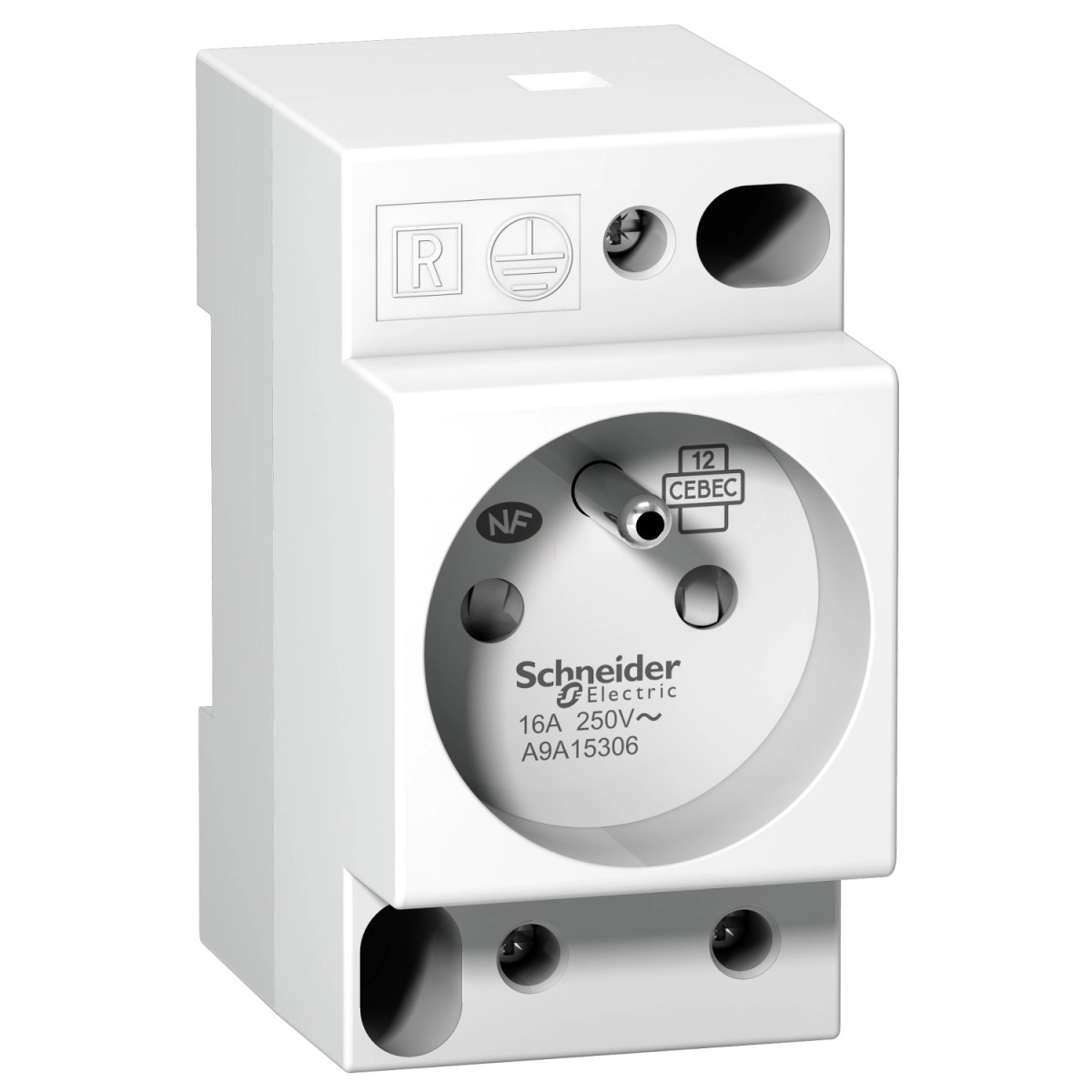

A Schneider Electric Acti9 iPC moduláris dugalj (A9A15306) egy prémium minőségű, DIN-sínre szerelhető elektromos aljzat, amely ideális ipari és professzionális villamos rendszerekbe történő integrálásra. Ez a francia szabvány szerinti 2P+E (kétpólusú + földelés) kialakítású moduláris dugalj tökéletes választás kapcsolószekrényekbe, elosztótáblákba történő beépítéshez, ahol közvetlen hozzáférést biztosít a 230V-os hálózathoz.
Az Acti9 iPC moduláris dugalj 16A névleges áramerősséggel és 250V AC üzemi feszültséggel rendelkezik, amely megfelel a leggyakoribb háztartási és ipari alkalmazások követelményeinek. A termék szigorú szabványoknak megfelelően készült, köztük az IEC 60884-1, NF C 15-100 és NF C 61-314 előírásainak, biztosítva ezzel a megbízható és biztonságos működést. A fehér színű, kompakt kialakítású moduláris dugalj mindössze 5x9 mm-es osztásegységet foglal el a DIN-sínen, így helytakarékos megoldást nyújt a villamos szekrényekben.
A Schneider Electric A9A15306 műszaki paraméterei kimagaslóak. A 84 mm magas, 45 mm széles és 60 mm mély készülék IP20-as védelmi fokozattal rendelkezik önmagában, de moduláris szekrénybe építve IP40-es védettséget biztosít az IEC 60529 szabvány szerint. Az IK03 besorolás megfelelő mechanikai védelmet nyújt, a 2-es szintű trópusi kivitel pedig alkalmassá teszi nedves, párás környezetben történő használatra is. A relatív páratartalom akár 95% lehet 55°C-on, míg a működési hőmérséklet-tartomány rendkívül széles: -25°C és +70°C között. Tárolási hőmérséklet-tartománya pedig -40°C és +80°C közötti.
A csatlakoztatás tunnel típusú kapcsokkal történik, amelyek 1 darab 6 mm² rugalmas vezeték vagy 1 darab 10 mm² merev vezeték befogadására alkalmasak. A vezetékek csupaszolási hossza 13 mm, a javasolt meghúzási nyomaték pedig 1,2 Nm. Ezt a moduláris dugaljat elsősorban olyan szakemberek számára ajánljuk, akik ipari környezetben, kapcsolószekrényekben ideiglenes vagy állandó jellegű csatlakozási pontot szeretnének kialakítani karbantartási, diagnosztikai vagy egyéb célokra. A termék rögzített kivitelű, szimmetrikus DIN-sínre szerelhető, így stabilan és biztonságosan helyezhető el az elektromos rendszerben.
Schneider Electric Acti9 iPC - A9A15306 - Moduláris dugalj 16A UE 250V 2P+T műszaki adatok
Termék főbb jellemzői
Termékcsalád: Acti9
Terméknév: Acti9 iPC
Termék típusa: Moduláris dugalj
Eszköz rövid neve: iPC
Pólusok: 2P + E (földelt)
Csatlakozó szabvány: Francia
Műszaki paraméterek
Névleges áram: 16 A
Névleges üzemi feszültség: 250 V AC 50/60 Hz
Szerelési mód: Rögzített
Szerelési felület: Szimmetrikus DIN sín
Méret 9 mm-es osztásegységben: 5
Magasság: 84 mm
Szélesség: 45 mm
Mélység: 60 mm
Szín: Fehér
Csatlakozás
Csatlakozók típusa: Tunnel típusú kapocs - 1 vezeték 6 mm² rugalmas
Tunnel típusú kapocs - 1 vezeték 10 mm² merev
Vezeték csupaszolási hossz: 13 mm
Meghúzási nyomaték: 1,2 N.m
Környezeti feltételek
Szabványok: IEC 60884-1, NF C 15-100, NF C 61-314
IP védettségi fokozat: IP20 (IEC 60529 szerint)
IP40 (moduláris burkolatban, IEC 60529 szerint)
IK ütésállóság: IK03
Trópusi kivitel: 2-es szint (IEC 60068-1 szerint)
Relatív páratartalom: 95% 55°C-on
Működési hőmérséklet-tartomány: -25...70°C
Tárolási hőmérséklet-tartomány: -40...80°C
