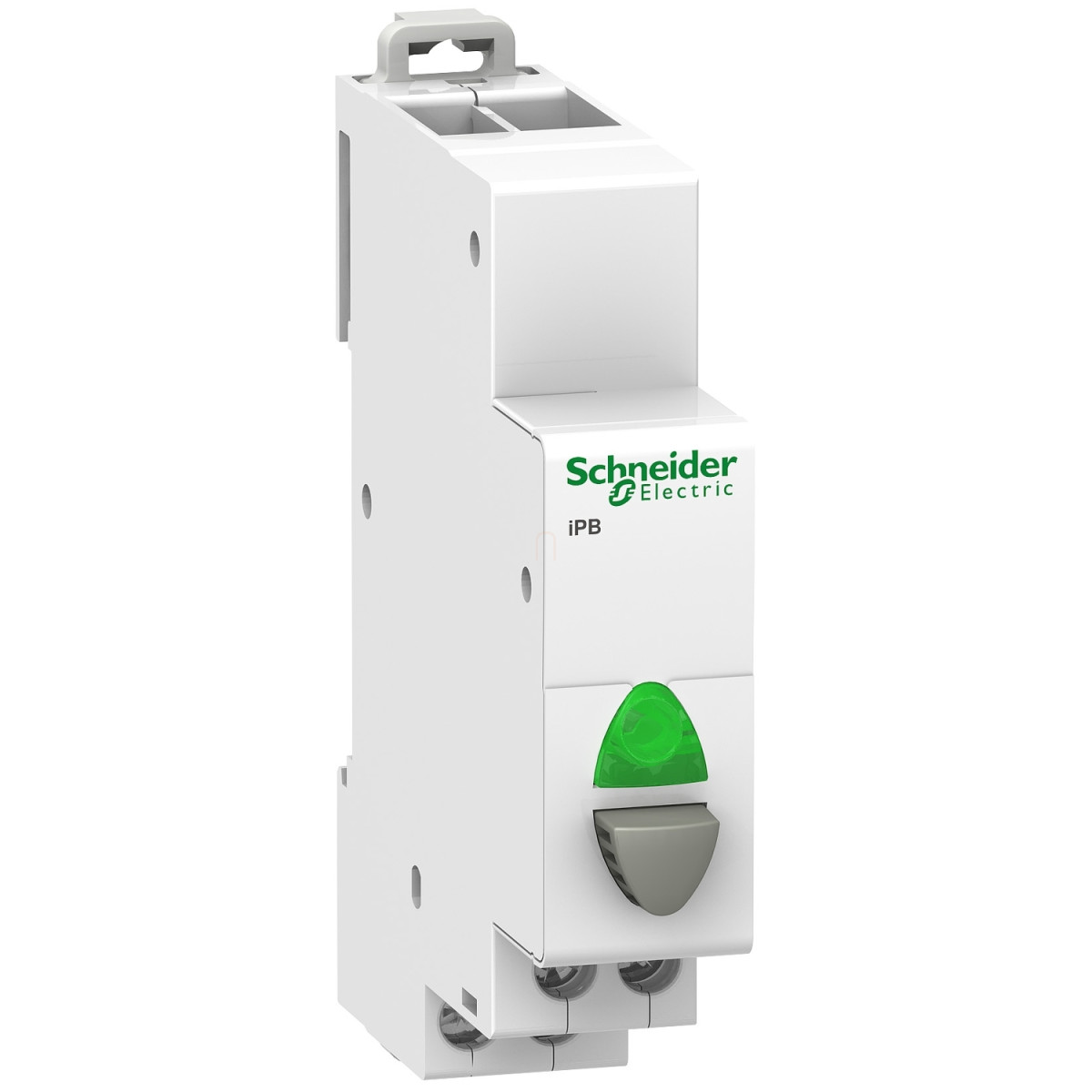

A Schneider Electric Acti9 iPB termékcsalád A9E18036 típusú nyomógombja egy kiváló minőségű, professzionális elektromos vezérlőeszköz, amely számos ipari és lakossági alkalmazásban használható. Ez a kompakt, DIN sínre szerelhető nyomógomb tökéletes választás minden olyan helyzetben, ahol megbízható, tartós kapcsolóelemre van szükség villamos rendszerekben.
Az Acti9 iPB A9E18036 nyomógomb egy NO (alaphelyzetben nyitott) érintkezővel rendelkezik, és 110-230V AC feszültségen működik. A szürke nyomógomb zöld LED visszajelző fénnyel van ellátva, amely egyértelmű vizuális visszajelzést biztosít a működésről. A LED kijelző kiemelkedően hosszú, 100.000 órás élettartammal rendelkezik állandó világítási hatékonyság mellett, miközben rendkívül alacsony, mindössze 0,3W fogyasztást produkál. A termék az IEC 60669-1 és IEC 60947-5-1 szabványoknak megfelelően lett tervezve és gyártva, ami garantálja a megbízható és biztonságos működést bármilyen körülmények között.
A nyomógomb műszaki paraméterei kimagaslóak: 20A névleges üzemi árammal és 250V AC névleges üzemi feszültséggel rendelkezik, ami széles körű alkalmazhatóságot biztosít. Az elektromos élettartama AC-22 alkalmazási kategóriában 30.000 kapcsolási ciklus 50/60 Hz mellett. A termék különleges csatlakozási lehetőségeket kínál: lépcsőzetes alagútkapcsokkal rendelkezik, amelyek alkalmasak 0,5 mm² és 2,5 mm² keresztmetszetű merev és rugalmas vezetékek, valamint érvéghüvelyes kábelek fogadására is. A huzalcsupaszítási hossz 9 mm, a meghúzási nyomaték pedig 1 N.m, ami megkönnyíti a telepítést és biztosítja a stabil elektromos kapcsolatot.
Az Acti9 iPB nyomógomb méretei kompaktak és DIN sínre optimalizáltak: 82 mm magasság, 18 mm szélesség (2 modul széles) és 71,5 mm mélység. Fehér színű kivitelben készül, ami harmonikusan illeszkedik a modern elektromos elosztószekrényekbe. A 35 mm-es szimmetrikus DIN sínre történő rögzítés mellett kompatibilis a Clario, Librio és ProDis típusú gyűjtősínekkel és elosztóblokkokkal is. A termék széleskörű környezeti feltételek mellett is megbízhatóan működik: -35°C és +70°C közötti üzemi hőmérsékleten, akár 95% relatív páratartalom mellett 55°C-on, és 2-es trópusi fokozatú környezetben is használható. Tárolási hőmérséklet-tartománya -40°C és +80°C között van, ami szinte bármilyen éghajlati körülmények közötti alkalmazást lehetővé tesz.
Schneider Electric Acti9 iPB - A9E18036 - nyomógomb, 1NO, szürke, zöld LED, 110 - 230VAC műszaki adatok
Termék alapadatok
Termékcsalád: Acti9
Terméknév: Acti9 iPB
Termék vagy komponens típus: Nyomógomb
Eszköz rövid neve: iPB
Szabványok: IEC 60669-1, IEC 60947-5-1
Műszaki adatok
Érintkezők típusa és összetétele: 1 NO
Névleges üzemi áram [Ie]: 20 A
Névleges üzemi feszültség [Ue]: 250 V AC
Vezérlési típus: 1 szürke nyomógomb
Helyi jelzés: Zöld LED kijelző, 100000 óra állandó világítási hatékonyság (fogyasztás 0,3 W)
Jelzőáramkör feszültsége: AC: 110...230 V 50/60 Hz
Felszerelés
Felszerelési mód: Rögzített
Szerelési alap: 35 mm szimmetrikus DIN sín
Gyűjtősín és elosztóblokk kompatibilitás: Felül: Clario, Felül: Librio, Felül: ProDis
9 mm-es osztások: 2
Méretek
Magasság: 82 mm
Szélesség: 18 mm
Mélység: 71,5 mm
Szín: Fehér
Elektromos paraméterek
Elektromos élettartam: AC-22: 30000 ciklus AC 50/60 Hz
Csatlakozások
Csatlakozások - kapcsok: Lépcsőzetes alagútkapocs 1 vezeték(ek) 0,5 mm² merev, Lépcsőzetes alagútkapocs 1 vezeték(ek) 0,5 mm² rugalmas, Lépcsőzetes alagútkapocs 1 vezeték(ek) 0,5 mm² rugalmas érvéghüvellyel, Lépcsőzetes alagútkapocs 2 vezeték(ek) 2,5 mm² merev, Lépcsőzetes alagútkapocs 2 vezeték(ek) 2,5 mm² rugalmas, Lépcsőzetes alagútkapocs 2 vezeték(ek) 2,5 mm² rugalmas érvéghüvellyel
Huzalcsupaszítási hossz: 9 mm
Meghúzási nyomaték: 1 N.m
Környezeti paraméterek
Trópusi fokozat: 2
Relatív páratartalom: 95% 55°C-on
Környezeti levegőhőmérséklet üzem közben: -35...70°C
Környezeti levegőhőmérséklet tároláskor: -40...80°C
