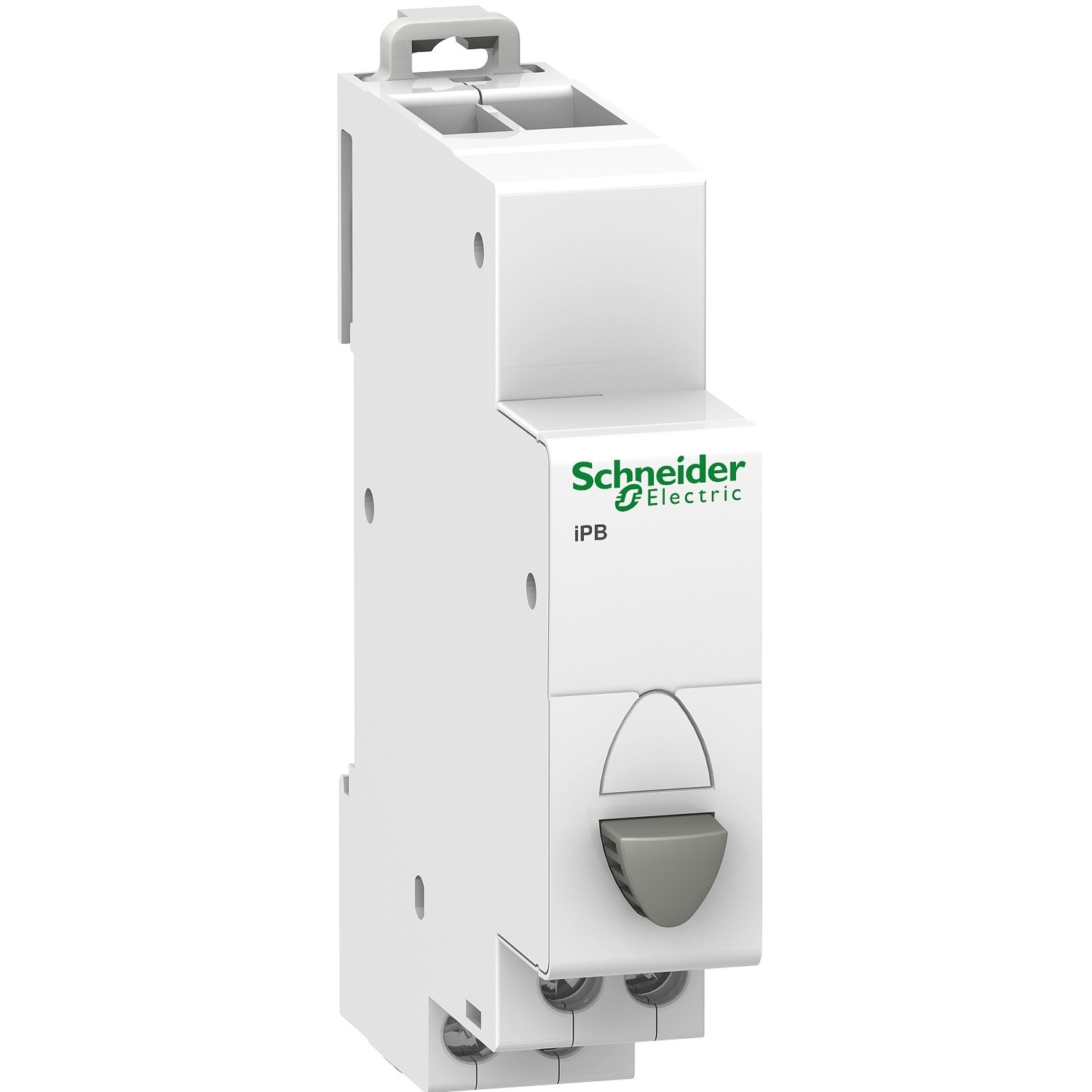

A Schneider Electric Acti9 iPB sorozatú A9E18030 cikkszámú, szürke, 1NC nyomógomb egy kiváló minőségű, professzionális villamos kapcsolóeszköz, amely tökéletes választás mind ipari, mind kereskedelmi alkalmazásokhoz. Ez a termék a népszerű Acti9 termékcsalád része, amelyet megbízhatóság és hosszú élettartam jellemez.
Az Acti9 iPB nyomógomb moduláris kivitelben készül, és 35 mm-es szimmetrikus DIN sínre szerelhető, így tökéletesen illeszkedik a meglévő elosztóberendezésekhez. A készülék mindössze 18 mm szélességű (2 modul), így minimális helyet foglal el a kapcsolószekrényben. A nyomógomb 82 mm magassággal és 71,5 mm mélységgel rendelkezik, ami szabványos méretnek számít a moduláris eszközök között. A fehér színű burkolat és a szürke nyomógomb kombináció jól látható és könnyen megkülönböztethető más kapcsolóktól, ami növeli a kezelés biztonságát.
A Schneider Electric Acti9 iPB nyomógomb műszaki paraméterei kiemelkedőek. Az eszköz 1 NC (alaphelyzetben zárt) érintkezővel rendelkezik, névleges üzemi árama 20 A, míg névleges üzemi feszültsége 250 V AC. Ez a konfiguráció ideálissá teszi vezérlési áramkörökben, ahol alaphelyzetben zárt kontaktusra van szükség, például biztonsági rendszerekben vagy vészkikapcsoló áramkörökben. A nyomógomb elektromos élettartama rendkívül hosszú, AC-22 alkalmazási kategóriában 30000 kapcsolási ciklust garantál 50/60 Hz váltakozó feszültségen, ami hosszú és megbízható működést biztosít ipari környezetben is. A termék megfelel a szigorú IEC 60669-1 és IEC 60947-5-1 nemzetközi szabványoknak, ami a minőség és biztonság garanciája.
Az Acti9 iPB nyomógomb rugalmas csatlakozási lehetőségeket kínál. A lépcsőzetes alagútsorkapcsokhoz különböző vezetéktípusok csatlakoztathatók: 1 darab 0,5 mm² merev, hajlékony vagy érvéghüvelyes hajlékony vezeték, illetve 2 darab 2,5 mm² merev, hajlékony vagy érvéghüvelyes hajlékony vezeték. A vezetékcsupaszítási hossz 9 mm, a sorkapcsok meghúzási nyomatéka pedig 1 N.m, ami megfelelő biztonságot nyújt a csatlakozás tartósságához. A termék kompatibilis a Clario, Librio és ProDis típusú fésűssínekkel és elosztóblokkokkal, ami további rugalmasságot biztosít a telepítés során. Széles működési hőmérséklet-tartománya (-35°C és +70°C között) lehetővé teszi a használatát extrém környezeti feltételek között is, míg a tropikalizációs 2-es besorolás és a 95% relatív páratartalom tűrése 55°C-on garantálja a megbízható működést nedves, párás környezetben is.
Schneider Electric Acti9 iPB - A9E18030 - nyomógomb, 1NC, szürke műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iPB
Terméktípus: Nyomógomb
Rövid terméknév: iPB
Szabványok: IEC 60669-1, IEC 60947-5-1
Műszaki specifikációk
Érintkező típus és összetétel: 1 NC
Névleges üzemi áram [Ie]: 20 A
Névleges üzemi feszültség [Ue]: 250 V AC
Vezérlés típusa: 1 szürke nyomógomb
Rögzítési mód: Fix
Szerelési alap: 35 mm szimmetrikus DIN sín
Fésűssín és elosztóblokk kompatibilitás: Clario, Librio, ProDis
9 mm-es osztásköz: 2
Fizikai paraméterek
Magasság: 82 mm
Szélesség: 18 mm
Mélység: 71,5 mm
Szín: Fehér
Elektromos élettartam
AC-22: 30000 ciklus AC 50/60 Hz
Csatlakozások
Csatlakozások - sorkapcsok: Lépcsőzetes alagútsorkapocs 1 darab 0,5 mm² merev, hajlékony vagy érvéghüvelyes vezetékhez; 2 darab 2,5 mm² merev, hajlékony vagy érvéghüvelyes vezetékhez
Vezetékcsupaszítási hossz: 9 mm
Meghúzási nyomaték: 1 N.m
Környezeti feltételek
Tropikalizáció: 2
Relatív páratartalom: 95% 55°C-on
Környezeti hőmérséklet működés közben: -35...70°C
Környezeti hőmérséklet tároláskor: -40...80°C
