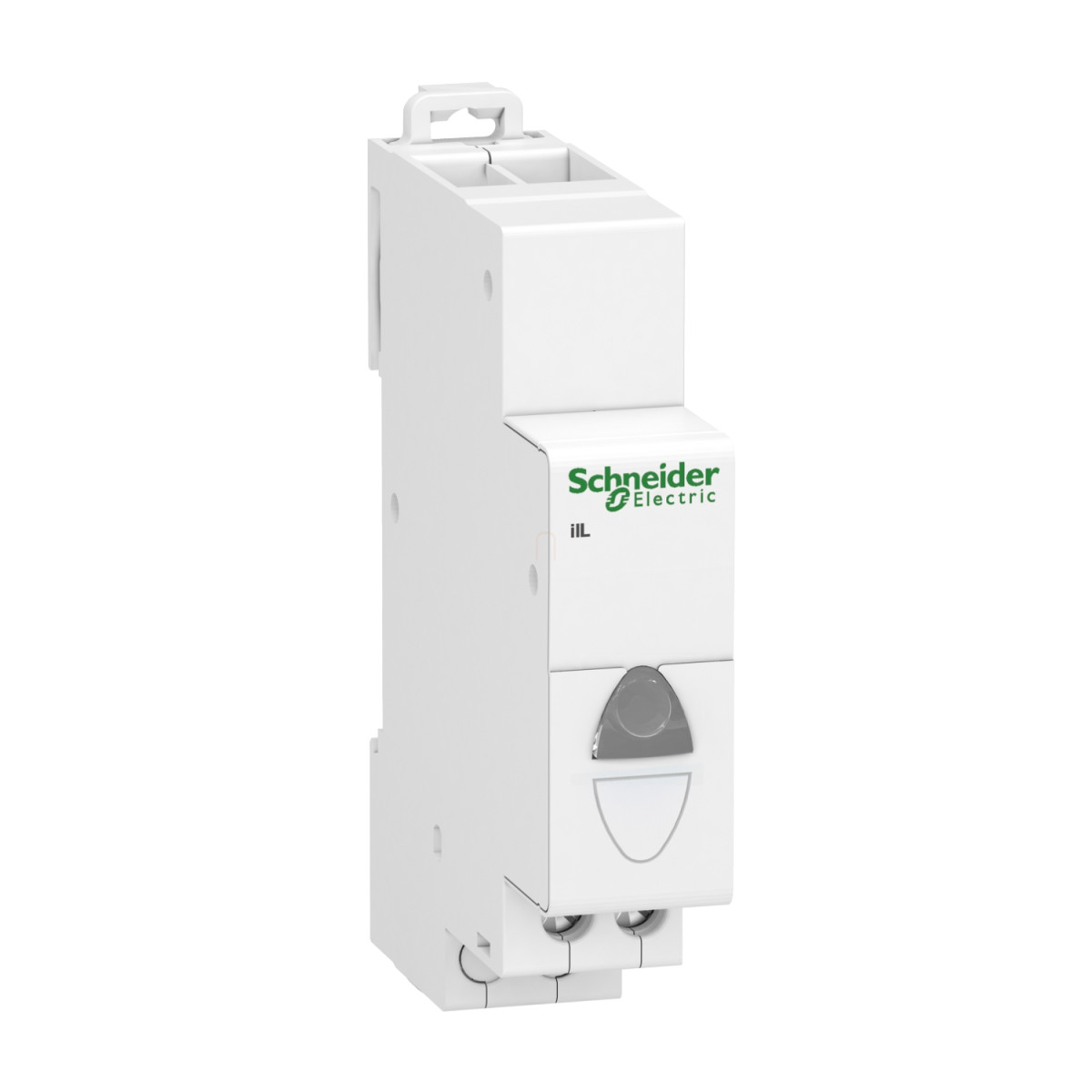

Az Acti9 iIL jelzőlámpa a Schneider Electric Acti9 termékcsalád kiváló minőségű moduláris kiegészítője, amely tökéletes vizuális visszajelzést biztosít különböző elektromos rendszerek állapotáról. Az A9E18332 cikkszámú, fehér színű jelzőlámpa ideális választás ipari, kereskedelmi és lakossági alkalmazásokhoz, ahol fontos a berendezések, áramkörök működési állapotának egyértelmű jelzése.
A termék 12-48 V AC (50/60 Hz) vagy 12-48 V DC tápfeszültség-tartományban működik, így rendkívül rugalmasan alkalmazható különböző rendszerekben. A fehér színű (RAL 9003) LED jelzőfény kiemelkedő, 100 000 órás élettartammal rendelkezik konstans világítási hatékonyság mellett, mindezt rendkívül alacsony, mindössze 0,3 W-os energiafogyasztással. Ez nemcsak hosszú távú megbízhatóságot, hanem energiahatékonyságot is biztosít.
A Schneider Electric Acti9 iIL jelzőlámpa szimmetrikus DIN-sínre rögzíthető, emellett kompatibilis a ProDis gyűjtősínekkel is a felső oldalon. A kompakt kialakítás mindössze 2 osztáshelyet (18 mm szélesség) igényel a moduláris elosztótáblában, miközben a teljes méretei: 82 mm magasság és 69,5 mm mélység. A csatlakoztatás alagút típusú sorkapcsokkal történik, melyek rugalmasan kezelik a különböző vezetéktípusokat: 0,5-2,5 mm² merev vagy hajlékony vezetékek, valamint érvéghüvelyes kábelek esetén is. A vezetékek csupaszolási hossza 9 mm, a meghúzási nyomaték pedig 1 Nm kell legyen a megbízható csatlakozás érdekében.
A termék kiváló környezeti jellemzőkkel rendelkezik: IP2x, IPxx B védettség, 3-as szennyezettségi fokozat és 2-es trópusi kivitel jellemzi. Széles működési hőmérséklettartománya (-35°C és +70°C között) és tárolási hőmérséklettartománya (-40°C és +80°C között) biztosítja, hogy a legszélsőségesebb körülmények között is megbízhatóan működjön. A 95%-os relatív páratartalom 55°C-on történő elviselése tovább növeli a termék sokoldalúságát különböző alkalmazási környezetekben. A Schneider Electric A9E18332 jelzőlámpa az IEC 60947-5-1 szabványnak megfelelően készült, így teljes mértékben megfelel a vonatkozó nemzetközi előírásoknak.
Schneider Electric Acti9 iIL - A9E18332 - jelzőlámpa, egyes, fehér, 12 - 48VAC műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iIL
Termék típus: Moduláris jelzőlámpa
Rövid terméknév: iIL
Névleges tápfeszültség: 12...48 V AC 50/60 Hz frekvencián, 12...48 V DC
Kiegészítő jellemzők
Jelzőlámpa: 1 fehér LED, 100000 óra élettartam állandó világítási hatékonyság mellett (fogyasztás 0,3 W)
Rögzítési mód: Fix
Rögzítési alap: Szimmetrikus DIN sín
Gyűjtősín és elosztóblokk kompatibilitás: Felső oldal: ProDis
9 mm osztástávolság: 2
Magasság: 82 mm
Szélesség: 18 mm
Mélység: 69,5 mm
Szín: Fehér (RAL 9003)
Csatlakozási adatok
Segédérintkező csatlakozás: Alagút típusú sorkapocs 1 merev vezetékhez 0,5 mm²
Alagút típusú sorkapocs 2 merev vezetékhez 2,5 mm²
Alagút típusú sorkapocs 1 hajlékony vezetékhez 0,5 mm²
Alagút típusú sorkapocs 2 hajlékony vezetékhez 2,5 mm²
Alagút típusú sorkapocs 2 hajlékony vezetékhez érvéghüvellyel 2,5 mm²
Vezeték csupaszolási hossz: 9 mm
Meghúzási nyomaték: 1 N.m
Környezeti feltételek
Szabványok: IEC 60947-5-1
IP védettségi fokozat: IP2, IPxx B
Szennyezettségi fokozat: 3
Trópusi kivitel: 2
Relatív páratartalom: 95% 55 °C-on
Környezeti hőmérséklet működés közben: -35...70 °C
Környezeti hőmérséklet tároláskor: -40...80 °C
