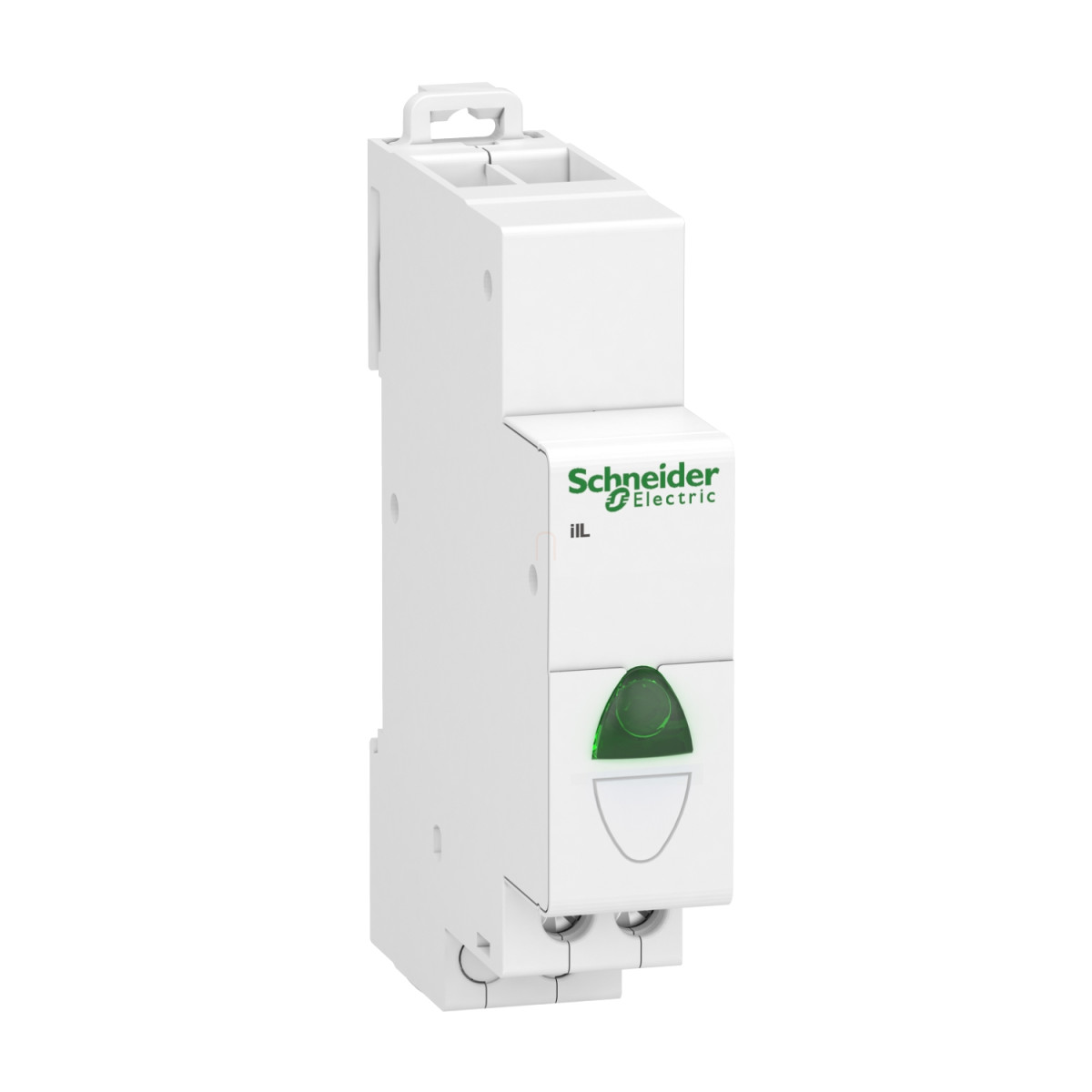

Az Acti9 iIL jelzőlámpa (A9E18331) a Schneider Electric Acti9 termékcsaládjának része, mely professzionális vezérlési és jelzési megoldásokat kínál villamos elosztóberendezésekhez. Ez a zöld színű, egyes jelzőlámpa ideális választás olyan alkalmazásokhoz, ahol vizuális visszajelzésre van szükség az áramkörök vagy berendezések állapotáról.
A Schneider Electric Acti9 iIL jelzőlámpa 12-48V AC/DC tápfeszültség-tartományban működik, ami nagyfokú rugalmasságot biztosít a különböző vezérlési rendszerekben való alkalmazhatósághoz. A készülék mindössze 18 mm szélességű, ami lehetővé teszi a helytakarékos telepítést a moduláris elosztószekrényekben. A termék szimmetrikus DIN-sínre szerelhető, és kompatibilis a ProDis gyűjtősín-rendszerrel, ami egyszerűsíti a telepítést és a kábelezést. Az Acti9 iIL jelzőlámpa 2 modul széles (9 mm-es osztásban számolva), így jól illeszkedik a szabványos moduláris rendszerekhez.
A kiváló minőségű LED fényforrás 100.000 óra folyamatos üzemidőt biztosít állandó fényhatásfok mellett, miközben az energiafogyasztása rendkívül alacsony, mindössze 0,3W. Ez a tartós kialakítás hosszú távú, megbízható működést garantál minimális karbantartási igénnyel. A fehér (RAL 9003) készülékház jól illeszkedik a modern kapcsolószekrények esztétikájához. A termék 82 mm magas, 18 mm széles és 69,5 mm mély, így könnyen elhelyezhető szabványos elosztókban. A Schneider Electric Acti9 iIL A9E18331 jelzőlámpa csatlakozása alagút típusú sorkapcsokkal történik, melyek rugalmas bekötési lehetőségeket biztosítanak: elfogadnak 1 vagy 2 merev vezetéket 0,5-2,5 mm² keresztmetszettel, illetve 1 vagy 2 hajlékony vezetéket 0,5-2,5 mm² keresztmetszettel, valamint 2 érvéghüvelyes hajlékony vezetéket 2,5 mm² keresztmetszettel. A vezetékek csupaszítási hossza 9 mm, a csavarok meghúzási nyomatéka pedig 1 Nm.
Az Acti9 iIL jelzőlámpa széles környezeti feltételek mellett használható: -35°C és +70°C közötti üzemi hőmérsékleten működik, tárolási hőmérséklet-tartománya pedig -40°C és +80°C között van. A készülék 95%-os relatív páratartalomig használható 55°C-on, és 2-es tropikalizációs szinttel rendelkezik. A termék IP2x védettségű, 3-as szennyezettségi fokra tervezett, és megfelel az IEC 60947-5-1 szabvány követelményeinek, ami biztosítja a megbízhatóságát még kedvezőtlen körülmények között is. Az A9E18331 jelzőlámpát elsősorban villamos elosztóberendezésekbe, kapcsolószekrényekbe ajánljuk, ahol fontos a berendezések állapotának vizuális jelzése, például tápfeszültség jelenléte, üzemállapot vagy vezérlési funkciók visszajelzése.
Schneider Electric Acti 9 iIL - A9E18331 - jelzőlámpa, egyes, zöld, 12 - 48VAC műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iIL
Terméktípus: Moduláris jelzőlámpa
Rövid terméknév: iIL
Névleges tápfeszültség: 12...48 V AC 50/60 Hz-en, 12...48 V DC
Kiegészítő adatok
Jelzőfény: 1 LED zöld, 100000 óra élettartam állandó fényhatásfok mellett (fogyasztás 0,3 W)
Szerelési mód: Rögzített
Szerelési felület: Szimmetrikus DIN-sín
Gyűjtősín és elosztóblokk kompatibilitás: Felső oldalon: ProDis
9 mm-es osztások: 2
Magasság: 82 mm
Szélesség: 18 mm
Mélység: 69,5 mm
Szín: Fehér (RAL 9003)
Csatlakozások
Segédáramköri csatlakozókapocs: Alagút típusú sorkapocs 1 merev vezeték(ek) 0,5 mm²
Alagút típusú sorkapocs 2 merev vezeték(ek) 2,5 mm²
Alagút típusú sorkapocs 1 hajlékony vezeték(ek) 0,5 mm²
Alagút típusú sorkapocs 2 hajlékony vezeték(ek) 2,5 mm²
Alagút típusú sorkapocs 2 hajlékony vezeték(ek) érvéghüvellyel 2,5 mm²
Vezeték csupaszítási hossz: 9 mm
Meghúzási nyomaték: 1 N.m
Környezeti jellemzők
Szabványok: IEC 60947-5-1
IP védettségi fokozat: IP2, IPxx B
Szennyezettségi fok: 3
Tropikalizáció: 2
Relatív páratartalom: 95% 55°C-on
Környezeti hőmérséklet üzemelés közben: -35...70°C
Környezeti hőmérséklet tárolás esetén: -40...80°C
