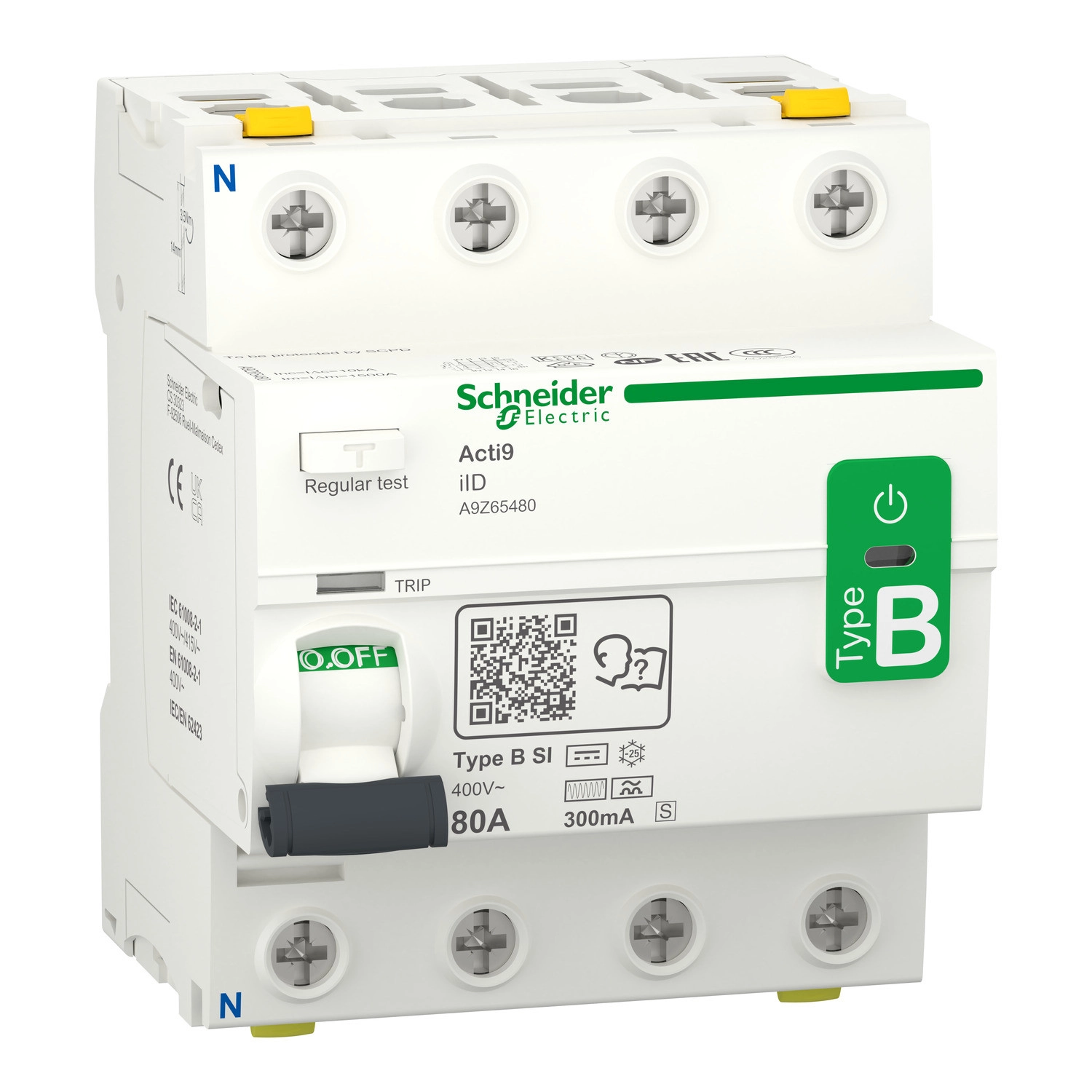

Az A9Z65480 típusú Acti9 iID áram-védőkapcsoló egy kiváló minőségű villamos biztonsági eszköz a Schneider Electric kínálatából, amely kiemelt védelmet biztosít különböző villamossági rendszerekben. Ez a B-SI típusú, 4 pólusú, 80 A névleges áramerősségű és 300 mA érzékenységű készülék szelektív földzárlat-védelmi késleltetéssel rendelkezik, ami különösen alkalmassá teszi speciális alkalmazási területekre, mint például fotovoltaikus rendszerek, 3P frekvenciaváltók és felvonók elektromos rendszerei.
Az Acti9 iID terméket a "Super Immunised" (B-SI) földzárlat-védelmi osztály jellemzi, amely fokozott zavarszűréssel rendelkezik, így megbízható működést garantál olyan helyeken is, ahol a hagyományos áram-védőkapcsolók gyakran téves lekapcsolást produkálnának. A feszültségtől független áramkioldási technológia tovább növeli a készülék megbízhatóságát különböző hálózati feltételek mellett. A kapcsoló 400V AC 50 Hz névleges üzemi feszültségen működik, és 10 kA feltételes zárlati árammal rendelkezik, ami kiváló védelmet biztosít rövidzárlati események esetén.
A Schneider Electric Acti9 iID áram-védőkapcsoló megfelel az IEC 61008-2-1, IEC/EN 62423, EN 61008-2-1 szabványoknak, és számos minőségi tanúsítvánnyal rendelkezik (VDE, NF, IMQ, KEMA, CCC), ami igazolja kiemelkedő minőségét és megbízhatóságát. A készülék fejlett jelzésrendszerrel rendelkezik, amely tartalmaz ON/OFF jelzést, zöld LED-et a feszültség jelenlétének jelzésére, valamint kioldásjelzőt, így a felhasználó mindig pontos képet kap a készülék állapotáról.
A kapcsoló DIN sínre pattintható, és 8 darab 9 mm-es osztást foglal el a sínből. Méretei: 88 mm magasság, 72 mm szélesség és 79 mm mélység. A készülék kettős csatlakozó kapcsokkal rendelkezik mind az elülső, mind a hátsó oldalán, amelyek különböző vezetékméreteket fogadnak: elöl 1-35 mm² merev, 1-25 mm² hajlékony, hátul 1-25 mm² merev, 1-16 mm² hajlékony vezetékek csatlakoztathatók, akár érvéghüvelyekkel is. A vezetékcsupaszítási hossz 14 mm a felső vagy alsó csatlakozásnál, a meghúzási nyomaték pedig 3,5 Nm.
Az A9Z65480 áram-védőkapcsoló rendkívül tartós konstrukció, 20000 mechanikai és 10000 elektromos kapcsolási ciklust bír ki. A készülék kiváló környezeti jellemzőkkel rendelkezik: működési hőmérséklettartománya -25°C-tól +60°C-ig terjed, IP20 védettséggel rendelkezik (modulos burkolatban IP40), és 3-as szennyezettségi fokra, valamint IV-es túlfeszültségi kategóriára van méretezve. Elektromágneses kompatibilitásának köszönhetően 8/20 μs impulzus esetén 5 kA-ig ellenáll a túlfeszültségnek az EN/IEC 61008-1 szabvány szerint.
Schneider Electric Acti 9 iID - A9Z65480 - áram - védőkapcsoló, B - SI osztály, 4P, 80A, 300mA - S műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iID
Termék típusa: Áram-védőkapcsoló (RCCB)
Rövid megnevezés: iID
Alkalmazási terület: Fotovoltaikus rendszerek, 3P frekvenciaváltók, Felvonók
Pólusok száma: 4P
N-pólus pozíciója: Bal
Névleges áram: 80 A
Hálózat típusa: AC
Érzékenység: 300 mA
Földzárlat-védelmi időkésleltetés: Szelektív
Földzárlat-védelmi osztály: B-SI (Super Immunised) típus
Minőségi tanúsítványok: VDE, NF, IMQ, KEMA
Kiegészítő információk
Eszköz elhelyezése a rendszerben: Kimenő, Csoport bemenő
Hálózati frekvencia: 50 Hz
Névleges üzemi feszültség: 400 V AC 50 Hz
Maradékáram kioldási technológia: Feszültség-független
Névleges záró és bontó teljesítmény: Idm 1500 A, Im 1500 A
Névleges feltételes zárlati áram: 10 kA
Névleges szigetelési feszültség: 500 V
Névleges impulzus állóság: 6 kV
Érintkezőállás-jelző: Igen
Vezérlési típus: Kapcsolókar
Helyi jelzések: BE/KI jelzés, LED (zöld) a feszültség jelenlétének jelzésére, Kioldásjelző
Fizikai jellemzők
Szerelési mód: Pattintható
Szerelési alap: DIN sín
9 mm-es osztások: 8
Magasság: 88 mm
Szélesség: 72 mm
Mélység: 79 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus
Reteszelési opciók leírása: Lakattal zárható
Csatlakozások - sorkapcsok
Kapocstípus: Kettős sorkapocs elöl 1...35 mm² merev, Kettős sorkapocs elöl 1...25 mm² hajlékony, Kettős sorkapocs elöl 1...25 mm² hajlékony érvéghüvellyel, Kettős sorkapocs hátul 1...25 mm² merev, Kettős sorkapocs hátul 1...16 mm² hajlékony, Kettős sorkapocs hátul 1...16 mm² hajlékony érvéghüvellyel
Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozás esetén
Meghúzási nyomaték: 3,5 Nm felső vagy alsó
Környezeti feltételek
Szabványok: IEC 61008-2-1, IEC/EN 62423, EN 61008-2-1
Termék tanúsítványok: CCC
IP védelmi fokozat: IP20 az IEC 60529 szerint, IP40 (modulos burkolatban) az IEC 60529 szerint
IK ütésállóság: IK05
Szennyezettségi fok: 3
Túlfeszültségi kategória: IV
Elektromágneses kompatibilitás: 8/20 µs impulzus állóság, 5 kA az EN/IEC 61008-1 szerint
Üzemi magasság: 0...2000 m
Üzemi környezeti hőmérséklet: -25...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
