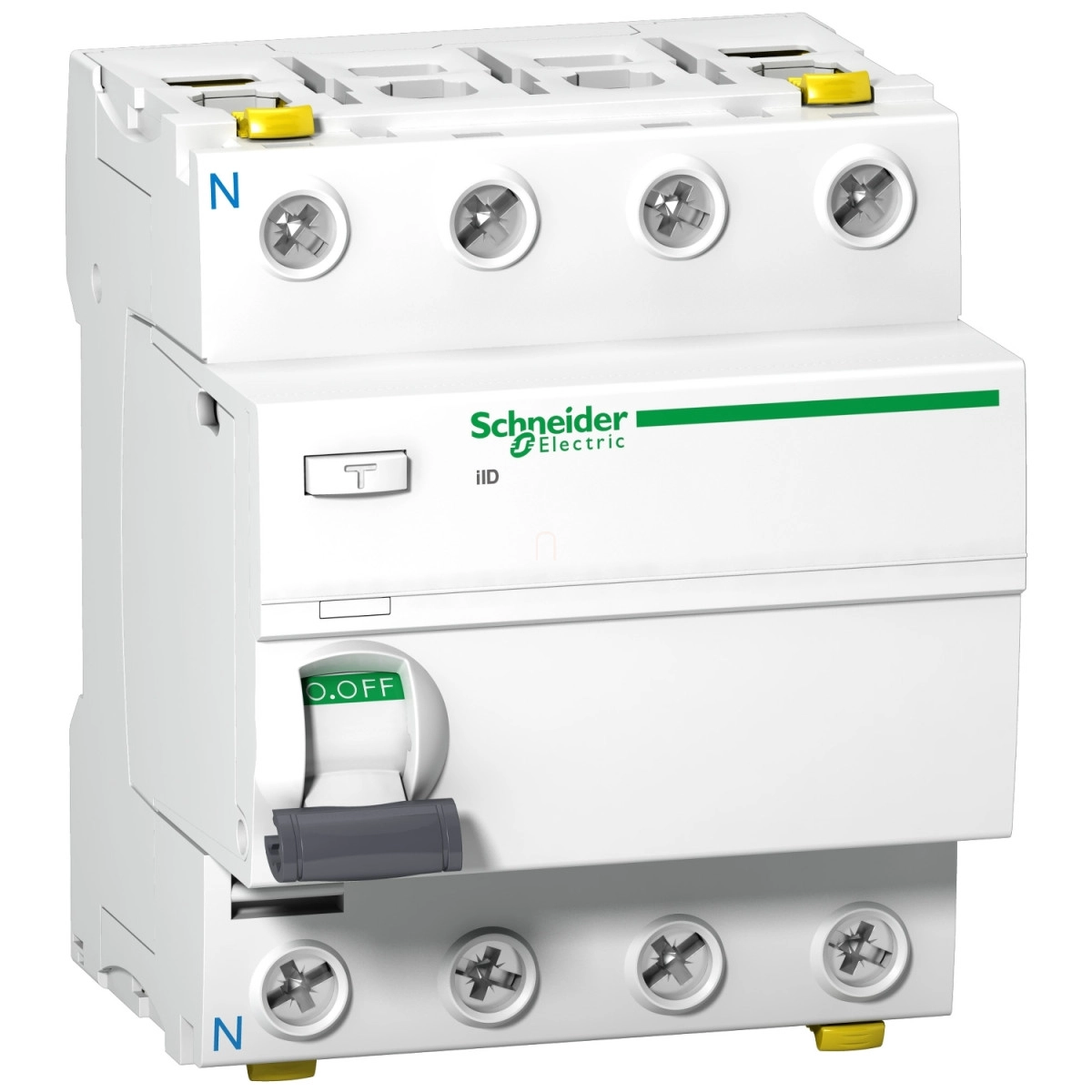

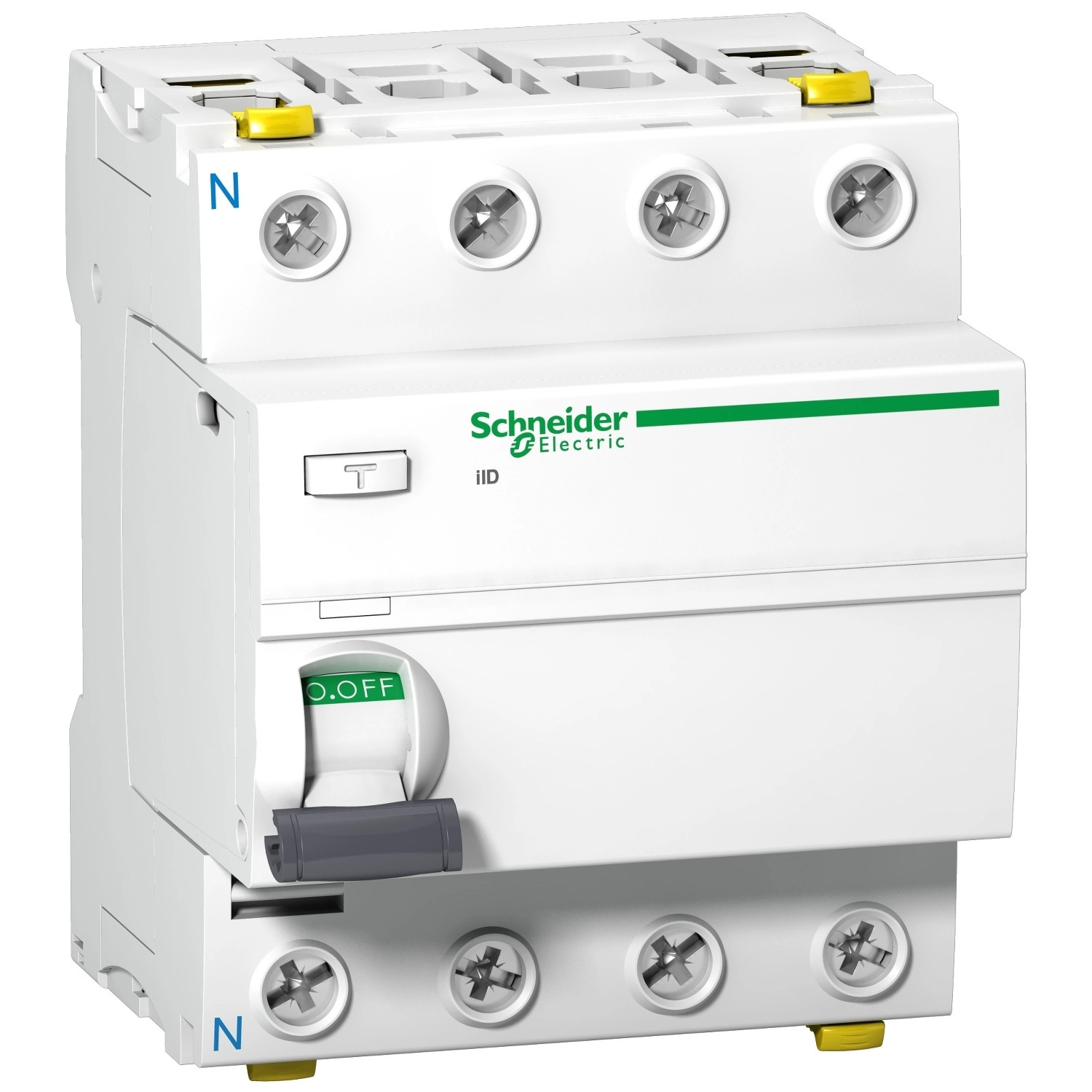

A Schneider Electric Acti9 iID áram-védőkapcsoló (A9Z24491) egy kiváló minőségű, magas biztonságot nyújtó villamos védelmi eszköz, amely 4 pólusú kivitelben készült 100A névleges áramerősséggel és 300mA hibaáram-érzékenységgel. Az A típusú védelmi osztály kiváló személyvédelmet biztosít, hiszen érzékeli mind a váltakozó áramú, mind a lüktető egyenáramú hibaáramokat, így fokozott biztonságot nyújtva az elektromos berendezések üzemeltetése során.
Ez az áram-védőkapcsoló a Schneider Electric Acti9 sorozat része, amely világszerte ismert megbízhatóságáról és hosszú élettartamáról. A készülék 380-415V AC hálózatban alkalmazható, 50/60 Hz frekvencián. Működése feszültségfüggetlen, ami azt jelenti, hogy még a hálózati feszültség ingadozása esetén is megbízhatóan végzi a védelmi feladatát. Az eszköz azonnali kioldással rendelkezik, tehát hibaáram észlelése esetén azonnal megszakítja az áramkört, megelőzve az esetleges baleseteket vagy károsodásokat.
A kapcsoló mechanikai tartóssága 20000 kapcsolási ciklus, míg elektromos tartóssága AC-1 kategóriában 10000 ciklus, ami hosszú távú, megbízható működést biztosít. A készülék DIN sínre szerelhető, clip-on rögzítési móddal, így könnyen és gyorsan telepíthető az elektromos elosztószekrényekbe. A kapcsoló 8 modul (9 mm-es osztások) szélességű, méretei: 91 mm magasság, 72 mm szélesség és 73 mm mélység. Fehér színű kivitelben készül, és kontaktus állapotjelzővel is rendelkezik, amely vizuálisan jelzi a készülék aktuális állapotát.
A Schneider Electric A9Z24491 különlegessége a kettős csatlakoztatási lehetőség, amely rugalmas bekötési opciókat kínál. Az előlapon 1-35 mm² merev, 1-25 mm² hajlékony vezetékek csatlakoztathatók, míg a hátlapon 1-25 mm² merev és 1-16 mm² hajlékony vezetékek köthetők be. A vezeték csupaszolási hossza 14 mm, a csatlakozók meghúzási nyomatéka pedig 3,5 Nm. Az eszköz rendelkezik lakattal zárható opcióval is, ami megakadályozza a kapcsoló illetéktelen működtetését. A készülék 10 kA feltételes zárlati árammal rendelkezik, továbbá kimagasló védelemmel bír az elektromágneses zavarokkal szemben, 8/20 μs impulzus mellett 250A-es ellenállóképességgel.
Schneider Electric Acti9 iID - A9Z24491 - áram - védőkapcsoló, A osztály, 4P, 100A, 300mA műszaki adatok
Főbb jellemzők
Terméktípus: Áram-védőkapcsoló (RCCB)
Termékcsalád: Acti9
Terméknév: Acti9 iID
Rövid név: iID
Cikkszám: A9Z24491
Villamos jellemzők
Pólusok száma: 4P
Névleges áram [In]: 100 A
Hálózati típus: AC
Hibaáram-érzékenység: 300 mA
Hibaáram-védelmi idő: Azonnali
Hibaáram-védelmi osztály: A típus
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség [Ue]: 380...415 V AC 50/60 Hz
Maradékáram-kioldási technológia: Feszültségfüggetlen
Névleges zárlati és bekapcsolási képesség: Idm 1500 A, Im 1500 A
Névleges feltételes zárlati áram: 10 kA
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Mechanikai jellemzők
Kontaktushelyzet-jelző: Igen
Működtetés típusa: Kapcsolókar
Rögzítési mód: Clip-on
Rögzítési alap: DIN sín
9 mm-es osztások száma: 8
Méretek (ma × sz × mé): 91 mm × 72 mm × 73 mm
Szín: Fehér
Mechanikai tartósság: 20000 ciklus
Elektromos tartósság: AC-1: 10000 ciklus
Csatlakozási lehetőségek
Reteszelési lehetőségek: Lakattal zárható eszköz
Csatlakozások - kapcsok: Kettős kapocs elöl 1...35 mm² merev, 1...25 mm² hajlékony, 1...25 mm² hajlékony érvéghüvellyel; Kettős kapocs hátul 1...25 mm² merev, 1...16 mm² hajlékony, 1...16 mm² hajlékony érvéghüvellyel
Vezeték csupaszítási hossza: 14 mm felső vagy alsó csatlakozásnál
Meghúzási nyomaték: 3,5 Nm felül vagy alul
Környezeti jellemzők
Szabványok: EN/IEC 61008-1, EN/IEC 61008-2-1
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris burkolat) az IEC 60529 szerint
Szennyezettségi fokozat: 3
Elektromágneses kompatibilitás: 8/20 µs impulzus-ellenállás, 250 A az EN/IEC 61008-1 szerint
Környezeti hőmérséklet tartomány - működés: -25...60 °C
Környezeti hőmérséklet tartomány - tárolás: -40...85 °C
