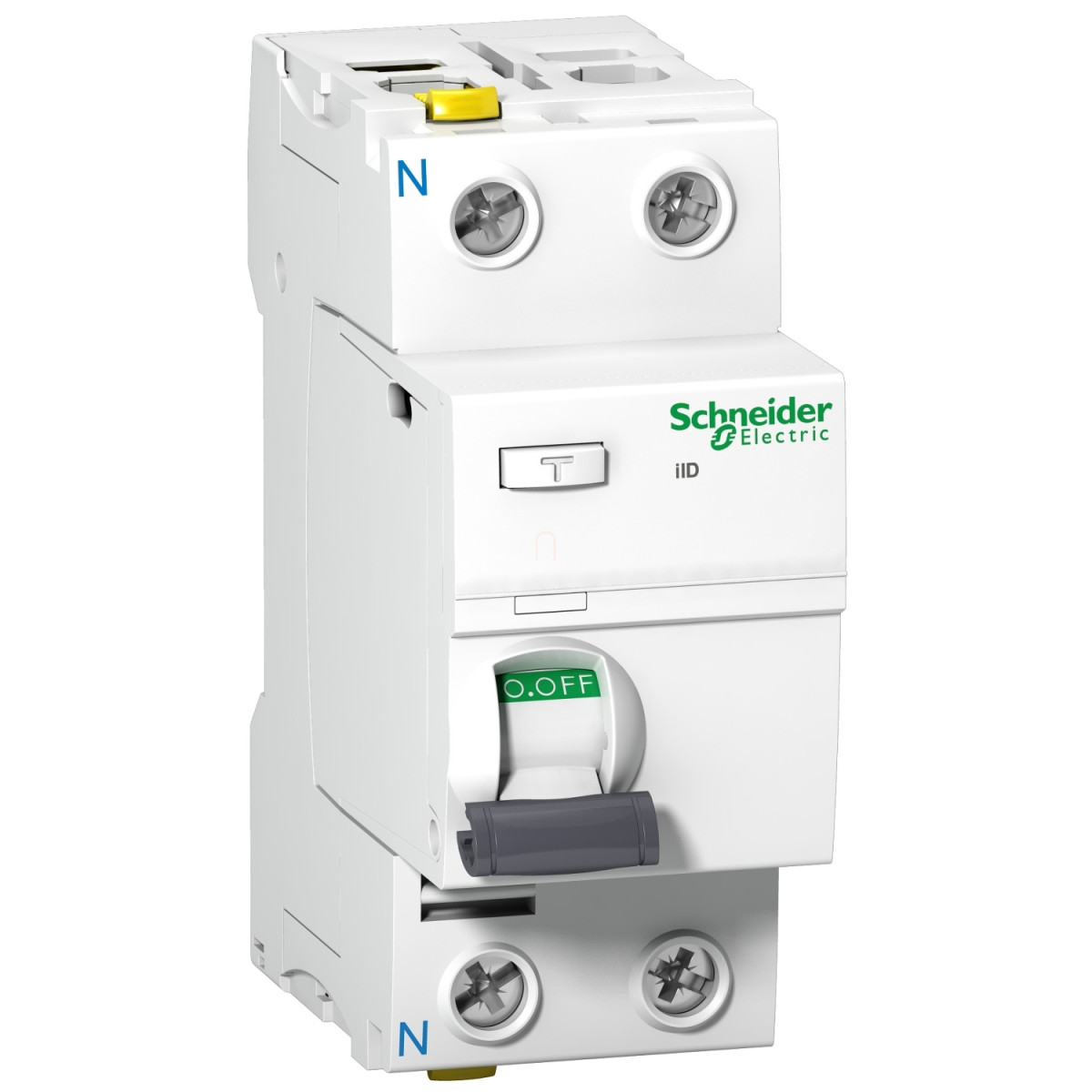

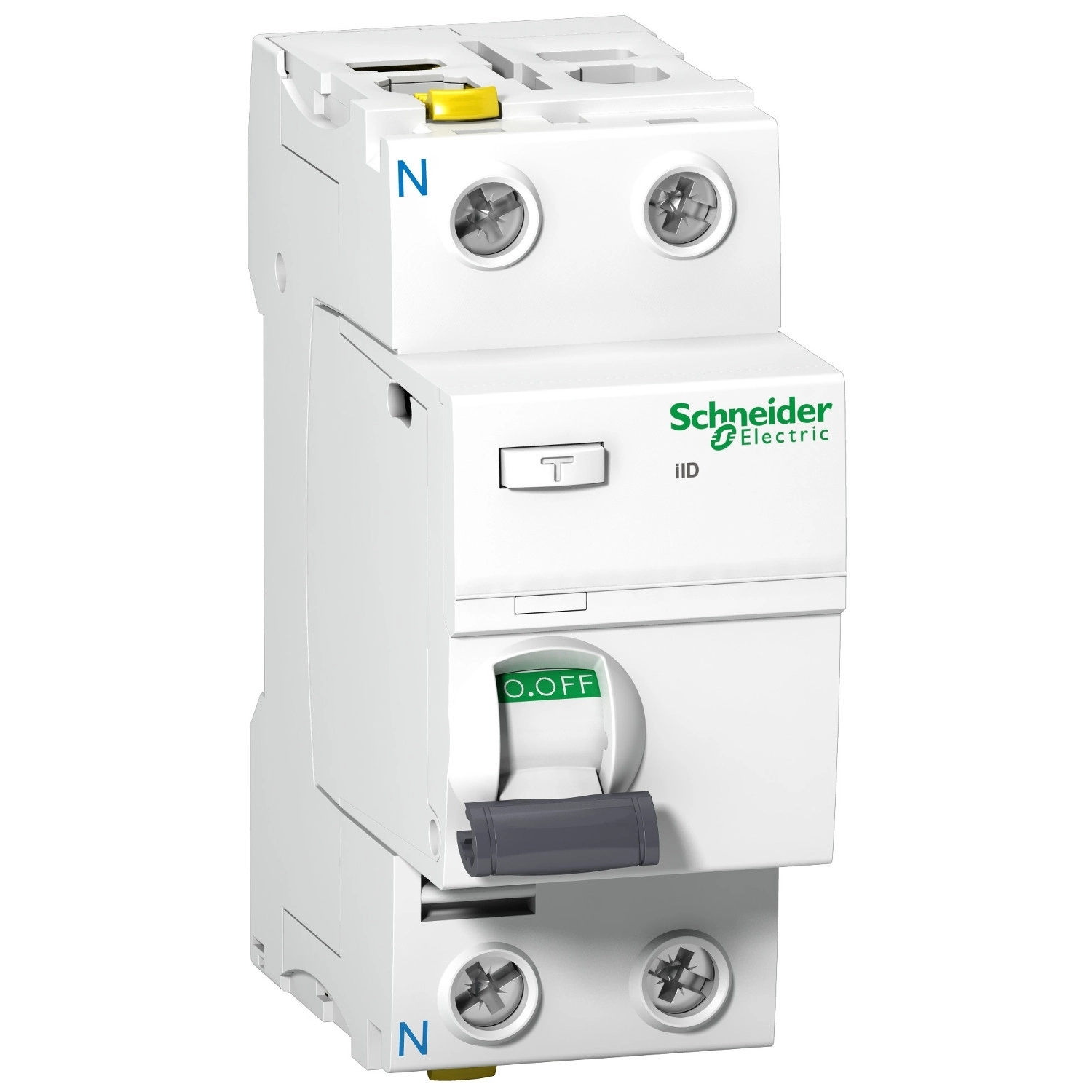

A Schneider Electric Acti9 iID áramvédő kapcsoló (A9Z24263) egy megbízható és hatékony megoldás az elektromos rendszerek biztonságának növelésére. Ez a 2-pólusú, A típusú áramvédő kapcsoló (RCCB) kiváló védelmet nyújt áramütés és tűzveszély ellen, miközben megfelel a legszigorúbb nemzetközi szabványoknak.
A termék 63 amper névleges áramerősséggel rendelkezik, és 300 mA érzékenységgel észleli a hibaáramokat. Az A típusú védelmi osztály azt jelenti, hogy nemcsak a szinuszos, hanem a pulzáló egyenáramú összetevőket is képes érzékelni, ami különösen fontos olyan alkalmazásoknál, ahol elektronikus eszközök, például számítógépek, LED-lámpák vagy inverteres berendezések vannak használatban. Az azonnali megszakítási idő gyors védelmet biztosít hibaáram esetén, így megakadályozza a potenciális veszélyhelyzeteket.
A Schneider Electric Acti9 iID sorozat innovatív jellemzőkkel rendelkezik, mint például a feszültségfüggetlen hibaáram-kioldási technológia, amely biztosítja a megbízható működést még instabil hálózati viszonyok között is. A készülék 220-240 V AC hálózati feszültségen működik 50/60 Hz frekvencián, és kiemelkedő műszaki paraméterekkel rendelkezik: 1500 A névleges zárlati megszakítóképesség (Idm és Im), 10 kA feltételes zárlati megszakítóképesség, 500 V szigetelési feszültség és 6 kV lökőfeszültség-állóság. A termék IP20 védettséggel rendelkezik alaphelyzetben, moduláris burkolatban pedig IP40 védelemmel. Különösen megbízható a 8/20 µs impulzusállósága, amely 250 A értékkel megfelel az EN/IEC 61008-1 szabványnak.
A Schneider Electric Acti9 iID áramvédő kapcsoló praktikus kialakítása lehetővé teszi a gyors és egyszerű telepítést. A 36 mm széles eszköz DIN sínre pattintható, és kettős csatlakozó terminálokkal rendelkezik mind az elülső, mind a hátsó oldalon, amelyek különböző keresztmetszetű vezetékekkel kompatibilisek. Az előlapon 1-35 mm² merev és 1-25 mm² rugalmas vezetékek, a hátoldalon pedig 1-25 mm² merev és 1-16 mm² rugalmas vezetékek csatlakoztathatók. A fehér színű készülék 91 mm magas, 36 mm széles és 73 mm mély. A kapcsolási állapot vizuális jelzése és a lezárási lehetőség (lakattal) tovább növeli a használat biztonságát és kényelmét. A mechanikai tartósság 20.000 ciklus, míg az elektromos élettartam AC-1 esetén 15.000 kapcsolási ciklust biztosít. A termék -25°C és +60°C közötti környezeti hőmérsékleten használható, tárolási hőmérséklet-tartománya pedig -40°C és +85°C között van.
Schneider Electric Acti9 iID - A9Z24263 - áram - védőkapcsoló, A osztály, 2P, 63A, 300mA műszaki adatok
Fő paraméterek
Termékcsalád: Acti9
Terméknév: Acti9 iID
Termék típusa: Áramvédő kapcsoló (RCCB)
Rövid terméknév: iID
Pólusok száma: 2P
Nulla vezető pozíciója: Bal
Névleges áram: 63 A
Hálózati típus: AC
Hibaáram-érzékenység: 300 mA
Hibaáram-védelmi késleltetés: Azonnali
Hibaáram-védelmi osztály: A típus
Kiegészítő műszaki adatok
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 220...240 V AC 50/60 Hz
Hibaáram-kioldási technológia: Feszültségfüggetlen
Névleges zárlati és bekapcsolási képesség: Idm 1500 A, Im 1500 A
Névleges feltételes zárlati áram: 10 kA
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Kapcsolási állapotjelző: Igen
Vezérlés típusa: Billenőkapcsoló
Szerelési mód: Rápattintható
Szerelési alap: DIN sín
9 mm-es osztás: 4
Méretek
Magasság: 91 mm
Szélesség: 36 mm
Mélység: 73 mm
Szín: Fehér
Tartósság
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: AC-1: 15000 ciklus
Csatlakozások
Zárási lehetőségek: Lakatolható eszköz
Csatlakozó terminálok: Kettős terminál elöl 1...35 mm² merev, Kettős terminál elöl 1...25 mm² rugalmas, Kettős terminál elöl 1...25 mm² rugalmas érvéghüvellyel, Kettős terminál hátul 1...25 mm² merev, Kettős terminál hátul 1...16 mm² rugalmas, Kettős terminál hátul 1...16 mm² rugalmas érvéghüvellyel
Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 3,5 N.m felső vagy alsó
Környezeti jellemzők
Szabványok: EN/IEC 61008-1, EN/IEC 61008-2-1
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris burkolatban) az IEC 60529 szerint
Szennyezettségi fokozat: 3
Elektromágneses kompatibilitás: 8/20 µs impulzusállóság, 250 A az EN/IEC 61008-1 szerint
Üzemi környezeti hőmérséklet: -25...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
