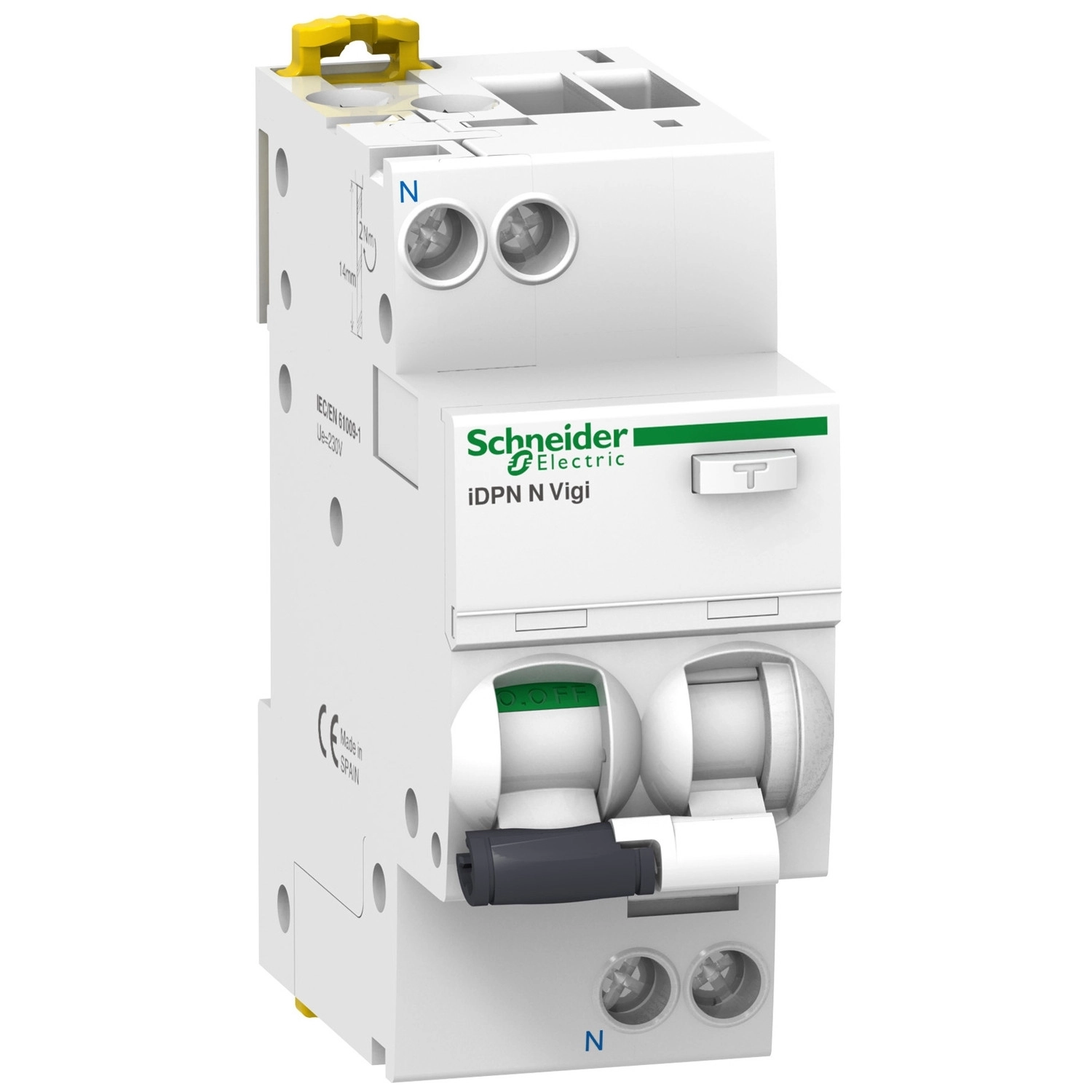

Az Acti9 iDPN N Vigi egy innovatív és sokoldalú kombinált áramvédős kismegszakító (RCBO) a Schneider Electric kínálatából, amely egyszerre biztosít túláram és áramütés elleni védelmet egyetlen kompakt eszközben. Az A9D55604 cikkszámú készülék kiválóan alkalmazható lakossági és kereskedelmi elosztórendszerekben, ahol megbízható védelmet kell biztosítani mind a túlterhelés, mind a földzárlat ellen.
Ez az 1P+N konfigurációjú eszköz B karakterisztikájú kioldási görbével rendelkezik, ami különösen alkalmassá teszi olyan áramkörök védelmére, ahol jellemzően rezisztív terhelések vannak jelen. A 4 amperes névleges áram megfelelő védelmet biztosít kisebb áramkörök, például világítási és aljzat áramkörök számára. A 30 mA-es hibaáram-érzékenység az AC típusú védelem kategóriába tartozik, ami azt jelenti, hogy megbízhatóan érzékeli és lekapcsolja a váltakozó áramú hibaáramokat, így hatékony védelmet nyújtva az áramütés ellen.
Az Acti9 iDPN N Vigi műszaki paraméterei lenyűgözőek. A 6000 amperes megszakítóképesség (Icn) garantálja a biztonságos lekapcsolást még súlyos zárlati események során is. A termék 230-240V AC, 50 Hz hálózatokban használható, és rendelkezik a szigetelésre való alkalmasság tulajdonságával az EN/IEC 60947-2 szabványnak megfelelően. A termikus-mágneses kioldási technológia biztosítja a pontos és megbízható védelmet mind túlterhelés, mind zárlat esetén. A mágneses kioldási határ 3-5-szöröse a névleges áramnak, ami optimális védelmet biztosít a berendezések számára. A hibaáram kioldás feszültségfüggetlen technológiával működik, és azonnali védelmet biztosít, ami különösen fontos az áramütés elleni védelem szempontjából.
A készülék fizikai jellemzői is figyelemre méltóak: 85 mm magas, 36 mm széles és 73 mm mély, mindössze 125 grammos tömeg mellett. A fehér színű eszköz DIN sínre pattintható, és kompatibilis a felső vagy alsó fésűs sínes bekötéssel. A bekötés rugalmas: felső vagy alsó csatlakozókapcsaiba 1-16 mm² merev, illetve 1-10 mm² rugalmas vezeték köthető, akár érvéghüvellyel is. A 15 mm-es vezeték csupaszítási hossz és a 2 Nm meghúzási nyomaték biztosítja a megbízható elektromos csatlakozást. A készülék IP20 (beépítve IP40) védettséggel, 3-as szennyezettségi fokozattal és III-as túlfeszültségi kategóriával rendelkezik. Működési hőmérséklet-tartománya -5°C és +60°C között van, tárolási hőmérséklete pedig -40°C és +85°C között. A berendezés 20000 mechanikai és elektromos életciklusra tervezett, ami hosszú távú megbízhatóságot garantál. A helyi jelzés (ON, OFF, hibakioldás) és a plombálhatóság további előnyöket jelentenek a felhasználó számára.
Schneider Electric Acti 9 iDPN Vigi - A9D55604 - áramvédős kismegszakító, AC osztály, 1P - N, B, 4A, 30mA műszaki adatok
Termék jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iDPN Vigi
Termék típusa: Kombinált áramvédős kismegszakító (RCBO)
Rövid terméknév: iDPN N Vigi
Felhasználási terület: Elosztás
Villamos jellemzők
Pólus leírás: 1P + N
Védett pólusok száma: 1
Nulla pozíciója: Bal
Névleges áram [In]: 4 A
Hálózat típusa: AC
Hálózati frekvencia: 50 Hz
Kioldó egység technológia: Termikus-mágneses
Kioldási görbe: B
Érzékenység: 30 mA
Szigetelésre alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak
Névleges üzemi feszültség [Ue]: 230...240 V AC 50 Hz
Mágneses kioldási határ: 3...5 x In
Hibaáram kioldási technológia: Feszültségfüggetlen
Földzárlat-védelmi késleltetés: Azonnali
Földzárlat-védelmi osztály: AC típus
Megszakítóképesség: 6000 A Icn 230...240 V AC 50 Hz hálózaton, EN/IEC 61009-2-1 szerint
Névleges üzemi megszakítóképesség [Ics]: 6000 A 100 % x Icn 230...240 V AC 50 Hz hálózaton, EN/IEC 61009-2-1 szerint
Névleges zárlatzárási és zárlati bekapcsolóképesség: Idm 6000 A 230...240 V AC 50 Hz hálózaton, EN/IEC 61009-2-1 szerint
Korlátozási osztály: 3, EN/IEC 61009-2-1 szerint
Névleges szigetelési feszültség [Ui]: 400 V AC 50 Hz
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Érintkező helyzet kijelző: Igen
Mechanikai jellemzők
Vezérlés típusa: Billenőkar
Helyi jelzés: BE, KI, hibakioldás
Szerelési mód: Pattintós
Szerelési alap: DIN sín
Fésűs sín és elosztóblokk kompatibilitás: Felül vagy alul: IGEN
Csatlakozási távolság: 9 mm a fázis és a nulla között
9 mm-es osztások: 4
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 73 mm
Mechanikai élettartam: 20000 ciklus
Villamos élettartam: 20000 ciklus
Lezárási opciók leírása: Lakattal rögzíthető
Csatlakozások
Csatlakozók - kapcsok: Egy kapocs felül vagy alul 1…16 mm² merev
Egy kapocs felül vagy alul 1…10 mm² rugalmas
Egy kapocs felül vagy alul 1…10 mm² rugalmas érvéghüvellyel
Vezeték csupaszítási hossz: 15 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 2 N.m felül vagy alul
Hibaáram védelem: Integrált
Környezeti jellemzők
Szabványok: EN/IEC 61009-2-1
Terméktanúsítványok: VDE, GOST
IP védettségi fokozat: IP20 az IEC 60529 szerint
IP40 (moduláris házban) az IEC 60529 szerint
Szennyezettségi fok: 3
Túlfeszültség kategória: III, IEC 60364 szerint
Elektromágneses kompatibilitás: 8/20 μs impulzus ellenállás, 250 A, EN/IEC 61009-2-1 szerint
Tropikalizáció: 2, IEC 60068-1 szerint
Relatív páratartalom: 95 % 55 °C-on
Környezeti hőmérséklet - működés: -5…60 °C
Környezeti hőmérséklet - tárolás: -40…85 °C
