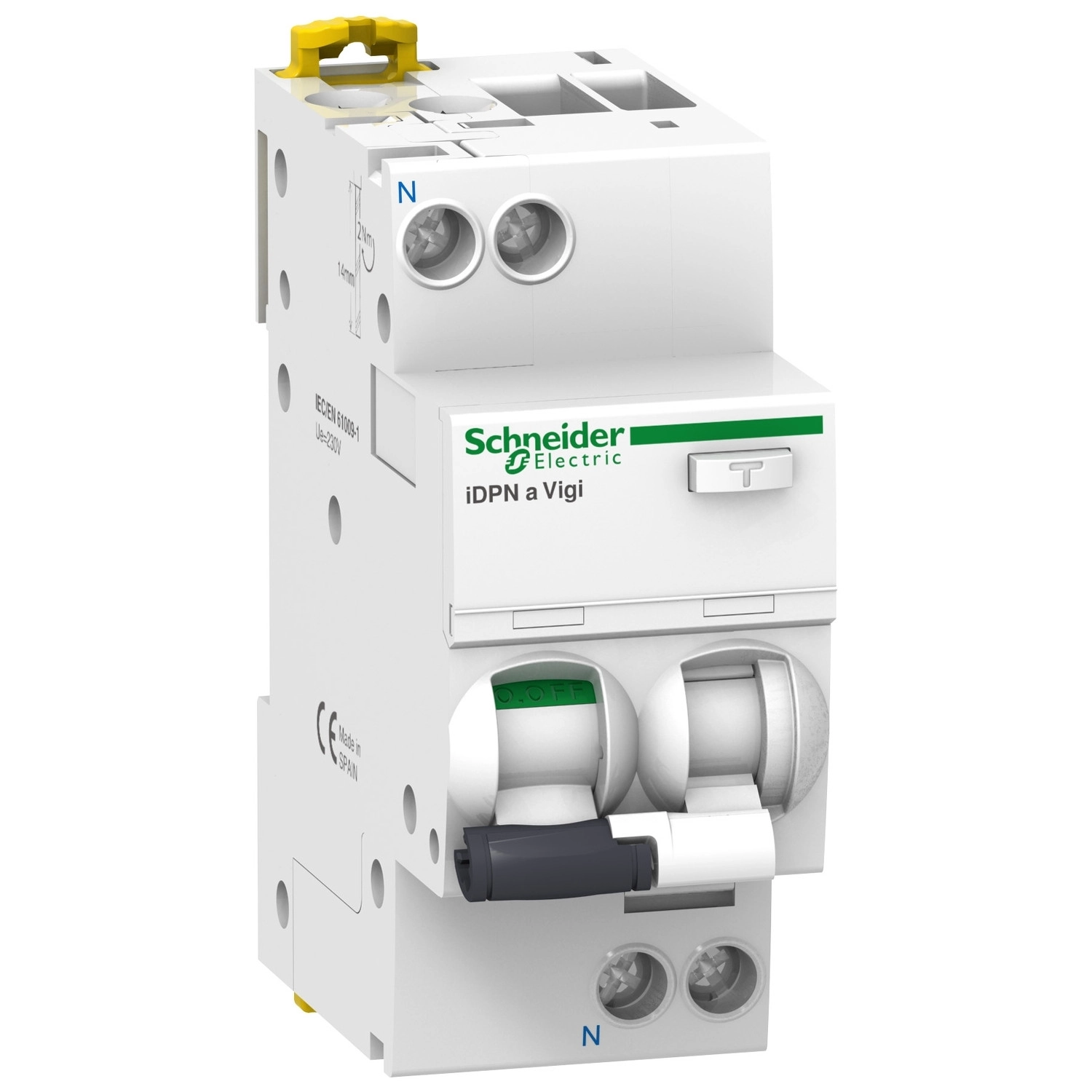

Schneider Electric Acti9 iDPN Vigi - A9D35632 - áramvédős kismegszakító, A osztály, 1P-N, C, 32A, 30mA

Szélesség méret: 80 mm

Hosszúság méret: 100 mm

Magasság méret: 40 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Acti9 iDPN Vigi - A9D35632 - áramvédős kismegszakító, A osztály, 1P-N, C, 32A, 30mA

Name: Schneider Electric Acti9 iDPN Vigi - A9D35632 - áramvédős kismegszakító, A osztály, 1P-N, C, 32A, 30mA
Brand: Schneider Electric
SKU: 3606480471698
Price: 32166 HUF
Availability: InStock

32 166 Ft

Egyedi rendelésre

Általunk fellelt webshop ár: 32 217 Ft

Egyedi rendelésre 7-14 munkanap alatt szállítható.

Cégre vennéd?

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Áramvédős kismegszakító

32 Amper Schneider Electric Acti9 iDPN Vigi

Az Schneider Electric Acti9 iDPNa Vigi A9D35632 áramvédős kismegszakító (RCBO) egy korszerű, kiváló minőségű villamos védelmi eszköz, amely ötvözi a túláramvédelem és a hibaáram-védelem funkcióit egyetlen kompakt készülékben. Ez a kombinált megoldás jelentősen leegyszerűsíti a villamos rendszerek védelmének kialakítását, miközben maximális biztonságot nyújt mind az emberek, mind a berendezések számára.

A termék 1P+N (egypólusú+nulla) kialakítású, 32 amper névleges áramerősséggel és C típusú kioldási karakterisztikával rendelkezik, ami ideálissá teszi lakossági és kereskedelmi elosztó hálózatokban való alkalmazásra. A 30 mA-es hibaáram-érzékenység tökéletes védelmet nyújt áramütés ellen, míg az A típusú hibaáram-védelem biztosítja a megfelelő működést nemcsak a szinuszos váltakozó áramú, hanem a pulzáló egyenáramú hibaáramok esetén is. A 4500A megszakítóképesség garantálja a biztonságos működést még nagyobb zárlati áramok esetén is.

Az Acti9 iDPNa Vigi technikai kialakítása figyelemre méltó: a feszültségtől független hibaáram-kioldás technológia biztosítja a megbízható védelmet még alacsonyabb hálózati feszültségek esetén is. A készülék pillanatnyi hibaáram-védelmi késleltetéssel rendelkezik, így gyorsan reagál a veszélyes helyzetekre. A toggle típusú működtetés és a beépített jelzés (ON, OFF, hibajelzés) könnyű használatot tesz lehetővé, míg a lakattal történő lezárás lehetősége megakadályozza az illetéktelen beavatkozást.

A készülék kompatibilis a Schneider Electric fésűs sínekkel és elosztóblokkokkal (felül vagy alul csatlakoztatva), valamint standard DIN sínre pattintható. A 9 mm-es csatlakozási távolság a fázis és a nulla között, valamint a mindössze 36 mm-es szélesség kompakt kialakítást tesz lehetővé az elosztószekrényben. A termék 1-16 mm² merev vagy 1-10 mm² hajlékony vezetékek (érvéghüvellyel is) fogadására alkalmas, 15 mm-es csupaszolási hosszal és 2 Nm meghúzási nyomatékkal. A fehér színű készülék 20000 mechanikai és 10000 elektromos kapcsolási ciklust garantál, és -25...60 °C közötti környezeti hőmérsékleten használható.

Schneider Electric Acti9 iDPN Vigi - A9D35632 - áramvédős kismegszakító, A osztály, 1P - N, C, 32A, 30mA műszaki adatok

Általános jellemzők

Termékcsalád: Acti9

Terméknév: Acti9 iDPN Vigi

Termék típusa: Áramvédős kismegszakító (RCBO)

Rövid név: iDPNa Vigi

Felhasználási terület: Elosztás

Műszaki paraméterek

Pólus kialakítás: 1P + N

Védett pólusok száma: 1

Nullavezető pozíciója: Bal

Névleges áram: 32 A

Hálózat típusa: AC

Hálózati frekvencia: 50 Hz

Kioldó technológia: Hő-mágneses

Kioldási görbe: C

Hibaáram-érzékenység: 30 mA

Leválaszthatóság: Igen, megfelel az EN/IEC 60947-2 szabványnak

Névleges üzemi feszültség: 230...240 V AC 50 Hz

Mágneses kioldási határ: 5...10 x In

Hibaáram-kioldási technológia: Feszültségtől független

Hibaáram-védelmi késleltetés: Pillanatnyi

Hibaáram-védelmi osztály: A típus

Megszakítóképesség: 4500 A Icn 230...240 V AC 50 Hz (EN/IEC 61009-2-1)

Névleges üzemi megszakítóképesség: 4500 A 100% x Icn 230...240 V AC 50 Hz (EN/IEC 61009-2-1)

Névleges zárlati be- és kikapcsolóképesség: Idm 4500 A 230...240 V AC 50 Hz (EN/IEC 61009-2-1)

Korlátozási osztály: 3 az EN/IEC 61009-2-1 szerint

Névleges szigetelési feszültség: 400 V AC 50 Hz

Névleges lökőfeszültség-állóság: 4 kV

Kontaktus állásjelzés: Igen

Fizikai jellemzők és csatlakozás

Működtetés típusa: Billenőkar

Helyi jelzés: BE, KI, hiba kioldás

Felszerelési mód: Rápattintható

Felszerelési felület: DIN sín

Fésűs sín és elosztóblokk kompatibilitás: Felül vagy alul: IGEN

Csatlakozási távolság: 9 mm a fázis és a nulla között

9 mm-es osztások száma: 4

Magasság: 85 mm

Szélesség: 36 mm

Mélység: 73 mm

Csatlakozások - sorkapcsok: Egyetlen sorkapocs felül vagy alul 1...16 mm² merev
Egyetlen sorkapocs felül vagy alul 1...10 mm² hajlékony
Egyetlen sorkapocs felül vagy alul 1...10 mm² hajlékony érvéghüvellyel

Vezeték csupaszolási hossz: 15 mm felső vagy alsó csatlakozáshoz

Meghúzási nyomaték: 2 N.m felül vagy alul

Környezeti jellemzők

Szabványok: EN/IEC 61009-2-1

Terméktanúsítványok: VDE, KEMA

IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris tokozásban) az IEC 60529 szerint

Szennyezettségi fok: 3

Túlfeszültségi kategória: III az IEC 60364 szerint

Elektromágneses kompatibilitás: 8/20 µs impulzus állóság, 250 A az EN/IEC 61009-2-1 szerint

Trópusi kialakítás: 2 az IEC 60068-1 szerint

Relatív páratartalom: 95% 55 °C-on

Környezeti hőmérséklet üzemeltetéskor: -25...60 °C

Környezeti hőmérséklet tároláskor: -40...85 °C

Termék adatok

Szélesség méret

80 mm

Hosszúság méret

100 mm

Magasság méret

40 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606480471698

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

230

Védettség

IP20

Frekvencia

50 Hz

Pólusszám (összesen)

Gyártó/Márka

Schneider Electric

Névleges áram

32 A

Beépítési mélység

44 mm

Névleges megszakító képesség (IEC 60947-2)

4,5 kA

Tömeg

225 g/db

Cikkszám

3606480471698
