Az Acti9 iDPNa Vigi A9D35625 típusú kombinált áramvédős kismegszakító (RCBO) a Schneider Electric professzionális villamos szerelvény kínálatának kiemelkedő darabja. Ez a korszerű védelmi eszköz egyetlen kompakt egységben biztosít túláram és hibaáram elleni védelmet, így optimális megoldást kínál a modern épületvillamossági rendszerek védelmére.
A készülék 1P+N kivitelű, tehát az 1 fázis és a nulla vezetéket is kapcsolja, ami teljes körű védelmet biztosít. A 25A névleges áramerősség, a C karakterisztikájú kioldási görbe, valamint az A típusú, 30mA-es hibaáram érzékenység ideálissá teszi lakó- és könnyűipari környezetben történő alkalmazásra. A C karakterisztika 5-10-szeres névleges áramra történő kioldást biztosít, így megfelelő védelmet nyújt induktív jellegű terhelések (pl. kisebb motorok, világítási áramkörök) számára, miközben nem túl érzékeny a bekapcsolási áramlökésekre.
Az A típusú hibaáram védelem nem csak a váltakozó áramú, hanem a pulzáló egyenáramú hibaáramokat is képes érzékelni, így fokozott biztonságot nyújt modern elektronikai eszközöket tartalmazó áramkörök esetén. A termék 4500A megszakítóképességgel rendelkezik 230-240V AC hálózaton, ami bőségesen elegendő a legtöbb lakossági és kereskedelmi alkalmazás esetén. A készülék pillanatnyi hibaáram-védelmi időkésleltetéssel működik, azaz azonnal lekapcsol, ha hibaáramot érzékel.
A termék megfelel az EN/IEC 61009-2-1 szabványnak, rendelkezik VDE és KEMA tanúsítvánnyal, továbbá IP20 érintésvédelmi fokozattal, illetve moduláris tokozásban IP40 védelemmel. A szerelés rendkívül egyszerű, DIN sínre pattintható, és kompatibilis a fésűs gyűjtősínekkel, mind felül, mind alul csatlakoztatható. A 9 mm-es bekötési osztás és a 4 modul szélesség (36 mm) kompakt méretezést tesz lehetővé. A kapcsolási állapotot jól látható jelzés mutatja (BE/KI/hiba), a készülék lakattal lezárható a jogosulatlan kezelés ellen.
A csatlakoztatás rugalmasan megoldható: egyszeres sorkapcsok találhatók felül vagy alul, amelyek 1-16 mm² merev vagy 1-10 mm² rugalmas vezetékek fogadására alkalmasak, akár érvéghüvellyel is. A vezetékek csupaszítási hossza 15 mm, a csatlakozók meghúzási nyomatéka 2 Nm. A készülék széles hőmérsékleti tartományban (-25...60 °C) megbízhatóan működik, és kiváló mechanikai (20000 ciklus) valamint villamos élettartammal (10000 kapcsolás) rendelkezik.

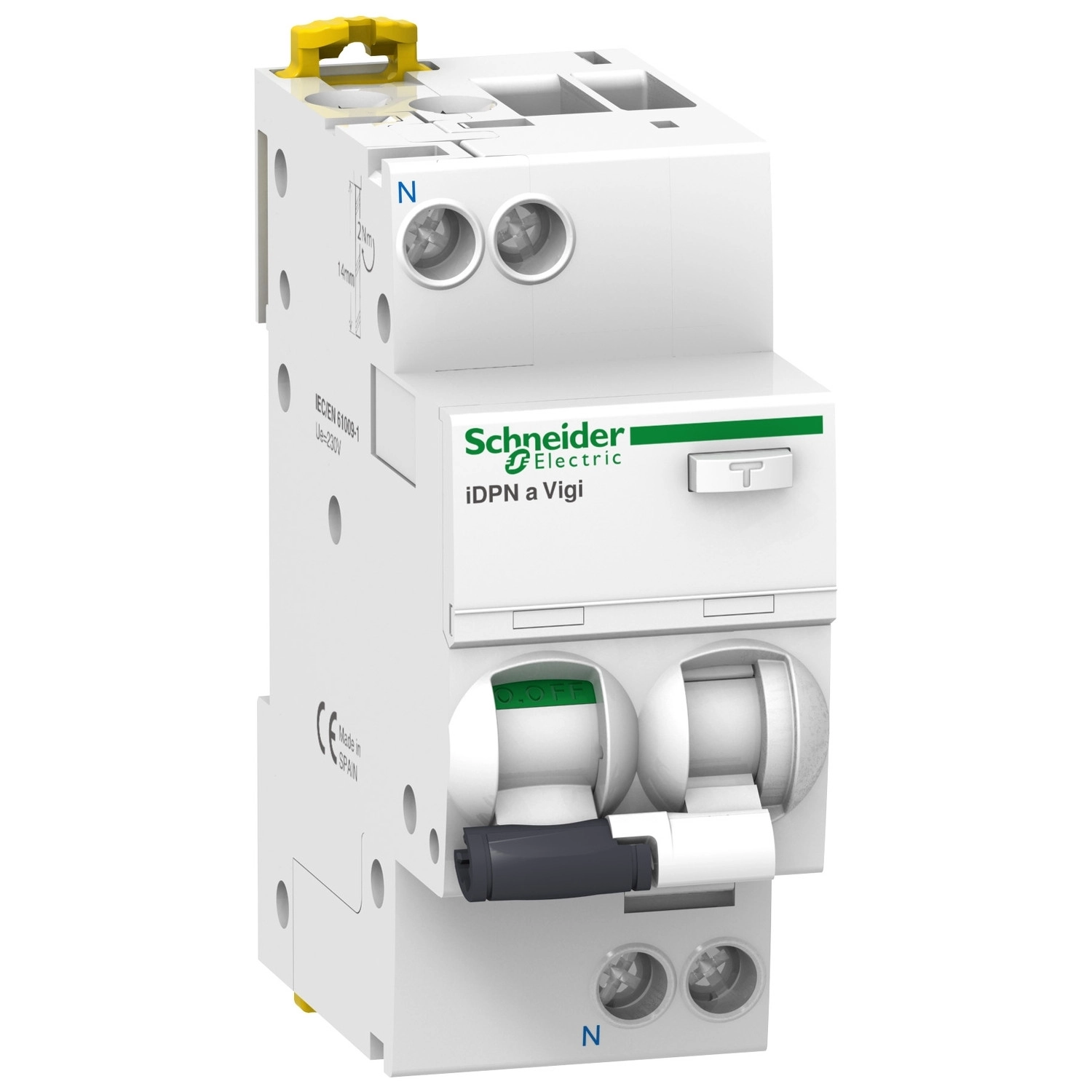

Schneider Electric Acti9 iDPN Vigi - A9D35625 - áramvédős kismegszakító, A osztály, 1P - N, C, 25A, 30mA műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iDPN Vigi
Termék típusa: Kombinált áramvédős kismegszakító (RCBO)
Rövid terméknév: iDPNa Vigi
Alkalmazás: Elosztás
Pólusok: 1P + N
Védett pólusok száma: 1
Nulla pozíció: Bal
Névleges áram: 25 A
Hálózat típusa: AC
Hálózati frekvencia: 50 Hz
Kioldási technológia: Hőmágneses
Kioldási görbe: C
Hibaáram érzékenység: 30 mA
Szigetelési alkalmasság: Igen, megfelel az EN/IEC 60947-2-nek
Kiegészítő adatok
Készülék helye a rendszerben: Kimenő
Névleges üzemi feszültség: 230...240 V AC 50 Hz
Mágneses kioldási határ: 5...10 x In
Hibaáram kioldási technológia: Feszültség-független
Hibaáram-védelmi időkésleltetés: Azonnali
Hibaáram védelmi osztály: A típus
Megszakítóképesség: 4500 A Icn 230...240 V AC 50 Hz-en, az EN/IEC 61009-2-1 szerint
Névleges üzemi megszakítóképesség: 4500 A 100% x Icn 230...240 V AC 50 Hz-en, az EN/IEC 61009-2-1 szerint
Névleges zárási és nyitási képesség: Idm 4500 A 230...240 V AC 50 Hz-en, az EN/IEC 61009-2-1 szerint
Korlátozási osztály: 3, az EN/IEC 61009-2-1 szerint
Névleges szigetelési feszültség: 400 V AC 50 Hz
Névleges lökőfeszültség-állóság: 4 kV
Kapcsolási állapotjelzés: Igen
Fizikai jellemzők
Működtetés: Toggle (átkapcsoló)
Helyi jelzés: BE, KI, hibajelzés
Szerelési mód: Rápattintható
Szerelési felület: DIN sín
Fésűs sínek kompatibilitása: Felül vagy alul: IGEN
Bekötési osztás: 9 mm a fázis és a nulla között
9 mm-es osztások száma: 4
Magasság: 85 mm
Szélesség: 36 mm
Mélység: 73 mm
Nettó tömeg: 125 g
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Villamos élettartam: 10000 ciklus
Zárási opciók: Lakattal zárható
Csatlakozás
Kapcsok: Egyszeres sorkapocs felül vagy alul 1...16 mm² merev
Egyszeres sorkapocs felül vagy alul 1...10 mm² rugalmas
Egyszeres sorkapocs felül vagy alul 1...10 mm² rugalmas érvéghüvellyel
Vezeték csupaszítási hossz: 15 mm felső vagy alsó bekötésnél
Meghúzási nyomaték: 2 N.m felül vagy alul
Környezeti jellemzők
Szabványok: EN/IEC 61009-2-1
Tanúsítványok: VDE, KEMA
IP védettség: IP20 az IEC 60529 szerint
IP40 (moduláris tokozásban) az IEC 60529 szerint
Szennyezettségi fok: 3
Túlfeszültség kategória: III, az IEC 60364 szerint
Elektromágneses kompatibilitás: 8/20 µs impulzus ellenállás, 250 A, az EN/IEC 61009-2-1 szerint
Trópusállóság: 2, az IEC 60068-1 szerint
Relatív páratartalom: 95% 55 °C-on
Környezeti hőmérséklet üzem közben: -25...60 °C
Környezeti hőmérséklet tárolás során: -40...85 °C
