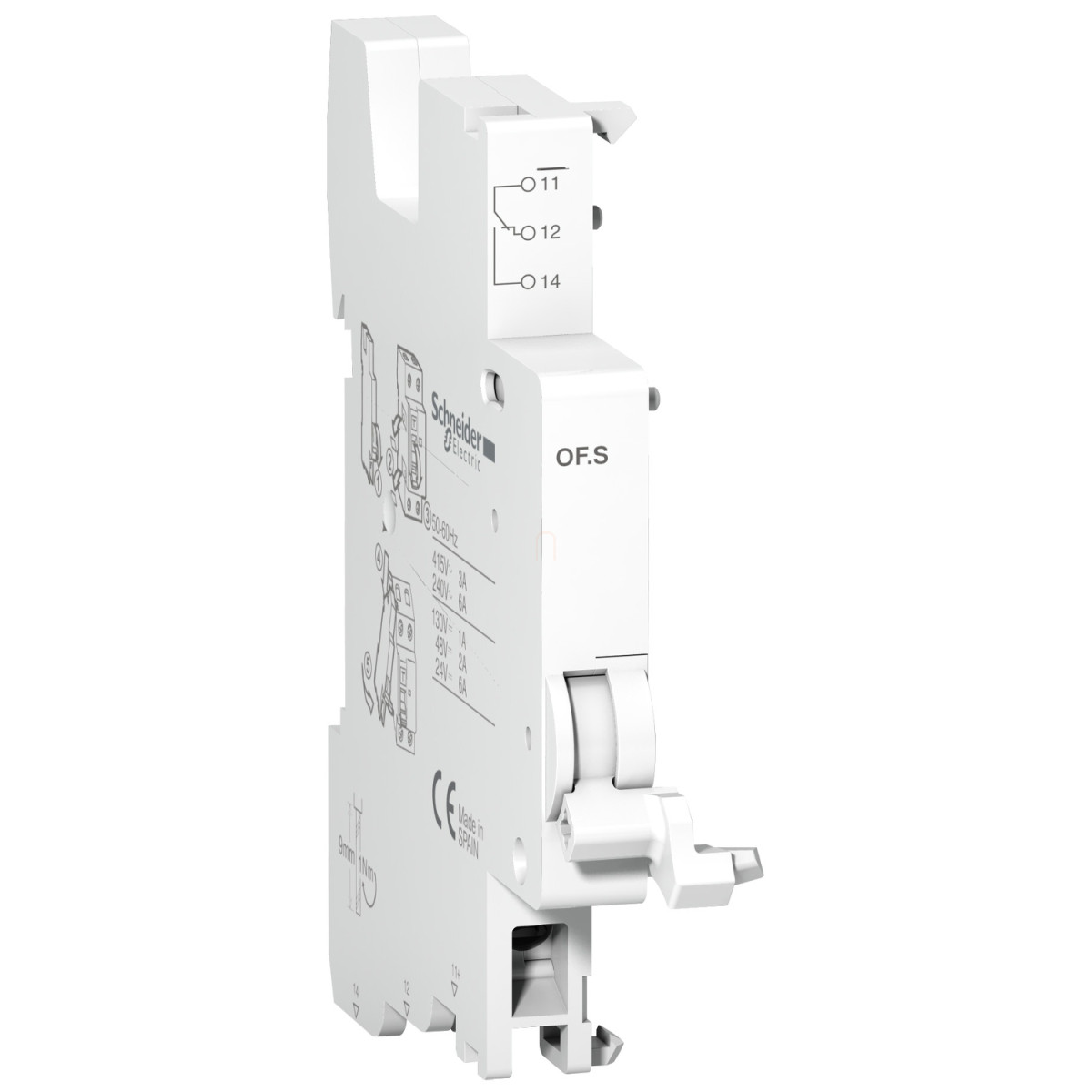

A Schneider Electric Acti9 A9N26923 jelű OFS segédérintkező egy rendkívül sokoldalú és megbízható kiegészítő komponens az Acti9 termékcsaládhoz. Ez a kompakt kialakítású segédérintkező egy nyitó/záró (O/C) érintkezővel rendelkezik, amely 1A és 6A közötti áramtartományban használható, alsó csatlakozási lehetőséggel.
Az Acti9 A9N segédérintkező kompatibilis számos Acti9 sorozatú védelmi készülékkel, köztük az Acti9 RCCB-ID 125A, Acti9 ID C40, Acti9 IDc és Acti9 ITG40 termékekkel. Ez a rugalmas kompatibilitás lehetővé teszi, hogy a segédérintkező különböző védelmi berendezésekhez könnyen illeszthető legyen. A készülék DIN-sínre szerelhető, és felső fésűs sínes összekötővel is használható, ami növeli a telepítési lehetőségek számát. Az A9N26923 jelű OFS segédérintkező fehér színű, és mindössze 9 mm széles, 85,3 mm magas és 78,5 mm mély, így minimális helyet foglal el a kapcsolószekrényben.
A segédérintkező kiváló elektromos tulajdonságokkal rendelkezik: AC-12 alkalmazásban 3A névleges áramot biztosít 380-415V, 50/60 Hz hálózaton, illetve 6A-t 220-240V, 50/60 Hz esetén. DC alkalmazásokban is rendkívül rugalmas: 130V DC mellett 1A, 60V DC mellett 1,5A, 48V DC mellett 2A, valamint 24V DC esetén 6A névleges árammal terhelhető. A termék megfelel az EN/IEC 60947-5-1 szabványnak, ami garantálja a megbízható működést és a magas minőségi követelményeknek való megfelelést. Az IP20-as védettség biztosítja az alapvető védelmet a porral és a véletlenszerű érintésekkel szemben.
Az A9N26923 segédérintkező könnyű szerelhetőséget biztosít az alsó kapocscsatlakozók révén. Ezek a csatlakozók képesek befogadni akár 2 db 1,5 mm² rugalmas vezetéket, vagy 1 db 0,5-2,5 mm² merev vezetéket, illetve 2 db 1,5 mm² rugalmas vezetéket érvéghüvellyel. A vezetékcsupaszítási hossz 9 mm, a csavarok meghúzási nyomatéka pedig 1 N.m. A terméket széles üzemeltetési hőmérséklet-tartomány jellemzi: -35°C és +70°C között működőképes, tárolási hőmérséklete pedig -40°C és +85°C között van. A relatív páratartalom tekintetében 95% páratartalomig használható 55°C mellett, ami szélsőséges környezeti feltételek közötti alkalmazást is lehetővé tesz. A termék 3-as szennyezettségi fokozatnak és 2-es trópusi klíma osztálynak felel meg az EN/IEC 60947-5-1 szabvány szerint, így extrém körülmények között is megbízhatóan működik.
Schneider Electric Acti9 IDc - A9N26923 - nyitás/zárás jelző segédérintkező műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméktípus: OC segédérintkező
Rövid készüléknév: OFS
Jelzőérintkezők összetétele: 1 C/O (átváltó)
Névleges áram:
- AC-12: 3 A (380...415 V AC, 50/60 Hz)
- AC-12: 6 A (220...240 V AC, 50/60 Hz)
- DC-12: 1 A (130 V DC)
- DC-12: 1,5 A (60 V DC)
- DC-12: 2 A (48 V DC)
- DC-12: 6 A (24 V DC)
Szélesség 9 mm-es egységekben: 1
Szabványok: EN/IEC 60947-5-1
Kiegészítő információk
Kompatibilitás:
- Acti9 RCCB-ID 125A
- Acti9 ID C40
- Acti9 IDc
- Acti9 ITG40
Szerelési mód: Fix
Szerelési alap: DIN sín
Fésűs sín és elosztóblokk kompatibilitás: Felül: IGEN
Méretek és fizikai jellemzők
Magasság: 85,3 mm
Szélesség: 9 mm
Mélység: 78,5 mm
Nettó tömeg: 33 g
Szín: Fehér
Csatlakozások
Csatlakozók - kapcsok:
- Szorítókapocs (alsó) 2 kábel(ek) 1,5 mm² - rugalmas
- Szorítókapocs (alsó) 1 kábel(ek) 0,5...2,5 mm² - merev
- Szorítókapocs (alsó) 2 kábel(ek) 1,5 mm² - rugalmas érvéghüvellyel
Vezeték csupaszolási hossz: 9 mm
Meghúzási nyomaték: 1 N.m
Környezeti feltételek
IP védettségi fokozat: IP20 az EN/IEC 60947-5-1 szerint
Szennyezési fokozat: 3 az EN/IEC 60947-5-1 szerint
Trópusi klíma osztály: 2 az EN/IEC 60947-5-1 szerint
Relatív páratartalom: 0,95% 55°C-on
Környezeti üzemi hőmérséklet: -35...70°C
Környezeti tárolási hőmérséklet: -40...85°C
