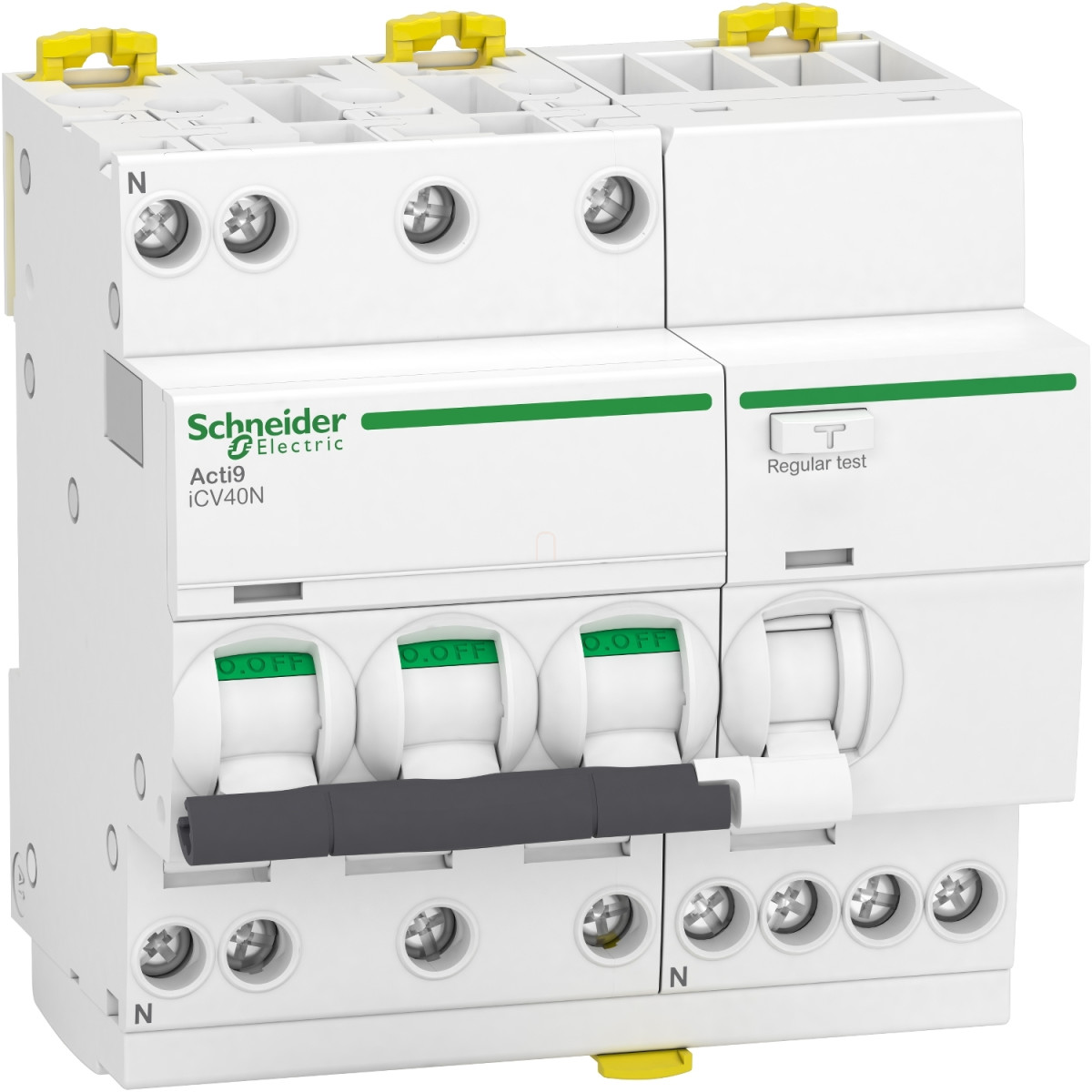

A Schneider Electric Acti9 iCV40N (A9DH3725) típusú készülék egy kombinált áramvédő kismegszakító (RCBO), amely egyszerre nyújt túláram és hibaáram elleni védelmet. Ez a professzionális villamos készülék egyesíti a megszakító és a hibaáramvédő funkcióit egyetlen kompakt eszközben, így hely és költség takarítható meg a villamos elosztóban.
Az Acti9 iCV40N egy 3 pólusú + N (3P+N) kialakítású készülék, amelyben a nulla vezeték bal oldalon helyezkedik el. Névleges árama 25A, B karakterisztikájú kioldási görbével rendelkezik, ami ideálissá teszi olyan áramkörökben való alkalmazásra, ahol nincs jelentős bekapcsolási áramlökés. A hibaáram érzékenysége 30 mA, ami AC típusú, tehát elsősorban a szinuszos váltakozó hibaáramok ellen véd, azonnali kioldással. A készülék 6000A megszakítóképességgel rendelkezik 400V AC hálózati feszültség mellett, ami megfelel az EN/IEC 61009-2-1 szabvány előírásainak.
A Schneider Electric Acti9 iCV40N műszaki paraméterei között szerepel a feszültségtől független hibaáram kioldási technológia, ami azt jelenti, hogy a készülék akkor is megfelelően működik, ha a hálózati feszültség ingadozik. A mágneses kioldási határérték a névleges áram 3-5-szöröse. A készülék üzemi névleges feszültsége 400V AC 50/60 Hz, névleges szigetelési feszültsége 440V AC. Lökőfeszültség-állósága 4 kV, ami kiváló védelmet biztosít túlfeszültségekkel szemben. A készülék rendelkezik szándékos leválasztásra való alkalmassággal (leválasztó funkcióval) az EN/IEC 60947-2 szabványnak megfelelően. A termék minőségét az EAC és VDE minőségi címkék is garantálják.
A mechanikai kivitel szempontjából a készülék DIN sínre pattintható (clip-on), fehér színű, méretei: 93 mm magasság, 90 mm szélesség és 73 mm mélység. A csatlakozások alagút típusú sorkapcsokkal történnek, amelyek alul és felül egyaránt elhelyezkednek, és 1-16 mm² merev, illetve 1-10 mm² rugalmas vezetékek fogadására alkalmasak. A huzalok csupaszítási hossza 14 mm, a csatlakozó csavarok meghúzási nyomatéka 2 Nm. A készülék kompatibilis fésűs sínekkel és elosztóblokkokkal, a csatlakozási osztás 18 mm a fázisok között, 9 mm a fázis és a nulla között. A termék helyi jelzéssel rendelkezik: hibajelzés, BE/KI állapotjelzés, valamint van érintkezőpozíció-jelzője is. Vezérlése billenőkarral történik, és lehetőséget biztosít lakattal történő lezárásra, valamint plombálásra is.
A készülék környezeti paraméterei szintén figyelemre méltóak: működési hőmérséklettartomány -5...+60 °C, tárolási hőmérséklet -40...+85 °C, relatív páratartalom 95% 55 °C-on, üzemeltetési magasság 2000 m-ig. Védettsége IP20 az IEC 60529 szerint, illetve IP40 moduláris burkolatban. Elektromágneses kompatibilitás szempontjából 8/20 µs impulzusállósága 250A az EN/IEC 61009-1 szerint. A készülék mechanikai és elektromos élettartama egyaránt 20000 kapcsolási ciklus.
Schneider Electric Acti9 iCV40 - A9DH3725 - áramvédős kismegszakító, AC osztály, 3P-N, B, 25A, 30mA műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCV40
Termék típusa: Kombinált áramvédő kismegszakító (RCBO)
Rövid terméknév: iCV40N
Felhasználási terület: Elosztás
Pólusok leírása: 3P + N
Védett pólusok száma: 3
Nulla vezető helyzete: Bal
Névleges áram: 25 A
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Kioldó egység technológiája: Hőmágneses
Kioldási görbe: B
Hibaáram-érzékenység: 30 mA
Leválasztási alkalmasság: Igen, az EN/IEC 60947-2 szabványnak megfelelően
Kiegészítő jellemzők
Eszköz elhelyezkedése a rendszerben: Kimenő
Névleges üzemi feszültség: 400 V AC 50/60 Hz
Mágneses kioldási határ: 3...5 x In
Hibaáram kioldási technológia: Feszültségtől független
Hibaáram-védelmi késleltetés: Azonnali
Hibaáram-védelem osztálya: AC típus
Megszakítóképesség: 6000 A Icn 400 V AC 50/60 Hz-nél az EN/IEC 61009-2-1 szerint
Névleges üzemi megszakítóképesség: 6000 A 100% x Icn 400 V AC 50/60 Hz-nél az EN/IEC 61009-2-1 szerint
Névleges zárlati bekapcsolóképesség: Idm 3000 A 400 V AC 50/60 Hz-nél az EN 61009-2-1 szerint
Idm 500 A 400 V AC 50/60 Hz-nél az IEC 61009-2-1 szerint
Korlátozási osztály: 3 az EN/IEC 61009-2-1 szerint
Névleges szigetelési feszültség: 440 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 4 kV
Mechanikai jellemzők
Érintkező helyzet jelző: Igen
Vezérlés típusa: Billentyűs
Helyi jelzések: Hibajelzés, BE/KI jelzés
Szerelési mód: Felpatintható
Szerelési alap: DIN sín
Fésűs sín és elosztóblokk kompatibilitás: Felső vagy alsó: fogazott
Csatlakozási osztás: 18 mm a fázisok között
9 mm a fázis és a nulla között
9 mm-es osztások: 10
Magasság: 93 mm
Szélesség: 90 mm
Mélység: 73 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus
Zárolási opciók leírása: Lakattal zárható, Plombálható
Csatlakozások - sorkapcsok: Alagút típusú sorkapcsok felül vagy alul 1...16 mm² merev vezetékhez
Alagút típusú sorkapcsok felül vagy alul 1...10 mm² rugalmas vezetékhez
Huzal csupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 2 N.m felül vagy alul
Hibaáram-védelem: Integrált
Környezeti jellemzők
Szabványok: EN/IEC 61009-2-1
Termék tanúsítványok: CE
IP védettségi fokozat: IP20 az IEC 60529 szerint
IP40 (moduláris burkolatban) az IEC 60529 szerint
Szennyezettségi fok: 3
Túlfeszültségi kategória: III az IEC 60364 szerint
Elektromágneses kompatibilitás: 8/20 µs impulzusállóság, 250 A az EN/IEC 61009-1 szerint
Relatív páratartalom: 95% 55 °C-on
Üzemeltetési magasság: 2000 m
Környezeti hőmérséklet üzemelés közben: -5...60 °C
Környezeti hőmérséklet tárolás során: -40...85 °C
