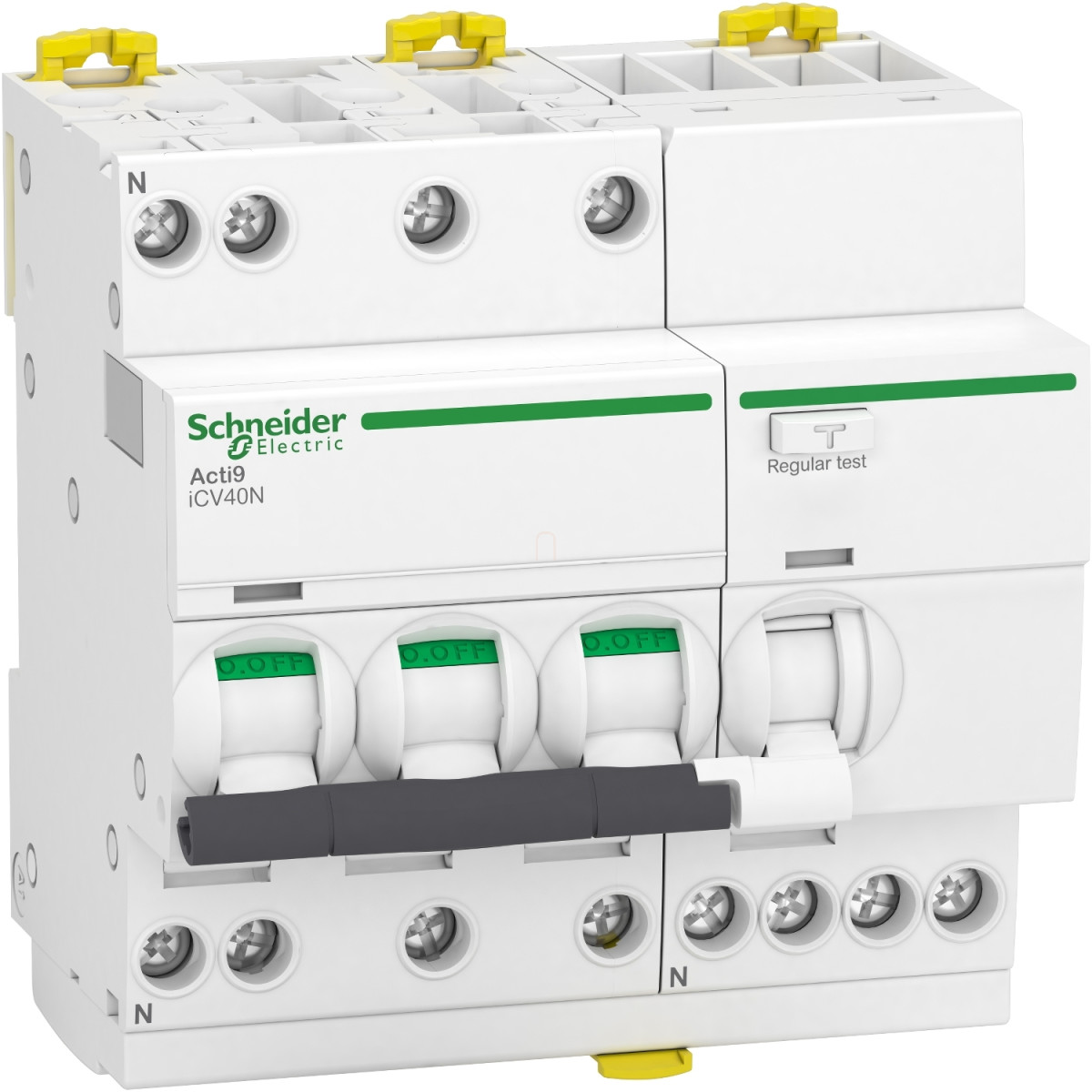

A Schneider Electric Acti9 iCV40N (A9DH3720) áramvédős kismegszakító egy rendkívül megbízható elektromos védelmi eszköz, amely két fontos funkciót egyesít: megszakítja az áramkört túláram esetén, valamint védelmet nyújt az életveszélyes áramütés ellen. Ez a 3P+N kialakítású, azaz háromfázisú plusz nullavezető konfigurációval rendelkező készülék ideális választás mind lakóépületek, mind ipari létesítmények elektromos rendszereinek védelmére.
A Schneider Electric Acti9 sorozatba tartozó iCV40N modell 20 Amperes névleges áramerősséggel, B karakterisztikájú kioldási görbével és 30 mA-es hibaáram-érzékenységgel rendelkezik, amely azonnali lekapcsolást biztosít szivárgási áram észlelésekor. A készülék AC típusú védelmet nyújt, ami azt jelenti, hogy szinuszos váltakozó áramú hibaáramok ellen véd. A magas, 6000 A-es zárlati megszakítóképesség (Icn) biztosítja, hogy a berendezés még rendkívül nagy zárlati áramok esetén is biztonságosan megszakítja az áramkört, ezzel védve az elektromos rendszert és a csatlakoztatott eszközöket.
Műszakilag figyelemre méltó, hogy a készülék villamos szigetelési feszültsége 440 V AC 50/60 Hz, lökőfeszültség állósága pedig 4 kV. A termomágneses kioldó technológiának köszönhetően precízen reagál mind a túlterhelésekre, mind a rövidzárlati helyzetekre. A mágneses kioldás határa a névleges áram 3-5-szöröse között aktiválódik. Fontos megemlíteni, hogy az eszköz teljes mértékben megfelel a vonatkozó EN/IEC 61009-2-1 szabványnak, és rendelkezik EAC és VDE minőségi tanúsítványokkal is. A leválaszthatóságra való alkalmasság (izolációs funkció) az EN/IEC 60947-2 szabványnak megfelelően biztosított, ami különösen hasznos karbantartási munkálatok során, amikor az áramkör biztonságos leválasztására van szükség.
Az A9DH3720 cikkszámú áramvédős kismegszakító felszerelése egyszerű: DIN sínre pattintható, kompakt mérete (93 mm magas, 90 mm széles és 73 mm mély) lehetővé teszi az elosztószekrényben való hatékony elhelyezést. A készülék fentről vagy lentről egyaránt csatlakoztatható, alagút típusú sorkapcsai 1-16 mm² merev, illetve 1-10 mm² hajlékony vezetékeket fogadnak. A vezetékek csupaszolási hossza 14 mm, a sorkapcsok meghúzási nyomatéka pedig 2 Nm. A készülék fehér színű, tömege mindössze 500 g. Beépített állapotkijelzővel rendelkezik, amely jól láthatóan mutatja a BE/KI állást és a hibajelzést. Mechanikai és elektromos élettartama egyaránt 20 000 kapcsolási ciklus, ami hosszú távú, megbízható működést garantál. Működési hőmérséklet-tartománya -5°C és +60°C között van, ami széleskörű felhasználhatóságot biztosít különböző környezeti feltételek mellett is.
Schneider Electric Acti9 iCV40 - A9DH3720 - áramvédős kismegszakító, AC osztály, 3P-N, B, 20A, 30mA műszaki adatok
Általános információk
Termékcsalád: Acti9
Terméknév: Acti9 iCV40
Eszköz rövid neve: iCV40N
Termék vagy komponens típusa: Áramvédős kismegszakító (RCBO)
Eszköz alkalmazása: Elosztás
Műszaki jellemzők
Pólusok leírása: 3P + N
Védett pólusok száma: 3
Nulla vezető pozíciója: Bal
Névleges áram: 20 A
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Kioldó egység technológiája: Termomágneses
Kioldási görbe: B
Hibaáram-érzékenység: 30 mA
Leválaszthatóságra való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Villamos jellemzők
Névleges üzemi feszültség: 400 V AC 50/60 Hz
Mágneses kioldási határ: 3...5 x In
Hibaáram kioldási technológia: Feszültség-független
Hibaáram-védelmi késleltetési idő: Azonnali
Hibaáram-védelmi osztály: AC típus
Megszakítóképesség: 6000 A Icn 400 V AC 50/60 Hz-en, megfelel az EN/IEC 61009-2-1 szabványnak
Névleges üzemi megszakítóképesség: 6000 A 100% x Icn 400 V AC 50/60 Hz-en, megfelel az EN/IEC 61009-2-1 szabványnak
Névleges zárlati bekapcsoló- és megszakítóképesség: Idm 3000 A 400 V AC 50/60 Hz-en, megfelel az EN 61009-2-1 szabványnak
Korlátozási osztály: 3, megfelel az EN/IEC 61009-2-1 szabványnak
Névleges szigetelési feszültség: 440 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 4 kV
Szerelési és csatlakoztatási tulajdonságok
Érintkező helyzet kijelző: Igen
Vezérlés típusa: Kapcsolókar
Helyi jelzések: Hibajelzés, BE/KI kijelzés
Szerelési mód: Bepattintható
Szerelési alap: DIN sín
Gyűjtősín és elosztóblokk kompatibilitás: Felső vagy alsó: fog
Csatlakozási távolság: 18 mm a fázisok között, 9 mm a fázis és a nulla között
9 mm-es távolságok: 10
Csatlakozások - sorkapcsok: Alagút típusú sorkapcsok felül vagy alul 1...16 mm² merev, Alagút típusú sorkapcsok felül vagy alul 1...10 mm² hajlékony
Vezetékcsupaszolási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 2 Nm felül vagy alul
Fizikai tulajdonságok
Magasság: 93 mm
Szélesség: 90 mm
Mélység: 73 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus
Rögzítési opciók leírása: Lakattal zárható, Plombálható
Környezeti feltételek
Szabványok: EN/IEC 61009-2-1
Terméktanúsítványok: CE
IP védelmi fokozat: IP20 megfelel az IEC 60529 szabványnak, IP40 (moduláris burkolat) megfelel az IEC 60529 szabványnak
Szennyezettségi fokozat: 3
Túlfeszültségi kategória: III megfelel az IEC 60364 szabványnak
Elektromágneses kompatibilitás: 8/20 µs impulzusállóság, 250 A, megfelel az EN/IEC 61009-1 szabványnak
Relatív páratartalom: 95% 55 °C-on
Üzemi magasság: 2000 m
Környezeti levegő hőmérséklete működés közben: -5...60 °C
Környezeti levegő hőmérséklete tárolás közben: -40...85 °C
Hibaáram-védelem: Integrált
