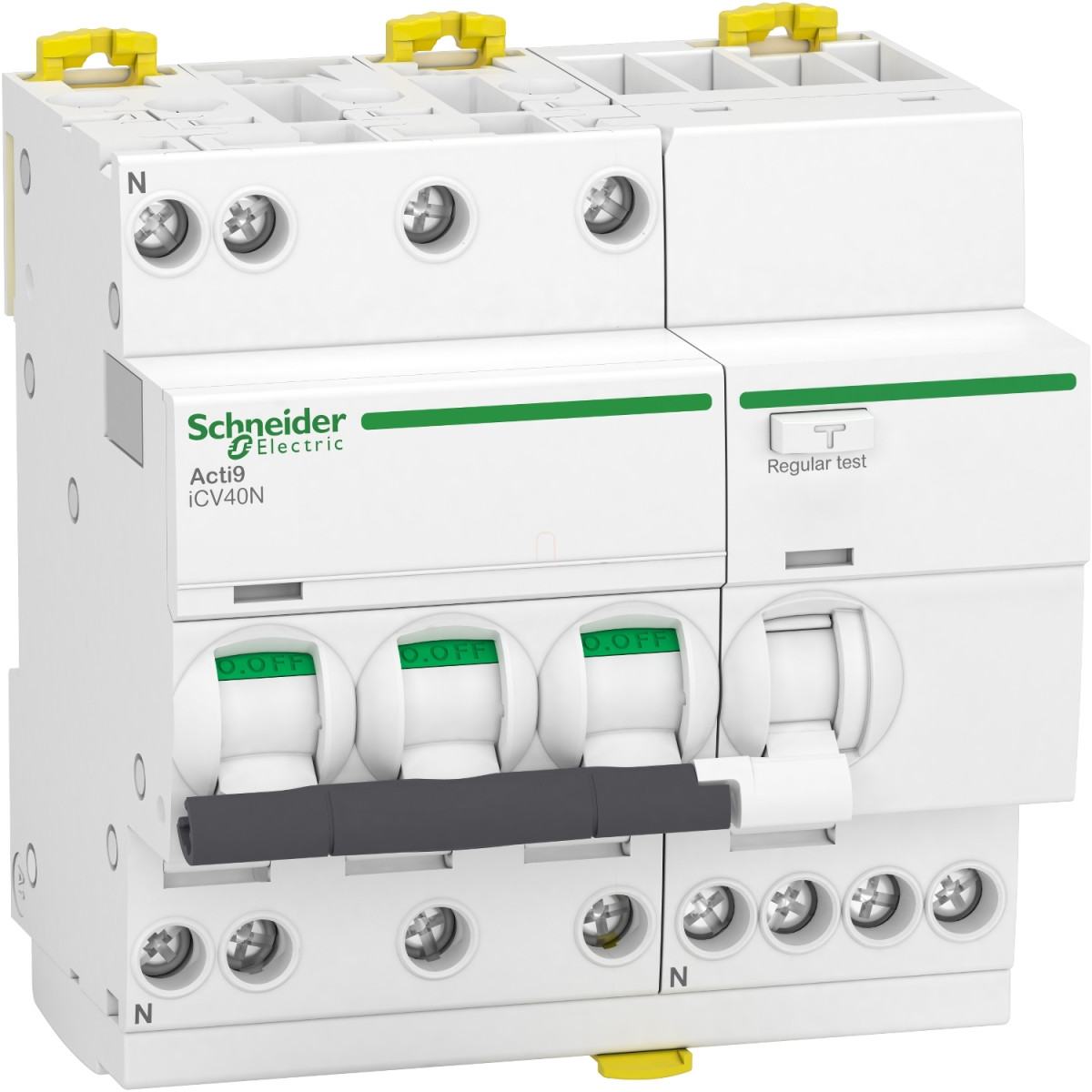

Az Acti9 iCV40N A9DH3710 típusú kombinált áramvédő kismegszakító (RCBO) a Schneider Electric prémium minőségű villamos védelmi eszköze, amely ideális választás mind lakossági, mind kereskedelmi elosztóhálózatok védelméhez. Ez a 3P+N pólusú kivitel egyesíti a túláramvédelem és az áramvédő kapcsoló funkcióit egyetlen kompakt készülékben, így helytakarékos és költséghatékony megoldást kínál az elosztószekrényekbe történő telepítéshez.
A készülék névleges árama 10 A, B karakterisztikájú kioldási görbével, amely ideális standard villamos berendezések, világítási áramkörök és általános célú csatlakozóaljzatok védelmére. A 30 mA-es érzékenységű hibaáram-védelem AC típusú, így megbízhatóan felismeri a váltakozó áramú hibaáramokat, és azonnal, késleltetés nélkül lekapcsol, ha személyek áramütés veszélyének vannak kitéve. A 6000 A-es megszakítóképesség (Icn) biztosítja a megfelelő védelmet még jelentős rövidzárlati áramok esetén is. Fontos, hogy a terméket szakképzett villanyszerelőnek kell felszerelnie, és alkalmas leválasztó kapcsolóként is, az EN/IEC 60947-2 szabványnak megfelelően.
Az Acti9 iCV40N műszaki szempontból kiemelkedő tulajdonságokkal rendelkezik. Termál-mágneses kioldótechnológiája 3-5-szörös In értéknél aktiválja a mágneses kioldást. A készülék 400 V-os névleges üzemi feszültségen működik, 50/60 Hz hálózati frekvencián. A szakaszolási képesség 100%-os, azaz az Ics = Icn (6000 A). A villamos és mechanikai élettartama egyaránt kiemelkedő, 20 000 kapcsolási ciklus. A termék rendelkezik kontaktusállapot-kijelzővel, valamint hibakijelzéssel és BE/KI állapot jelzéssel is. DIN sínre pattintható, felül vagy alul fésűs gyűjtősínnel is szerelhető, és mind a felső, mind az alsó oldalon 1-16 mm² merev vagy 1-10 mm² hajlékony vezetékekkel csatlakoztatható alagút típusú csatlakozókon keresztül. Méretei kompaktak: 93 mm magas, 90 mm széles és 73 mm mély, fehér színű készülékház jellemzi.
Schneider Electric Acti9 iCV40 - A9DH3710 - áramvédős kismegszakító, AC osztály, 3P-N, B, 10A, 30mA műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCV40
Termék vagy komponens típusa: Hibaáram-védelemmel egybeépített kismegszakító (RCBO)
Eszköz rövid neve: iCV40N
Alkalmazás: Elosztás
Pólusok leírása: 3P + N
Védett pólusok száma: 3
Nullavezető pozíciója: Bal
Névleges áram: 10 A
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Kioldó egység technológiája: Termál-mágneses
Kioldási görbe: B
Hibaáram-érzékenység: 30 mA
Leválasztó kapcsolóként használható: Igen, megfelel az EN/IEC 60947-2 szabványnak
Minőségi tanúsítványok: EAC, VDE
Kiegészítő adatok
Eszköz helye a rendszerben: Kimenő
Névleges üzemi feszültség: 400 V AC 50/60 Hz
Mágneses kioldási határérték: 3...5 x In
Hibaáram kioldási technológia: Feszültségfüggetlen
Hibaáram-védelem időkésleltetése: Azonnali
Hibaáram-védelem osztálya: AC típus
Megszakítóképesség: 6000 A Icn 400 V AC 50/60 Hz-en, az EN/IEC 61009-2-1 szerint
Névleges üzemi megszakítóképesség: 6000 A 100% x Icn 400 V AC 50/60 Hz-en, az EN/IEC 61009-2-1 szerint
Névleges zárlati és bekapcsolási képesség: Idm 3000 A 400 V AC 50/60 Hz-en, az EN 61009-2-1 szerint
Névleges zárlati és bekapcsolási képesség: Idm 500 A 400 V AC 50/60 Hz-en, az IEC 61009-2-1 szerint
Korlátozási osztály: 3, az EN/IEC 61009-2-1 szerint
Névleges szigetelési feszültség: 440 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 4 kV
Kontaktus pozíció kijelző: Igen
Vezérlés típusa: Kapcsolókar
Helyi jelzések: Hibajelzés, BE/KI jelzés
Felszerelési mód: Rápattintható
Szerelési alap: DIN sín
Fésűs gyűjtősín és elosztóblokk kompatibilitás: Felső vagy alsó: fogazott
Csatlakozási távolság: 18 mm a fázisok között, 9 mm a fázis és nullavezető között
9 mm-es osztások száma: 10
Magasság: 93 mm
Szélesség: 90 mm
Mélység: 73 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus
Rögzítési lehetőségek: Lakattal zárható, Plombálható
Csatlakozók - kapcsok: Alagút típusú kapcsok felül vagy alul 1...16 mm² merev, Alagút típusú kapcsok felül vagy alul 1...10 mm² hajlékony
Vezeték csupaszítási hossz: 14 mm a felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 2 N.m felső vagy alsó
Hibaáram-védelem: Beépített
Környezeti adatok
Szabványok: EN/IEC 61009-2-1
Terméktanúsítványok: CE
IP védettség: IP20 az IEC 60529 szerint, IP40 (moduláris tokozásban) az IEC 60529 szerint
Szennyezettségi fokozat: 3
Túlfeszültség kategória: III, az IEC 60364 szerint
Elektromágneses kompatibilitás: 8/20 μs impulzus-állóság, 250 A az EN/IEC 61009-1 szerint
Relatív páratartalom: 95% 55 °C-on
Üzemi magasság: 2000 m
Környezeti hőmérséklet működés közben: -5...60 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
