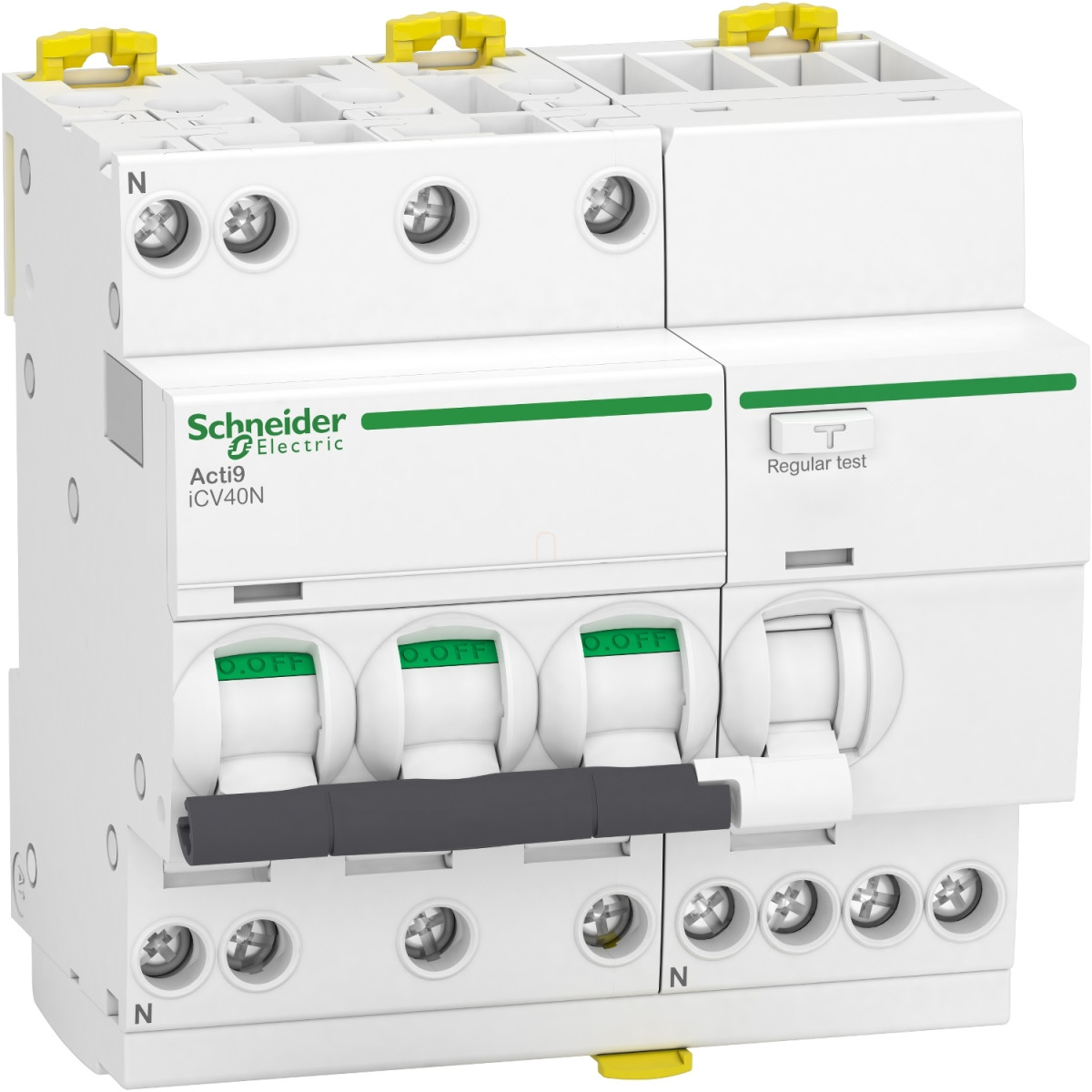

Az Acti9 iCV40N áramvédős kismegszakító (RCBO) a Schneider Electric csúcsminőségű villamos védelmi megoldása, amely egyetlen kompakt eszközben egyesíti a túláram- és a hibaáram-védelmet. Az A9DG3716 típusszámú, 3P+N kialakítású, 16A névleges áramerősségű, B karakterisztikájú kismegszakító A-típusú, 30mA érzékenységű hibaáram-védelemmel kiemelkedő biztonságot nyújt villamossági rendszeredben.
Ez a multifunkcionális készülék kiválóan alkalmas lakóépületek, ipari létesítmények és kereskedelmi épületek elosztóhálózatainak védelmére. A 6000A megszakítóképesség (Icn) biztosítja a megfelelő védelmet még jelentősebb zárlati áramokkal szemben is. A termék EN/IEC 61009-2-1 szabvány szerinti megfelelősége garantálja a maximális üzembiztonságot és a szakszerű működést a legkülönfélébb alkalmazási környezetekben.
A Schneider Electric Acti9 iCV40N RCBO műszaki paraméterei lenyűgözőek: 400V AC 50/60 Hz névleges üzemi feszültség, 3-5-szörös mágneses kioldási határ, feszültségfüggetlen hibaáram-kioldó technológia, azonnali hibaáram-védelmi működési idő, valamint A-típusú (impulzusáramokra is érzékeny) hibaáram-védelmi osztály. Az eszköz szelektivitási osztálya 3-as, névleges szigetelési feszültsége 440V AC, névleges lökőfeszültség-állósága pedig 4kV, ami rendkívüli ellenállóképességet biztosít feszültségcsúcsokkal szemben.
A praktikus kialakítás számos telepítési és üzemeltetési előnyt kínál. Az eszköz DIN-sínre pattintható, kompatibilis a fésűssínekkel és elosztóblokkokkal (felül vagy alul csatlakoztatható), és mind a fázisok között (18 mm), mind a fázis és a nulla között (9 mm) optimális csatlakozási távolságot biztosít. A 93 mm magasságú, 90 mm szélességű és 73 mm mélységű készülék fehér színű, és egyértelmű állapotjelzéssel (BE/KI jelzés, hibajelzés), valamint érintkezőhelyzet-jelzővel rendelkezik. A kapcsoló típusa billenőkapcsoló, ami intuitív használatot tesz lehetővé. Az eszköz továbbá lakattal lezárható és plombálható, így megakadályozható az illetéktelen hozzáférés.
A csatlakozások tekintetében az Acti9 iCV40N alagút típusú csatlakozókkal rendelkezik (felül vagy alul), amelyek 1-16 mm² merev vagy 1-10 mm² rugalmas vezetékek befogadására alkalmasak. A vezeték csupaszolási hossza 14 mm, a meghúzási nyomaték pedig 2 Nm. A készülék 20000 ciklusos mechanikai és elektromos élettartama kiemelkedő tartósságot biztosít. Az integrált hibaáram-védelem maximális védelmet nyújt az áramütések ellen, míg az IP20, illetve moduláris tokozásban IP40 védettségi fokozat megfelelő fizikai védelmet biztosít.
Schneider Electric Acti9 iCV40 - A9DG3716 - áramvédős kismegszakító, A osztály, 3P-N, B, 16A, 30mA műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCV40
Eszköz típusa: Áramvédős kismegszakító (RCBO)
Rövid terméknév: iCV40N
Alkalmazási terület: Elosztóhálózat
Elektromos jellemzők
Pólusok leírása: 3P + N
Védett pólusok száma: 3
Nulla pozíciója: Bal oldali
Névleges áram: 16 A
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Kioldó egység technológiája: Hőmágneses
Kioldási görbe: B
Hibaáram-érzékenység: 30 mA
Leválaszthatóság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Minőségi tanúsítványok: VDE, EAC
Kiegészítő információk
Pozíció a rendszerben: Kimenő
Névleges üzemi feszültség: 400 V AC 50/60 Hz
Mágneses kioldási határ: 3...5 x In
Hibaáram kioldási technológia: Feszültségfüggetlen
Hibaáram-védelmi késleltetési idő: Azonnali
Hibaáram-védelmi osztály: A típus
Védelmi képességek
Megszakítóképesség: 6000 A Icn 400 V AC 50/60 Hz esetén, az EN/IEC 61009-2-1 szabványnak megfelelően
Névleges üzemi megszakítóképesség: 6000 A 100% x Icn 400 V AC 50/60 Hz esetén, az EN/IEC 61009-2-1 szabványnak megfelelően
Névleges zárlat-bekapcsolóképesség: Idm 3000 A 400 V AC 50/60 Hz esetén, az EN 61009-2-1 szabványnak megfelelően
Korlátozási osztály: 3, az EN/IEC 61009-2-1 szabványnak megfelelően
Névleges szigetelési feszültség: 440 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 4 kV
Fizikai jellemzők
Érintkezőhelyzet-jelző: Igen
Működtetés típusa: Billenőkapcsoló
Helyi jelzés: BE/KI jelzés, Hibajelzés
Felszerelési mód: Pattintható
Rögzítési alap: DIN sín
Fésűssín és elosztóblokk kompatibilitás: Felül vagy alul: fogazott
Csatlakozási távolság: 18 mm a fázisok között, 9 mm a fázis és a nulla között
Magasság: 93 mm
Szélesség: 90 mm
Mélység: 73 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus
Rögzítési lehetőségek: Lakattal lezárható, Plombálható
Csatlakozások
Csatlakozók - kapcsok: Alagút típusú kapcsok felül vagy alul 1...16 mm² merev, Alagút típusú kapcsok felül vagy alul 1...10 mm² rugalmas
Vezeték csupaszolási hossza: 14 mm felső vagy alsó csatlakozás esetén
Meghúzási nyomaték: 2 N.m felül vagy alul
Környezeti feltételek
Szabványok: EN/IEC 61009-2-1
Terméktanúsítványok: CE
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris tokozásban) az IEC 60529 szerint
Szennyezettségi fokozat: 3
Túlfeszültségi kategória: III, az IEC 60364 szerint
Elektromágneses kompatibilitás: 8/20 µs impulzusállóság, 250 A az EN/IEC 61009-1 szerint
Relatív páratartalom: 95% 55 °C-on
Üzemi magasság: 2000 m
Környezeti levegőhőmérséklet üzemelés közben: -25...60 °C
Környezeti levegőhőmérséklet tárolás közben: -40...85 °C
