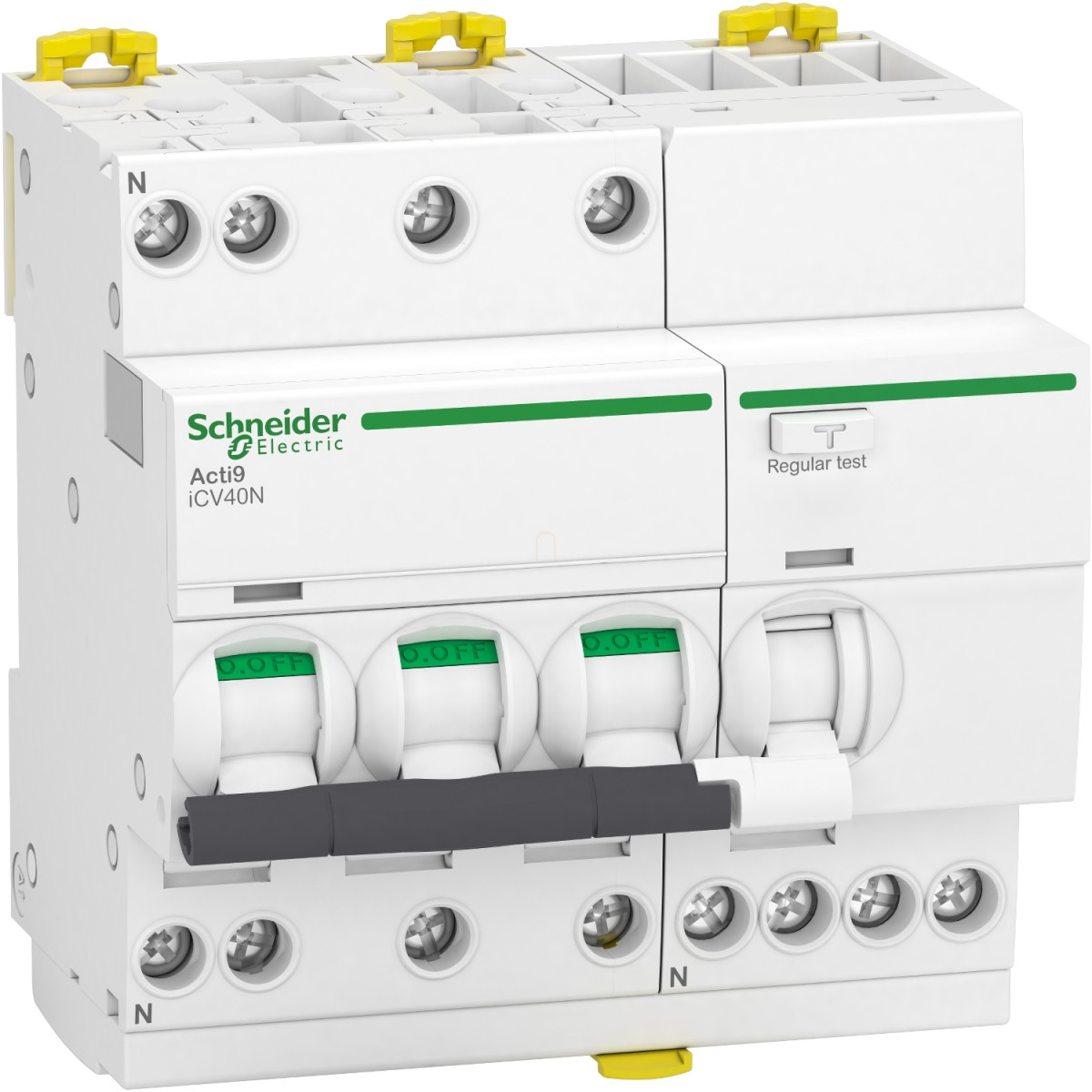

Az Acti9 iCV40N A9DG3713 kombinált áramvédős kismegszakító (RCBO) egy komplex elektromos védelmi eszköz, amely egyesíti a hagyományos kismegszakító és az áramvédő kapcsoló funkcióit. Ez a 3P+N (3 pólus + nulla) kialakítású eszköz 13 amper névleges áramerősséggel, B karakterisztikával és 30 milliamperes hibaáram-érzékenységgel rendelkezik. A Schneider Electric prémium minőségű terméke tökéletes megoldást kínál otthoni és ipari elektromos rendszerek védelmére.
A készülék A típusú érintésvédelmi osztályba tartozik, ami azt jelenti, hogy mind a váltakozó áramú (AC), mind a pulzáló egyenáramú (DC) hibaáramok ellen védelmet nyújt. A 6000A megszakítási kapacitás rendkívül magas szintű védelmet biztosít rövidzárlat esetén, ezáltal megbízhatóan óvja az elektromos rendszert és a csatlakoztatott készülékeket. Az iCV40N feszültségfüggetlen hibaáram-kioldási technológiával rendelkezik, ami garantálja a megbízható működést még ingadozó hálózati feszültség esetén is.
A termék jellemzői között szerepel a 400V AC névleges üzemi feszültség, a 50/60 Hz hálózati frekvencia, valamint a termikus-mágneses kioldástechnológia. A mágneses kioldás 3-5-szörös névleges áramnál aktiválódik, míg a hibaáram-védelem azonnali működésű. Az eszköz rendelkezik ON/OFF és hibajelzéssel, valamint érintkező pozíció indikátorral is. A DIN sínre pattintható kivitel megkönnyíti a gyors és egyszerű telepítést. Méretei: 93 mm magasság, 90 mm szélesség és 73 mm mélység, így kompakt megoldást jelent az elosztószekrényekben.
Az Acti9 iCV40N mechanikai és elektromos élettartama egyaránt 20000 ciklus, ami kiemelkedő tartósságot biztosít. A csatlakozások alagút típusú sorkapcsokkal történnek, amelyek 1-16 mm² merev vagy 1-10 mm² rugalmas vezetékek fogadására alkalmasak. A vezeték csupaszítási hossza 14 mm, a meghúzási nyomaték pedig 2 Nm. Az eszköz IP20 védettséggel rendelkezik, modulos burkolatban pedig IP40 védelmet biztosít, ami megfelelő védelmet nyújt szilárd tárgyak és por ellen. A működési hőmérséklet-tartomány -25°C és +60°C között van, ami széles alkalmazási lehetőségeket kínál. A készülék megfelel az EN/IEC 61009-2-1 szabványnak és rendelkezik CE, EAC, valamint VDE minőségi tanúsítványokkal.
Schneider Electric Acti9 iCV40 - A9DG3713 - áramvédős kismegszakító, A osztály, 3P-N, B, 13A, 30mA műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCV40
Termék típus: Áramvédős kismegszakító (RCBO)
Rövid terméknév: iCV40N
Alkalmazás: Elosztás
Pólusok: 3P + N
Védett pólusok száma: 3
Nulla vezető pozíciója: Bal
Névleges áram: 13 A
Hálózat típus: AC
Hálózati frekvencia: 50/60 Hz
Kioldóegység technológia: Termikus-mágneses
Karakterisztika: B
Hibaáram-érzékenység: 30 mA
Leválasztásra alkalmas: Igen, az EN/IEC 60947-2 szerint
Kiegészítő adatok
Eszköz helye a rendszerben: Kimenet
Névleges üzemi feszültség: 400 V AC 50/60 Hz
Mágneses kioldási határ: 3...5 x In
Hibaáram-kioldási technológia: Feszültségfüggetlen
Hibaáram-védelmi időkésleltetés: Azonnali
Hibaáram-védelmi osztály: A típus
Megszakítási kapacitás: 6000 A Icn 400 V AC 50/60 Hz-en az EN/IEC 61009-2-1 szerint
Névleges üzemi megszakítási kapacitás: 6000 A 100% x Icn 400 V AC 50/60 Hz-en az EN/IEC 61009-2-1 szerint
Névleges zárlati be- és kikapcsolási kapacitás: Idm 3000 A 400 V AC 50/60 Hz-en az EN 61009-2-1 szerint
Idm 500 A 400 V AC 50/60 Hz-en az IEC 61009-2-1 szerint
Korlátozási osztály: 3 az EN/IEC 61009-2-1 szerint
Névleges szigetelési feszültség: 440 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 4 kV
Fizikai jellemzők
Érintkező pozíció jelző: Igen
Vezérlés típusa: Kapcsolókar
Helyi jelzés: BE/KI jelzés, Hibajelzés
Szerelési mód: Rápattintható
Szerelési alap: DIN sín
Fésűs sín és elosztóblokk kompatibilitás: Felső vagy alsó: fogazott
Csatlakozási távolság: 18 mm a fázisok között, 9 mm a fázis és a nulla között
9 mm-es osztások: 10
Magasság: 93 mm
Szélesség: 90 mm
Mélység: 73 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus
Lezárási lehetőségek: Plombálható, Lakattal zárható
Csatlakozás - sorkapcsok: Alagút típusú sorkapcsok felül vagy alul 1...16 mm² merev, Alagút típusú sorkapcsok felül vagy alul 1...10 mm² rugalmas
Vezeték csupaszítási hossza: 14 mm felső vagy alsó csatlakozásnál
Meghúzási nyomaték: 2 N.m felső vagy alsó
Hibaáram-védelem: Integrált
Környezeti feltételek
Szabványok: EN/IEC 61009-2-1
Terméktanúsítványok: CE
IP védettség: IP20 az IEC 60529 szerint, IP40 (moduláris burkolatban) az IEC 60529 szerint
Szennyezettségi fok: 3
Túlfeszültségi kategória: III az IEC 60364 szerint
Elektromágneses kompatibilitás: 8/20 μs impulzusállóság, 250 A az EN/IEC 61009-1 szerint
Relatív páratartalom: 95% 55 °C-on
Üzemi tengerszint feletti magasság: 2000 m
Környezeti hőmérséklet működés közben: -25...60 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
