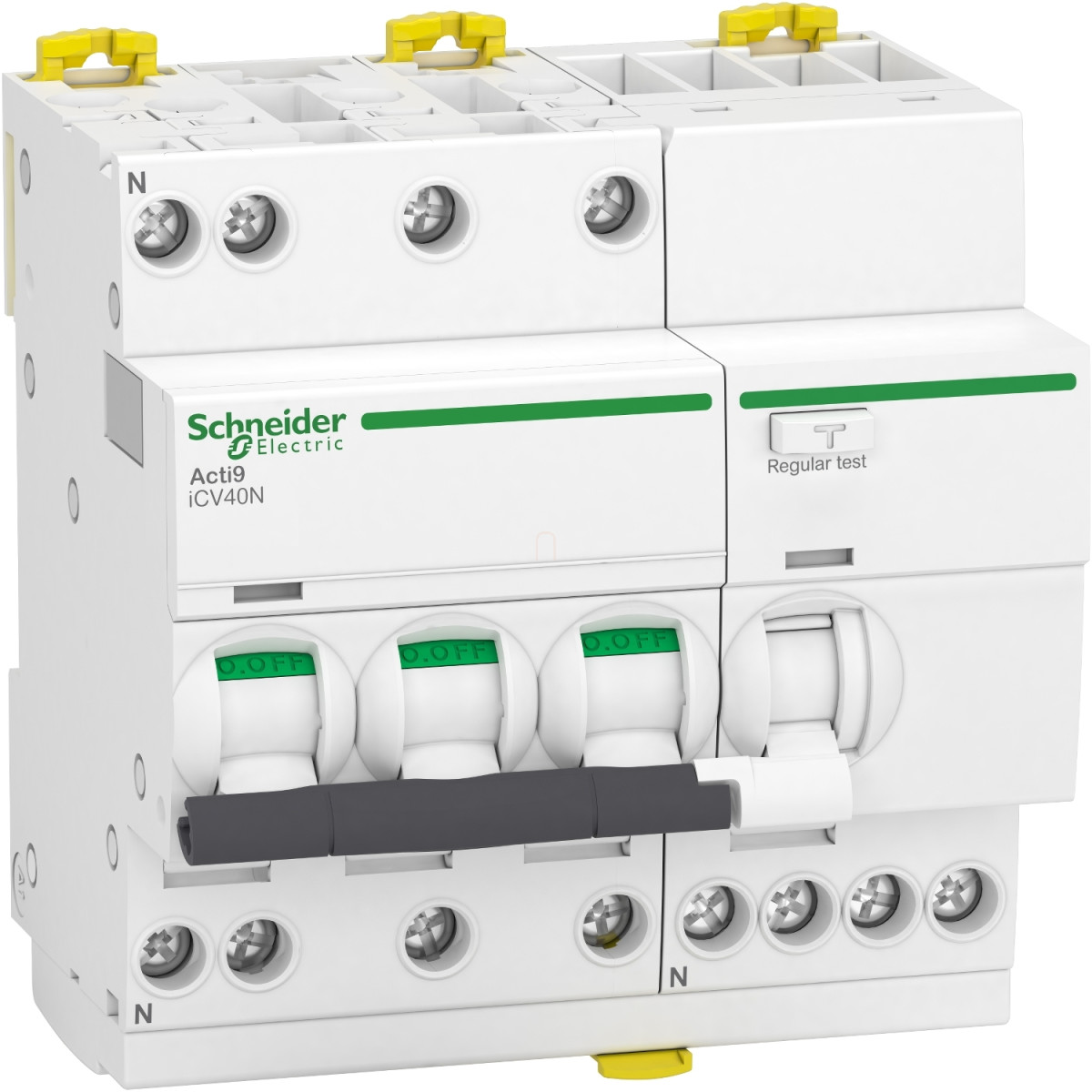

Schneider Electric Acti9 iCV40 - A9DG3710 - áramvédős kismegszakító, A osztály, 3P-N, B, 10A, 30mA

Szélesség méret: 116,999999999999 mm

Hosszúság méret: 128 mm

Magasság méret: 90 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Acti9 iCV40 - A9DG3710 - áramvédős kismegszakító, A osztály, 3P-N, B, 10A, 30mA

Name: Schneider Electric Acti9 iCV40 - A9DG3710 - áramvédős kismegszakító, A osztály, 3P-N, B, 10A, 30mA
Brand: Schneider Electric
SKU: 3606481328571
Price: 55895 HUF
Availability: InStock

55 895 Ft

Egyedi rendelésre

Egyedi rendelésre 7-14 munkanap alatt szállítható.

Cégre vennéd?

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

10 Amper Schneider Electric Acti9 iCV40

Teljes Schneider Electric Acti9 ICV40 kínálat

Áramvédős kismegszakító

Az Acti9 iCV40N típusú, túláram és hibaáram ellen védő, kombinált kismegszakító (RCBO) ideális megoldást jelent a modern épületek villamos hálózatainak kialakításakor. A Schneider Electric A9DG3710 cikkszámú terméke 3P+N pólusszámmal, 10A névleges áramerősséggel és B karakterisztikájú kioldási görbével rendelkezik, amely optimális védelmet biztosít a normál terhelésű áramkörök számára.

A készülék egyszerre nyújt védelmet a túlterhelés, rövidzárlat és a földzárlat ellen. Az A típusú, 30mA érzékenységű hibaáram-védelem megbízhatóan lekapcsol nemcsak a szinuszos, hanem a pulzáló egyenáramú hibaáramok esetén is, biztosítva ezzel a maximális személyi védelmet. A feszültségfüggetlen hibaáram kioldó technológia garantálja, hogy a védelem akkor is működik, ha a hálózati feszültség instabil vagy lecsökken. A 6000A megszakítóképesség elegendő tartalékot biztosít a legtöbb lakossági és kereskedelmi alkalmazás esetén.

A termék szerelése egyszerű, szabványos DIN-sínre pattintható (clip-on technológia). A felső és alsó csatlakozó kapcsok 1-16 mm² merev, illetve 1-10 mm² rugalmas vezetékeket fogadnak. A 14 mm-es vezetékcsupaszítási hossz és a 2 Nm meghúzási nyomaték biztosítja a megbízható elektromos kapcsolatot. A készülék különleges funkciói közé tartozik a beépített kapcsolási állapot jelzés, hibakijelzés, valamint a lezárási lehetőség lakatolással vagy plombálással. A speciális kivitel lehetővé teszi a fésűssín használatát is a gyors és rendezett bekötéshez.

Az Acti9 iCV40N működési hőmérséklet-tartománya rendkívül széles: -25°C és +60°C között üzemeltethető. A berendezés magas mechanikai és elektromos élettartammal rendelkezik, mindkét esetben 20000 kapcsolási ciklust garantál a gyártó. Az IP20-as érintésvédelmi osztály (beépített állapotban IP40) megfelelő védelmet biztosít a por és érintés ellen. A túlfeszültség elleni III-as kategória, valamint a 3-as szennyezettségi fokozat szerint tervezett készülék a legtöbb lakossági és ipari környezetben is megbízhatóan működik. A 4 kV-os lökőfeszültség-állóság és a 250A-es 8/20 μs impulzusállóság magas szintű túlfeszültség elleni védelmet biztosít. A Schneider Electric Acti9 iCV40N termék VDE és EAC tanúsítvánnyal, valamint CE jelöléssel rendelkezik, amely garantálja a termék megfelelőségét a vonatkozó európai szabványoknak.

Schneider Electric Acti9 iCV40 - A9DG3710 - áramvédős kismegszakító, A osztály, 3P-N, B, 10A, 30mA műszaki adatok

Általános információk

Termékcsalád: Acti9

Terméknév: Acti9 iCV40

Termék típusa: Áramvédős kismegszakító (RCBO)

Rövidített terméknév: iCV40N

Alkalmazás: Elosztóhálózat

Elektromos jellemzők

Pólusok: 3P + N

Védett pólusok száma: 3

Nulla vezető pozíciója: Bal

Névleges áramerősség: 10 A

Hálózat típusa: AC

Hálózati frekvencia: 50/60 Hz

Kioldási technológia: Hőmágneses

Kioldási karakterisztika: B

Hibaáram érzékenység: 30 mA

Hibaáram érzékelési osztály: A típus

Hibaáram kioldási technológia: Feszültségfüggetlen

Hibaáram-védelem késleltetése: Azonnali

Leválasztásra alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak

Teljesítmény adatok

Névleges üzemi feszültség: 400 V AC 50/60 Hz

Mágneses kioldás határértéke: 3...5 x In

Megszakítóképesség: 6000 A Icn 400 V AC 50/60 Hz-en az EN/IEC 61009-2-1 szerint

Üzemi megszakítóképesség: 6000 A 100% x Icn 400 V AC 50/60 Hz-en az EN/IEC 61009-2-1 szerint

Névleges zárlati bekapcsolóképesség: Idm 3000 A 400 V AC 50/60 Hz-en az EN 61009-2-1 szerint

Korlátozási osztály: 3, megfelel az EN/IEC 61009-2-1 szabványnak

Névleges szigetelési feszültség: 440 V AC 50/60 Hz

Névleges lökőfeszültség-állóság: 4 kV

Mechanikai jellemzők

Kapcsolási állapot kijelzés: Igen

Vezérlés típusa: Kapcsolókar

Helyi jelzés: Hiba kijelzés, BE/KI állapotjelzés

Rögzítési mód: Felpattintható

Rögzítési alap: DIN sín

Fésűssín kompatibilitás: Felül vagy alul: fogazat

Csatlakozási távolság: 18 mm fázisok között, 9 mm fázis és nulla között

9 mm-es osztások száma: 10

Méretek: 93 mm magasság, 90 mm szélesség, 73 mm mélység

Tömeg: 500 g

Szín: Fehér

Mechanikai élettartam: 20000 ciklus

Elektromos élettartam: 20000 ciklus

Lezárási lehetőségek: Lakatolási lehetőség, plombálható

Csatlakozások

Csatlakozó típus: Alagút típusú sorkapocs felül vagy alul 1...16 mm² merev, 1...10 mm² rugalmas vezetékhez

Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozásnál

Meghúzási nyomaték: 2 N.m felül vagy alul

Környezeti jellemzők

Szabványok: EN/IEC 61009-2-1

Tanúsítványok: CE, VDE, EAC

IP védettség: IP20 az IEC 60529 szerint, IP40 (moduláris burkolatban) az IEC 60529 szerint

Szennyezettségi fokozat: 3

Túlfeszültségi kategória: III az IEC 60364 szerint

Elektromágneses kompatibilitás: 8/20 µs impulzusállóság, 250 A az EN/IEC 61009-1 szerint

Relatív páratartalom: 95% 55 °C-on

Üzemeltetési magasság: 2000 m

Üzemi környezeti hőmérséklet: -25...60 °C

Tárolási környezeti hőmérséklet: -40...85 °C

Termék adatok

Szélesség méret

116,999999999999 mm

Hosszúság méret

128 mm

Magasság méret

90 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606481328571

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

400

Védettség

IP20

Frekvencia

50/60 Hz

Pólusszám (összesen)

Gyártó/Márka

Schneider Electric

Névleges áram

10 A

Beépítési mélység

44 mm

Tömeg

556 g/db

Cikkszám

3606481328571
