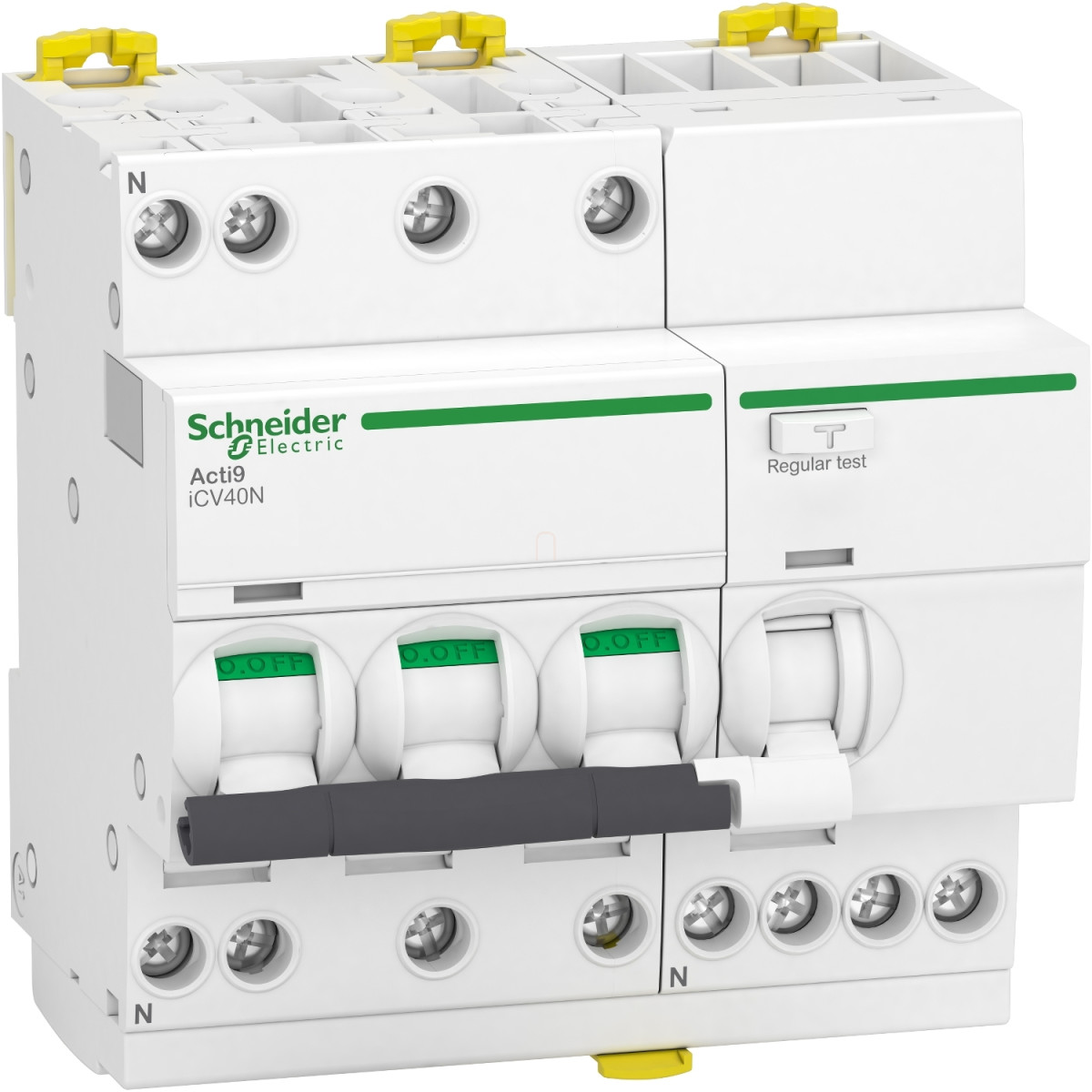

Az Acti9 iCV40N A9DF3732 egy kombinált áramvédős kismegszakító (RCBO), amely egyesíti a kismegszakító (MCB) és az áramvédő kapcsoló (RCD) funkcióit egyetlen kompakt készülékben. Ez a Schneider Electric professzionális villamos védelmi termékcsaládjának része, amely kifejezetten az elosztóhálózatok védelmére lett tervezve.
A készülék 3P+N (háromfázis + nullavezető) konfigurációban készült, 32 amper névleges áramerősséggel és C jelleggörbével, amely ideálissá teszi vegyes terhelések (rezisztív és induktív) védelmére. A C jelleggörbe 5-10-szeres névleges áram túllépésekor aktiválja a termikus-mágneses kioldó egységet, így megfelelő védelmet nyújt a túlterhelés és rövidzárlat ellen. A készülék 6000 amper megszakítóképességgel rendelkezik, ami azt jelenti, hogy ilyen erősségű zárlati áram esetén is biztonságosan megszakítja az áramkört, megvédve ezzel a csatlakoztatott berendezéseket és a vezetékhálózatot.
A beépített áramvédő funkció A-SI típusú (Super Immunised), ami azt jelenti, hogy fokozott zavartűrési képességgel rendelkezik, így kevésbé érzékeny az olyan zavaró tényezőkre, amelyek téves kioldást okozhatnak. Az érzékenysége 30 mA, azaz már ilyen kis hibaáram esetén is azonnal lekapcsol, ami hatékony védelmet nyújt áramütés ellen. A Schneider Electric Acti9 iCV40N készüléke feszültség-független hibaáram kioldási technológiával rendelkezik, ami azt jelenti, hogy akkor is megfelelően működik az áramvédő funkció, ha a hálózati feszültség ingadozik vagy lecsökken.
A termék telepítése rendkívül egyszerű, DIN sínre pattintható (clip-on), és kompatibilis különböző fésűs sínek használatával is. A készülék felső vagy alsó csatlakozása alagút típusú sorkapcsokkal történik, amelyek 1-16 mm² merev és 1-10 mm² rugalmas vezetékek befogadására alkalmasak. A csatlakozások meghúzási nyomatéka 2 Nm, a vezetékek csupaszítási hossza pedig 14 mm. Az eszköz rendelkezik érintkező-állás jelzővel, valamint BE/KI és hibajelzéssel is, ami egyszerűbbé teszi a hibakeresést és az üzemeltetést. A kapcsolókar működtetése egyszerű billenő (toggle) típusú.
Az Acti9 iCV40N A9DF3732 készülék teljes mértékben megfelel a vonatkozó nemzetközi szabványoknak (EN/IEC 61009-2-1), és rendelkezik a szükséges tanúsításokkal (CE, VDE, EAC). Az eszköz szennyezettségi foka 3, túlfeszültségi kategóriája pedig III az IEC 60364 szerint. Működési hőmérséklet-tartománya széles, -25 és +60 °C között, tárolási hőmérséklete pedig -40 és +85 °C között van, így szélsőséges környezeti feltételek mellett is megbízhatóan használható. A relatív páratartalom 95% lehet 55 °C-on, a maximális telepítési magasság pedig 2000 méter.
Schneider Electric Acti 9 iCV40 - A9DF3732 - áramvédős kismegszakító, SI osztály, 3P-N, C, 32A, 30mA műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCV40
Terméktípus: Áramvédős kismegszakító kombinált túláramvédelemmel (RCBO)
Típus rövid neve: iCV40N
Alkalmazás: Elosztóhálózat
Pólusok: 3P + N
Védett pólusok száma: 3
Nullavezető pozíciója: Bal
Névleges áram: 32 A
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Kioldóegység technológiája: Termikus-mágneses
Jelleggörbe: C
Hibaáram-érzékenység: 30 mA
Leválaszthatóság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Minőségi jelölések: VDE, EAC
Kiegészítő jellemzők
Készülék elhelyezkedése a rendszerben: Kimenő
Névleges üzemi feszültség: 400 V AC 50/60 Hz
Mágneses kioldási határ: 5...10 x In
Hibaáram-kioldás technológiája: Feszültség-független
Hibaáram-védelem időkésleltetése: Azonnali
Hibaáram-védelem osztálya: A-SI típus (fokozott zavartűrésű)
Megszakítóképesség: 6000 A Icn 400 V AC 50/60 Hz-en, az EN/IEC 61009-2-1 szerint
Névleges üzemi megszakítóképesség: 6000 A 100% x Icn 400 V AC 50/60 Hz-en, az EN/IEC 61009-2-1 szerint
Névleges bekapcsoló- és megszakítóképesség: Idm 3000 A 400 V AC 50/60 Hz-en, az EN 61009-2-1 szerint
Idm 500 A 400 V AC 50/60 Hz-en, az IEC 61009-2-1 szerint
Korlátozási osztály: 3, az EN/IEC 61009-2-1 szerint
Névleges szigetelési feszültség: 440 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 4 kV
Fizikai jellemzők
Érintkezőállás-jelző: Igen
Vezérlés típusa: Billenő
Helyi jelzés: BE/KI jelzés, Hibajelzés
Felszerelési mód: Pattintható
Szerelési felület: DIN sín
Fésűs sín és elosztóblokk kompatibilitás: Felső vagy alsó: fogazott
Csatlakozási távolság: 18 mm a fázisok között
9 mm a fázis és a nullavezető között
9 mm-es osztások: 10
Magasság: 93 mm
Szélesség: 90 mm
Mélység: 73 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 10000 ciklus
Rögzítési lehetőségek: Plombálható, Lakattal zárható
Csatlakozások - sorkapcsok: Alagút típusú sorkapcsok felül vagy alul 1...16 mm² merev
Alagút típusú sorkapcsok felül vagy alul 1...10 mm² rugalmas
Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 2 N.m felül vagy alul
Hibaáram-védelem: Integrált
Környezeti jellemzők
Szabványok: EN/IEC 61009-2-1
Termék tanúsítványok: CE
IP védettségi fokozat: IP20 az IEC 60529 szerint
IP40 (moduláris burkolat) az IEC 60529 szerint
Szennyezettségi fok: 3
Túlfeszültségi kategória: III, az IEC 60364 szerint
Elektromágneses kompatibilitás: 8/20 μs impulzus-állóság, 3000 A az EN/IEC 61009-2-1 szerint
Relatív páratartalom: 95% 55 °C-on
Üzemi magasság: 2000 m
Környezeti hőmérséklet működés közben: -25...60 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
