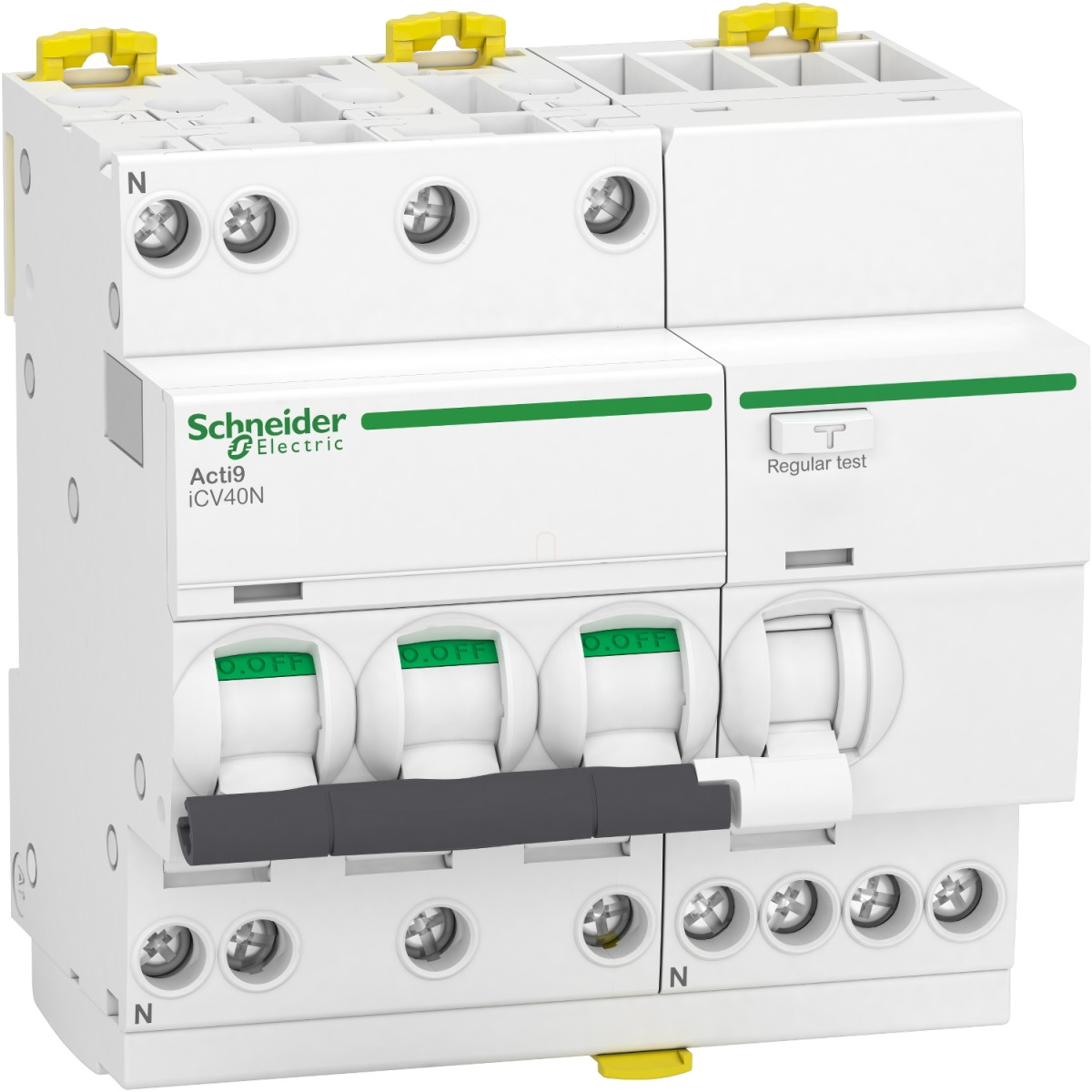

A Schneider Electric Acti9 iCV40N kombinált áramvédős kismegszakító (RCBO) egy komplex villamos védelmi eszköz, amely egyesíti a túláramvédelem és az áramvédő kapcsoló (FI-relé) funkcióit egyetlen készülékben. Az A9DF3725 típusú készülék 3P+N kivitelben készült, ahol a három fázist és a nullavezetőt is védi, 25 Amperes névleges áramerősséggel és C karakterisztikájú kioldási görbével.
A készülék technikai jellemzőit tekintve kiemelkedő, hogy 6000 A megszakítóképességgel rendelkezik, amely megfelelő védelmet biztosít a rövidzárlati áramok ellen. Az RCBO 30 mA-es érzékenységgel rendelkezik, és A-SI (Super Immunised) típusú, ami azt jelenti, hogy fokozott zavarvédelemmel ellátott kivitel. Ez különösen előnyös olyan környezetben, ahol számítani lehet tranziens túlfeszültségekre vagy más elektromágneses zavarokra, amelyek a hagyományos áramvédő kapcsolóknál téves kioldást okozhatnak. Az SI technológia biztosítja a megbízható működést még olyan helyeken is, ahol elektronikus eszközök, kapcsolóüzemű tápegységek vagy frekvenciaváltók üzemelnek.
A Schneider Electric Acti9 iCV40N technológiai részleteit vizsgálva, a készülék termikus-mágneses kioldóval van felszerelve. A mágneses kioldási határ az In névleges áram 5-10-szerese között van. A névleges üzemi feszültség 400 V AC 50/60 Hz, és alkalmas leválasztásra az EN/IEC 60947-2 szabvány szerint. Az eszköz telepítése DIN-sínre történik, clip-on rendszerrel. A csatlakozások tunnel típusú sorkapcsokkal valósíthatók meg, mind felül, mind alul, amelyek 1-16 mm² merev vagy 1-10 mm² rugalmas vezetékek fogadására alkalmasak. A készülék modulszélessége 90 mm, magassága 93 mm, mélysége pedig 73 mm. Az üzemi hőmérséklet-tartomány -25°C és +60°C között van, míg tárolási hőmérséklet-tartománya -40°C és +85°C között található. Az A9DF3725 IP20 védettséggel rendelkezik a készülékház esetén, illetve IP40 védettséggel moduláris tokozatban, az IEC 60529 szabvány szerint.
Acti9 iCV40N műszaki adatok
Főbb jellemzők
Terméktípus: Kombinált áramvédős kismegszakító (RCBO)
Termékcsalád: Acti9
Terméknév: Acti9 iCV40
Rövid terméknév: iCV40N
Alkalmazás: Elosztás
Pólusok: 3P+N
Védett pólusok száma: 3
Nullavezető helyzete: Bal
Elektromos jellemzők
Névleges áram: 25 A
Hálózat típusa: AC
Frekvencia: 50/60 Hz
Kioldó technológia: Termikus-mágneses
Karakterisztika: C
Hibaáram-érzékenység: 30 mA
Hibaáram-védelem osztálya: A-SI típus (Super Immunised)
Hibaáram-kioldási technológia: Feszültségfüggetlen
Hibaáram-védelem késleltetése: Azonnali
Megszakítóképesség: 6000 A Icn 400 V AC 50/60 Hz-en az EN/IEC 61009-2-1 szerint
Névleges üzemi megszakítóképesség: 6000 A 100% x Icn 400 V AC 50/60 Hz-en az EN/IEC 61009-2-1 szerint
Névleges megszakító- és záróképesség: Idm 3000 A 400 V AC 50/60 Hz-en az EN 61009-2-1 szerint; Idm 500 A 400 V AC 50/60 Hz-en az IEC 61009-2-1 szerint
Mágneses kioldási határ: 5...10 x In
Korlátozási osztály: 3 az EN/IEC 61009-2-1 szerint
Műszaki jellemzők
Névleges üzemi feszültség: 400 V AC 50/60 Hz
Névleges szigetelési feszültség: 440 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 4 kV
Kapcsolóállás jelző: Igen
Vezérlés típusa: Átkapcsolós
Helyi jelzés: Hibajelzés, BE/KI jelzés
Szerelési mód: Rápattintható
Szerelési alap: DIN sín
Fésűs gyűjtősín és elosztóblokk kompatibilitás: Felső vagy alsó: fog
Csatlakozási távolság: 18 mm fázisok között, 9 mm fázis és nulla között
9 mm-es osztások: 10
Fizikai jellemzők
Magasság: 93 mm
Szélesség: 90 mm
Mélység: 73 mm
Szín: Fehér
Csatlakozások
Csatlakozók: Alagút típusú sorkapcsok felül vagy alul 1...16 mm² merev, 1...10 mm² rugalmas
Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 2 N.m felül vagy alul
Tartósság
Mechanikai élettartam: 20000 ciklus
Villamos élettartam: 20000 ciklus
Környezeti feltételek
Szabványok: EN/IEC 61009-2-1
Terméktanúsítványok: CE
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris tokozatban) az IEC 60529 szerint
Szennyezettségi fokozat: 3
Túlfeszültség kategória: III az IEC 60364 szerint
Elektromágneses kompatibilitás: 8/20 µs impulzus ellenállóképesség, 3000 A az EN/IEC 61009-2-1 szerint
Relatív páratartalom: 95% 55 °C-on
Üzemi tengerszint feletti magasság: 2000 m
Környezeti hőmérséklet üzem közben: -25...60 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
