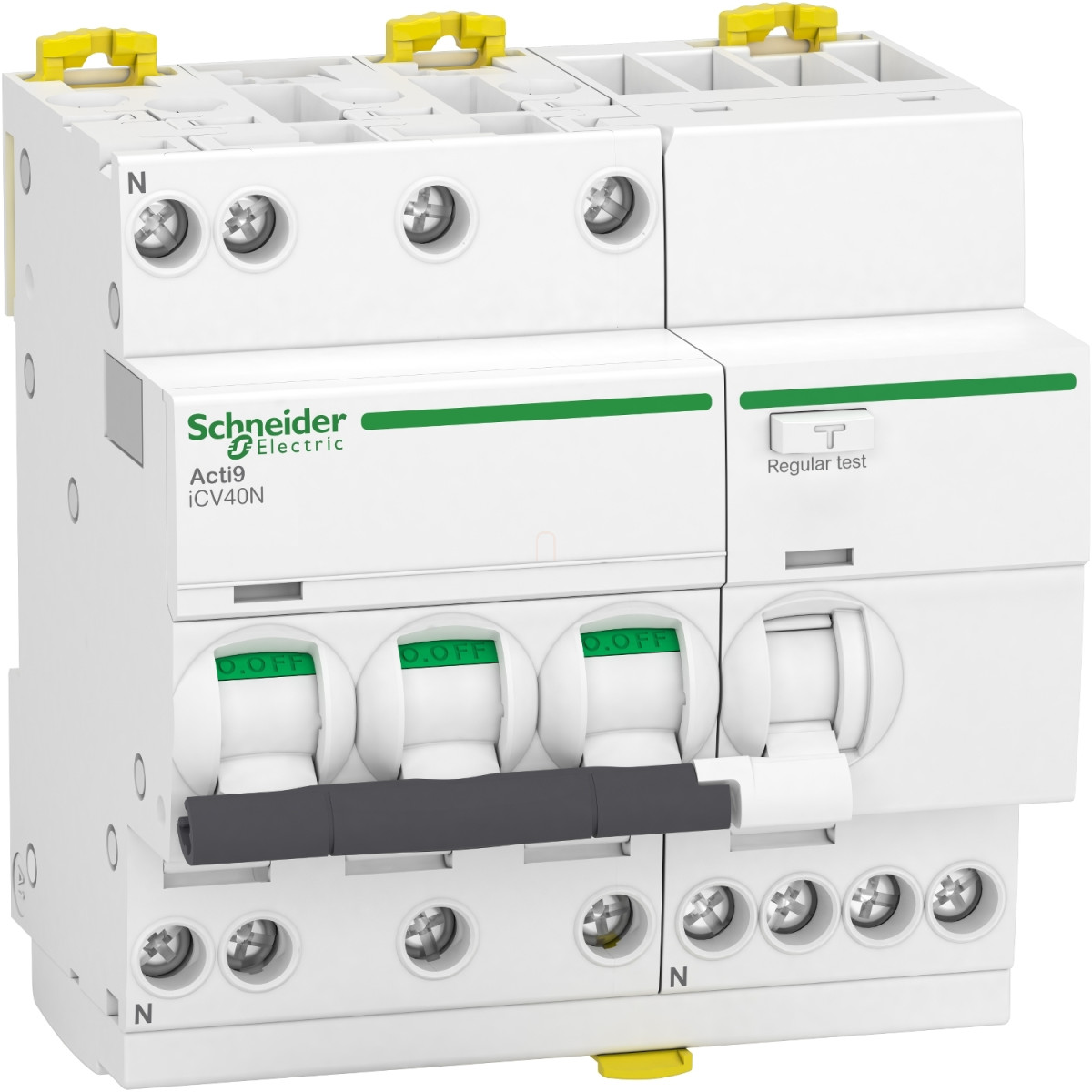

A Schneider Electric Acti9 iCV40N A9DF3720 egy kiváló minőségű, kombinált áram-védőkapcsoló és túláramvédelmi készülék (RCBO), amely egyesíti a kismegszakító és az áramvédő kapcsoló funkcióit egyetlen kompakt egységben. Ez a 3P+N kialakítású eszköz tökéletes megoldást nyújt mind a túláramvédelem, mind a személyek áramütés elleni védelme szempontjából.
A készülék 20 amperes névleges áramerősséggel és C karakterisztikájú kioldási görbével rendelkezik, ami ideálissá teszi a standard villamos elosztóhálózatokban való alkalmazásra. Az A-SI típusú (szuper immunizált) földzárlat-védelem 30 mA érzékenységgel működik, így hatékonyan véd az áramütés ellen, miközben ellenáll a téves kioldásoknak. Ez különösen előnyös olyan környezetekben, ahol elektronikus eszközök, számítógépek vagy más érzékeny berendezések működnek, amelyek átmeneti zavarokat okozhatnak a hálózatban.
A Schneider Electric Acti9 iCV40N A9DF3720 figyelemre méltó műszaki paraméterekkel büszkélkedhet. 6000 A megszakítóképességgel rendelkezik 400 V AC hálózaton, ami biztosítja a megfelelő védelmet rövidzárlat esetén is. A készülék 50/60 Hz hálózati frekvencián működik, és maximálisan 400 V AC névleges üzemi feszültségen használható. A túláramvédelem termomagnetikus technológián alapul, a mágneses kioldási határ pedig a névleges áram 5-10-szerese között van. A földzárlatvédelem azonnal működésbe lép, nincs késleltetés a kioldás előtt, így maximális védelmet biztosít az áramütés ellen.
A készülék rendelkezik kapcsolási állapotjelzővel, valamint hiba- és BE/KI jelzéssel, így a felhasználó könnyen ellenőrizheti annak működési állapotát. DIN-sínre pattintható kivitelben készül, ami egyszerűsíti a telepítést. Méretei: 93 mm magasság, 90 mm szélesség és 73 mm mélység, így könnyen beilleszthető a standard elosztószekrényekbe. Az eszköz alkalmas felső vagy alsó csatlakoztatásra, 1-16 mm² merev vagy 1-10 mm² rugalmas vezetékkel. A vezetékcsupaszítási hossz 14 mm, a csatlakozók meghúzási nyomatéka pedig 2 Nm.
A Schneider Electric Acti9 iCV40N A9DF3720 kiemelkedő tartóssággal rendelkezik, mechanikai és elektromos élettartama egyaránt 20000 kapcsolási ciklus. Az eszköz IP20 védettségi fokozattal rendelkezik, moduláris burkolatban IP40 védettséget biztosít. Széles működési hőmérséklet-tartományban (-25...60 °C) használható, és akár 2000 méter tengerszint feletti magasságig alkalmazható. A készülék megfelel az EN/IEC 61009-2-1 szabványnak, és rendelkezik CE, EAC és VDE minőségi tanúsítványokkal, ami garantálja a megbízhatóságot és a biztonságos működést minden alkalmazási területen.
Schneider Electric Acti 9 iCV40 - A9DF3720 - áramvédős kismegszakító, SI osztály, 3P-N, C, 20A, 30mA műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCV40
Termék típus: Kombinált áram-védőkapcsoló túláramvédelemmel (RCBO)
Eszköz rövid neve: iCV40N
Alkalmazási terület: Elosztóhálózatok
Műszaki paraméterek
Pólusok: 3P+N
Védett pólusok száma: 3
Nulla pozíció: Bal
Névleges áram: 20 A
Hálózat típus: AC
Hálózati frekvencia: 50/60 Hz
Kioldó egység technológia: Termo-mágneses
Kioldási görbe: C
Hibaáram érzékenység: 30 mA
Leválasztási alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Minőségi tanúsítványok: EAC, VDE
Kiegészítő jellemzők
Eszköz pozíció a rendszerben: Kimenő
Névleges üzemi feszültség: 400 V AC 50/60 Hz
Mágneses kioldási határ: 5...10 x In
Hibaáram kioldási technológia: Feszültségtől független
Földzárlat-védelmi késleltetés: Azonnali
Földzárlat-védelmi osztály: A-SI típus (Szuper Immunizált)
Megszakítóképesség: 6000 A Icn 400 V AC 50/60 Hz-en, az EN/IEC 61009-2-1 szerint
Névleges üzemi megszakítóképesség: 6000 A 100% x Icn 400 V AC 50/60 Hz-en, az EN/IEC 61009-2-1 szerint
Fizikai jellemzők
Pozíció jelző: Igen
Vezérlés típusa: Kapcsolókar
Helyi jelzések: Hibajelzés, BE/KI jelzés
Szerelési mód: Bepattintható
Szerelési tartó: DIN sín
Magasság: 93 mm
Szélesség: 90 mm
Mélység: 73 mm
Csatlakozások: Alagút típusú csatlakozók felül vagy alul 1...16 mm² merev, 1...10 mm² hajlékony vezetékekhez
Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozásnál
Meghúzási nyomaték: 2 N.m felül vagy alul
Környezeti jellemzők
Szabványok: EN/IEC 61009-2-1
Terméktanúsítványok: CE
IP védettségi fok: IP20 az IEC 60529 szerint, IP40 (moduláris burkolatban) az IEC 60529 szerint
Szennyezettségi fok: 3
Túlfeszültségi kategória: III az IEC 60364 szerint
Üzemi hőmérséklet tartomány: -25...60 °C
Tárolási hőmérséklet tartomány: -40...85 °C
