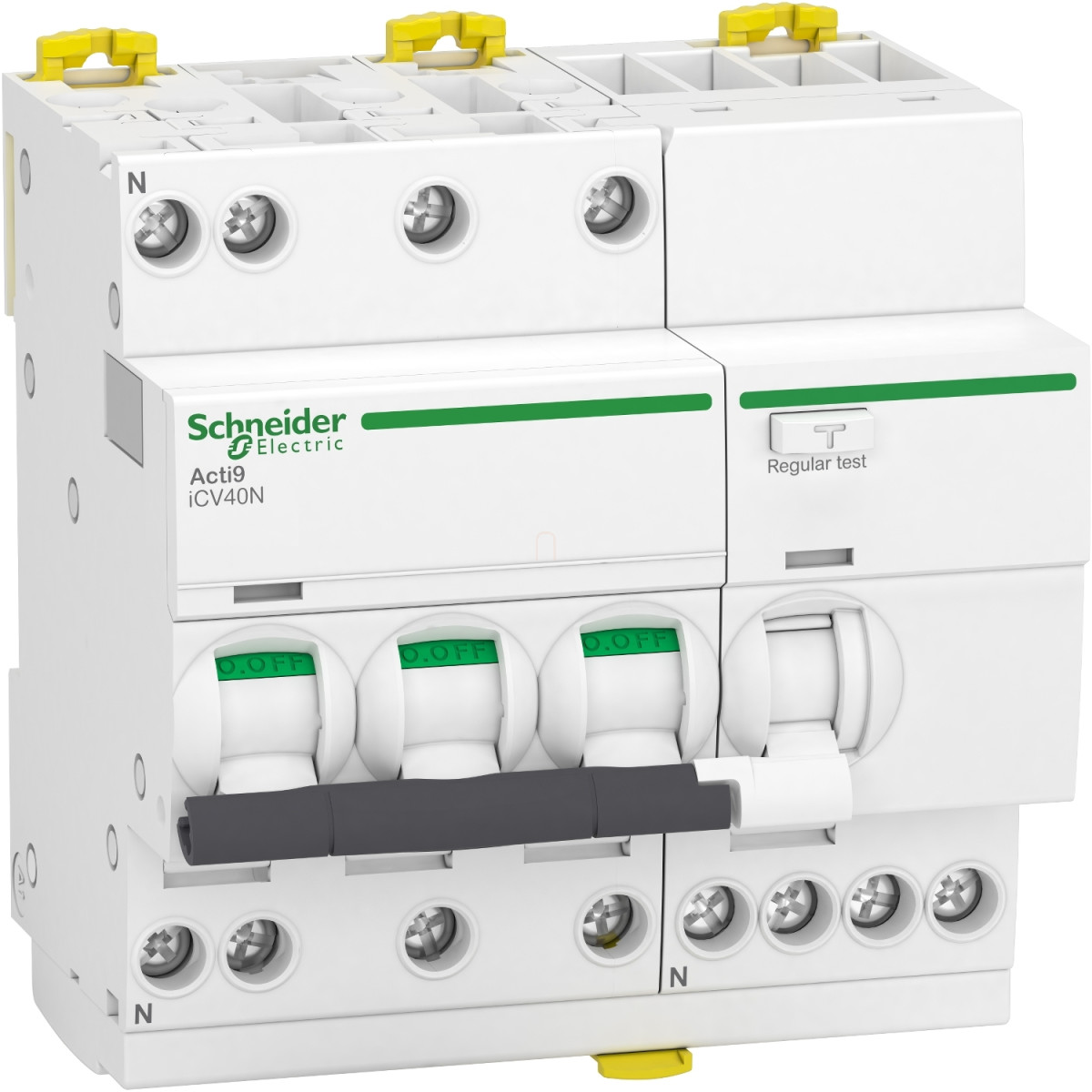

Az Acti9 iCV40N RCBO (Residual Current Breaker with Overcurrent Protection) kombinált áram- és túláramvédelmi készülék a Schneider Electric prémium minőségű védelmi rendszereinek új generációját képviseli. Ez a kompakt, mégis sokoldalú eszköz egyesíti magában a kismegszakító és az áramvédő kapcsoló funkcióit, így kettős védelmet biztosít az elektromos rendszerekben. Az A9DC7732 típusú, 3P+N (három fázis plusz nulla) kialakítású készülék ideális választás mind lakóépületek, mind kereskedelmi és ipari létesítmények elosztóhálózataihoz.
A 32A névleges áramerősség és C karakterisztikájú kioldási görbe tökéletes egyensúlyt biztosít a normál üzemi áramlökések tolerálása és a hatékony túláramvédelem között. A 300mA hibaáram-érzékenységgel rendelkező, A típusú áramvédő funkció különösen alkalmas olyan áramkörök védelmére, ahol elektronikus berendezések, frekvenciaváltók vagy egyéb nemlineáris terhelések vannak jelen. Az A típusú védelem nemcsak a szinuszos váltakozó hibaáramokat, hanem a lüktető egyenáramú összetevőket is érzékeli, így a készülék magasabb szintű védelmet biztosít, mint a hagyományos AC típusú áramvédők.
A Schneider Electric Acti9 iCV40N kiemelkedő műszaki paraméterekkel rendelkezik: 6000A rövidzárlati megszakítóképesség (Icn) 400V AC hálózatokon, illetve 100%-os üzemi megszakítóképesség (Ics=Icn), ami kiváló tartósságot és megbízhatóságot jelent. A készülék feszültségfüggetlen hibaáram-kioldási technológiával rendelkezik, ami azt jelenti, hogy az áramvédelmi funkció akkor is működik, ha a nulla vezeték megszakad. A beépített érintkezőállás-jelző, a kapcsoló toggle kialakítása, valamint a hiba- és be/ki állapotjelzés mind hozzájárulnak a készülék egyszerű és biztonságos használatához. Az EN/IEC 61009-2-1 szabványnak megfelelő 3-as korlátozási osztály garantálja, hogy a készülék hatékonyan korlátozza a zárlati energia áthaladását.
A készülék szerelése és használata rendkívül felhasználóbarát: a DIN sínre pattintható kialakítás, a felül és alul egyaránt csatlakoztatható alagútformájú terminálok (1-16 mm² merev és 1-10 mm² rugalmas vezetékekhez), valamint a gyűjtősínes rendszerekkel való kompatibilitás gyors és biztonságos telepítést tesz lehetővé. A kompakt méretek (93 mm magasság, 90 mm szélesség, 73 mm mélység) ellenére a készülék nagy teljesítményt nyújt, és az IP20 érintésvédelmi besorolás (illetve IP40 moduláris tokozásban) megfelelő védelmet biztosít a káros környezeti hatásokkal szemben. A széles működési hőmérséklet-tartomány (-25...60 °C) és a 2000 méteres működési magasság szinte bármilyen telepítési környezetben lehetővé teszi az alkalmazást. A készülék 20000 ciklusos mechanikai és elektromos tartóssága hosszú távú, megbízható működést garantál, ami különösen fontos a kritikus áramkörök védelménél.
Schneider Electric Acti 9 iCV40 - A9DC7732 műszaki adatok
Alapadatok
Termékcsalád: Acti9
Terméknév: Acti9 iCV40
Termék típus: Áram- és túláramvédelmi készülék (RCBO)
Rövid név: iCV40N
Alkalmazási terület: Elosztóhálózat
Pólusok: 3P + N
Védett pólusok száma: 3
Nullavezető pozíciója: Bal
Elektromos jellemzők
Névleges áram: 32 A
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Kioldási technológia: Hőmágneses
Kioldási görbe: C
Hibaáram-érzékenység: 300 mA
Leválaszthatóság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Minőségi tanúsítványok: VDE, EAC
Műszaki részletek
Készülék helye a rendszerben: Kimenő
Névleges üzemi feszültség: 400 V AC 50/60 Hz
Mágneses kioldási határ: 5...10 x In
Hibaáram-kioldási technológia: Feszültségfüggetlen
Hibaáram-védelmi késleltetés: Azonnali
Hibaáram-védelmi osztály: A típus
Megszakítási képességek
Rövidzárlati megszakítóképesség: 6000 A Icn 400 V AC 50/60 Hz-en, megfelel az EN/IEC 61009-2-1 szabványnak
Névleges üzemi megszakítóképesség: 6000 A 100% x Icn 400 V AC 50/60 Hz-en, megfelel az EN/IEC 61009-2-1 szabványnak
Névleges záró és megszakítóképesség: Idm 3000 A 400 V AC 50/60 Hz-en, megfelel az EN 61009-2-1 szabványnak
Korlátozási osztály: 3, megfelel az EN/IEC 61009-2-1 szabványnak
Szigetelési és védelmi jellemzők
Névleges szigetelési feszültség: 440 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 4 kV
Fizikai és szerelési jellemzők
Érintkezőállás-jelző: Igen
Vezérlés típusa: Toggle
Helyi jelzés: Hibajelzés, BE/KI jelzés
Szerelési mód: Rápattintható
Szerelési alap: DIN sín
Gyűjtősín kompatibilitás: Felül vagy alul: fogazott
Csatlakozási távolság: 18 mm fázisok között, 9 mm fázis és nulla között
Méretek (ma x sz x mé): 93 mm x 90 mm x 73 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus
Csatlakozás és környezeti feltételek
Csatlakozás: Alagút típusú csatlakozók felül vagy alul 1...16 mm² merev / 1...10 mm² rugalmas
Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 2 N.m felül vagy alul
IP védettség: IP20 az IEC 60529 szerint, IP40 (moduláris burkolatban) az IEC 60529 szerint
Szennyezettségi fokozat: 3
Túlfeszültségi kategória: III, megfelel az IEC 60364 szabványnak
Elektromágneses kompatibilitás: 8/20 µs impulzus állóképesség, 250 A, megfelel az EN/IEC 61009-1 szabványnak
Relatív páratartalom: 95% 55°C-on
Üzemi magasság: 2000 m
Környezeti hőmérséklet tartomány: -25...60°C (üzem), -40...85°C (tárolás)
