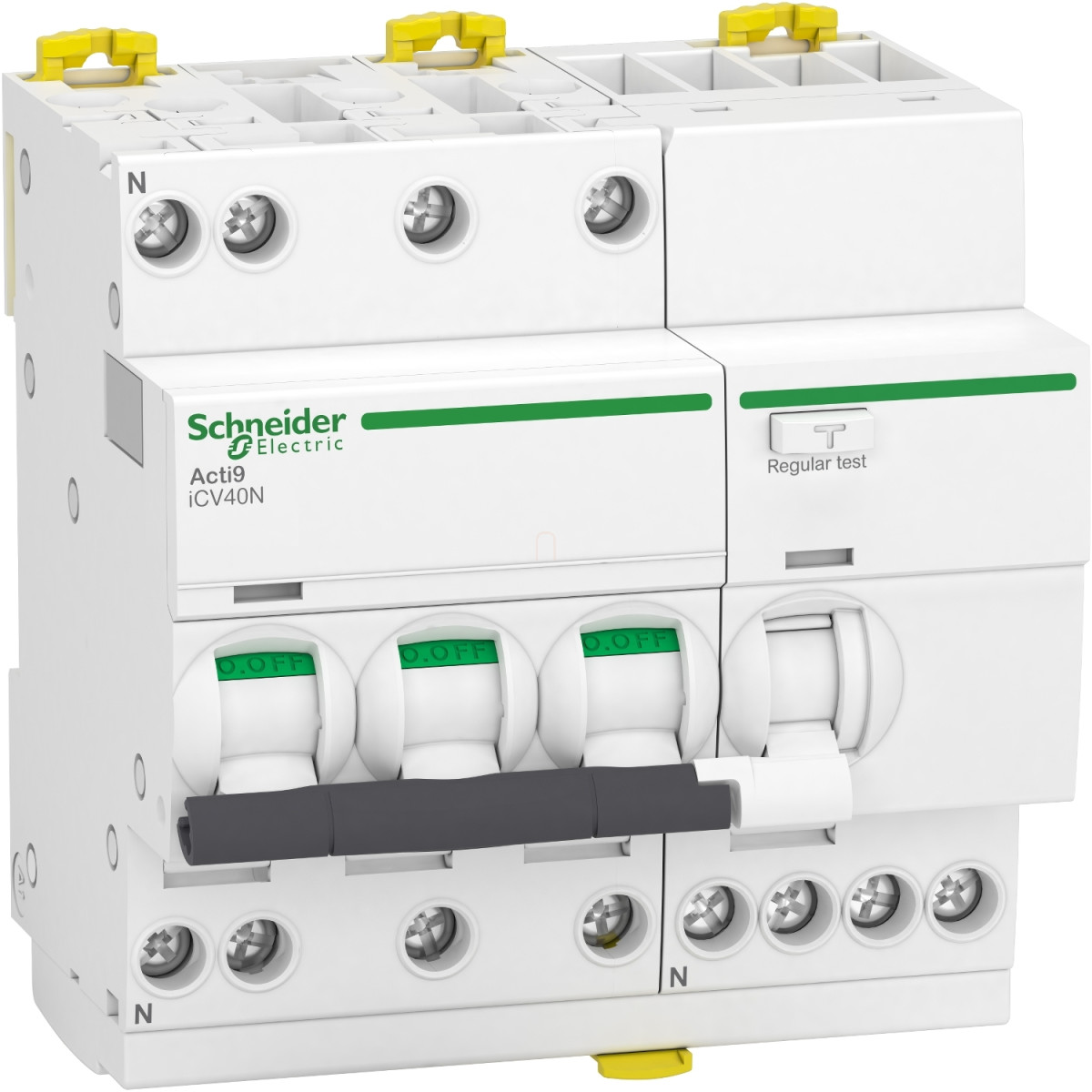

Az Acti9 iCV40N egy kombinált áramvédős kismegszakító (RCBO), amely egyesíti a túláramvédelem és a hibaáram-védelem funkcióit egyetlen kompakt készülékben. A Schneider Electric által gyártott A9DC7725 típusú eszköz kiváló választás olyan elosztóhálózatokba, ahol személyvédelemre és vezetékvédelemre egyaránt szükség van, különösen háromfázisú+nulla hálózatoknál.
Ez a 3P+N kialakítású készülék 25A névleges áramerősséggel rendelkezik, és C karakterisztikájú kioldási görbével működik, ami alkalmassá teszi induktív jellegű terhelések védelmére is. Az RCBO A típusú hibaáram-védelemmel van ellátva 300mA érzékenységi szinttel, amely megfelelő személyvédelmet biztosít, miközben elkerüli a nemkívánatos lekapcsolásokat. A készülék feszültségfüggetlen hibaáram-kioldóval rendelkezik, és azonnali, késleltetés nélküli védelmet biztosít földzárlat esetén. A 6000A megszakítóképessége garantálja a biztonságos működést még komoly zárlati áramok esetén is.
Az Acti9 iCV40N egy rendkívül megbízható és sokoldalú eszköz, amely számos hasznos funkcióval rendelkezik. Kapocspozíció kijelzővel ellátott, ami láthatóvá teszi a csatlakozás állapotát. A készülék billenőkapcsolós vezérléssel, hibajelzéssel és BE/KI állapot kijelzéssel is rendelkezik. A fehér színű készülék könnyen szerelhető DIN-sínre, clip-on rögzítési móddal. Kompatibilis a fésűs gyűjtősínekkel, mind felül, mind alul fogazott kialakítással. A 93 mm magas, 90 mm széles és 73 mm mély eszköz akár 20000 mechanikai és elektromos működési ciklust is kibír, ami kiemelkedő tartósságot jelent.
A csatlakoztatás alagút típusú sorkapcsokkal történik, amelyek mind a felső, mind az alsó oldalon elérhetők, és 1-16 mm² merev vagy 1-10 mm² rugalmas vezetékek fogadására alkalmasak. A vezetékcsupaszítási hossz 14 mm, a meghúzási nyomaték pedig 2 Nm. Az eszköz IP20 érintésvédelmi fokozattal rendelkezik önmagában, modulos tokozásban pedig IP40 védelmet biztosít. Működési hőmérséklettartománya -25...60°C, tárolási hőmérséklettartománya pedig -40...85°C. A készülék 95%-os relatív páratartalom mellett is megbízhatóan működik 55°C-on, és akár 2000 méteres tengerszint feletti magasságban is használható. Az EN/IEC 61009-2-1 szabvány szerint tanúsított, CE jelöléssel ellátott termék 8/20 µs impulzus esetén 250A túlfeszültség-ellenállással rendelkezik.
Schneider Electric Acti 9 iCV40 - A9DC7725 - áramvédős kismegszakító, A osztály, 3P-N, C, 25A, 300mA műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCV40
Termék típusa: Áramvédős kismegszakító hibaáram-védelemmel (RCBO)
Rövid terméknév: iCV40N
Felhasználási terület: Elosztóhálózat
Pólusok: 3P + N
Védett pólusok száma: 3
Nulla vezető pozíciója: Bal
Villamos paraméterek
Névleges áram: 25 A
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Kioldási technológia: Termikus-mágneses
Kioldási görbe: C
Hibaáram érzékenység: 300 mA
Szigetelésre alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Minőségi tanúsítványok: VDE, EAC
Műszaki jellemzők
Pozíció a rendszerben: Leágazás
Névleges üzemi feszültség: 400 V AC 50/60 Hz
Mágneses kioldási tartomány: 5...10 x In
Hibaáram-kioldási technológia: Feszültségfüggetlen
Hibaáram-védelmi késleltetés: Azonnali
Hibaáram-védelmi osztály: A típus
Megszakítóképesség: 6000 A Icn 400 V AC 50/60 Hz-en az EN/IEC 61009-2-1 szerint
Névleges üzemi megszakítóképesség: 6000 A 100% x Icn 400 V AC 50/60 Hz-en az EN/IEC 61009-2-1 szerint
Névleges kapcsolási képesség: Idm 3000 A 400 V AC 50/60 Hz-en az EN 61009-2-1 szerint, Idm 500 A 400 V AC 50/60 Hz-en az IEC 61009-2-1 szerint
Korlátozási osztály: 3, az EN/IEC 61009-2-1 szerint
Névleges szigetelési feszültség: 440 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 4 kV
Fizikai jellemzők
Érintkező pozíció kijelző: Igen
Vezérlési mód: Billenőkapcsoló
Helyi jelzés: Hibajelzés, BE/KI jelzés
Szerelési mód: Bepattintható
Szerelési alap: DIN sín
Fésűs gyűjtősín kompatibilitás: Felül vagy alul: fogazott
Csatlakozási osztás: 18 mm a fázisok között, 9 mm a fázis és a nulla között
9 mm-es osztások száma: 10
Magasság: 93 mm
Szélesség: 90 mm
Mélység: 73 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus
Lezárási lehetőségek: Plombálható, Lakattal zárható
Csatlakozók: Alagút típusú sorkapcsok felül vagy alul 1…16 mm² merev, Alagút típusú sorkapcsok felül vagy alul 1…10 mm² rugalmas
Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 2 N.m felül vagy alul
Hibaáram-védelem: Integrált
Környezeti jellemzők
Szabványok: EN/IEC 61009-2-1
Terméktanúsítványok: CE
IP védettség: IP20 az IEC 60529 szerint, IP40 (modulos tokozásban) az IEC 60529 szerint
Szennyezettségi fok: 3
Túlfeszültségi kategória: III az IEC 60364 szerint
Elektromágneses kompatibilitás: 8/20 µs impulzus ellenállás, 250 A az EN/IEC 61009-1 szerint
Relatív páratartalom: 95% 55°C-on
Üzemi magasság: 2000 m
Működési hőmérséklet tartomány: -25…60°C
Tárolási hőmérséklet tartomány: -40…85°C
