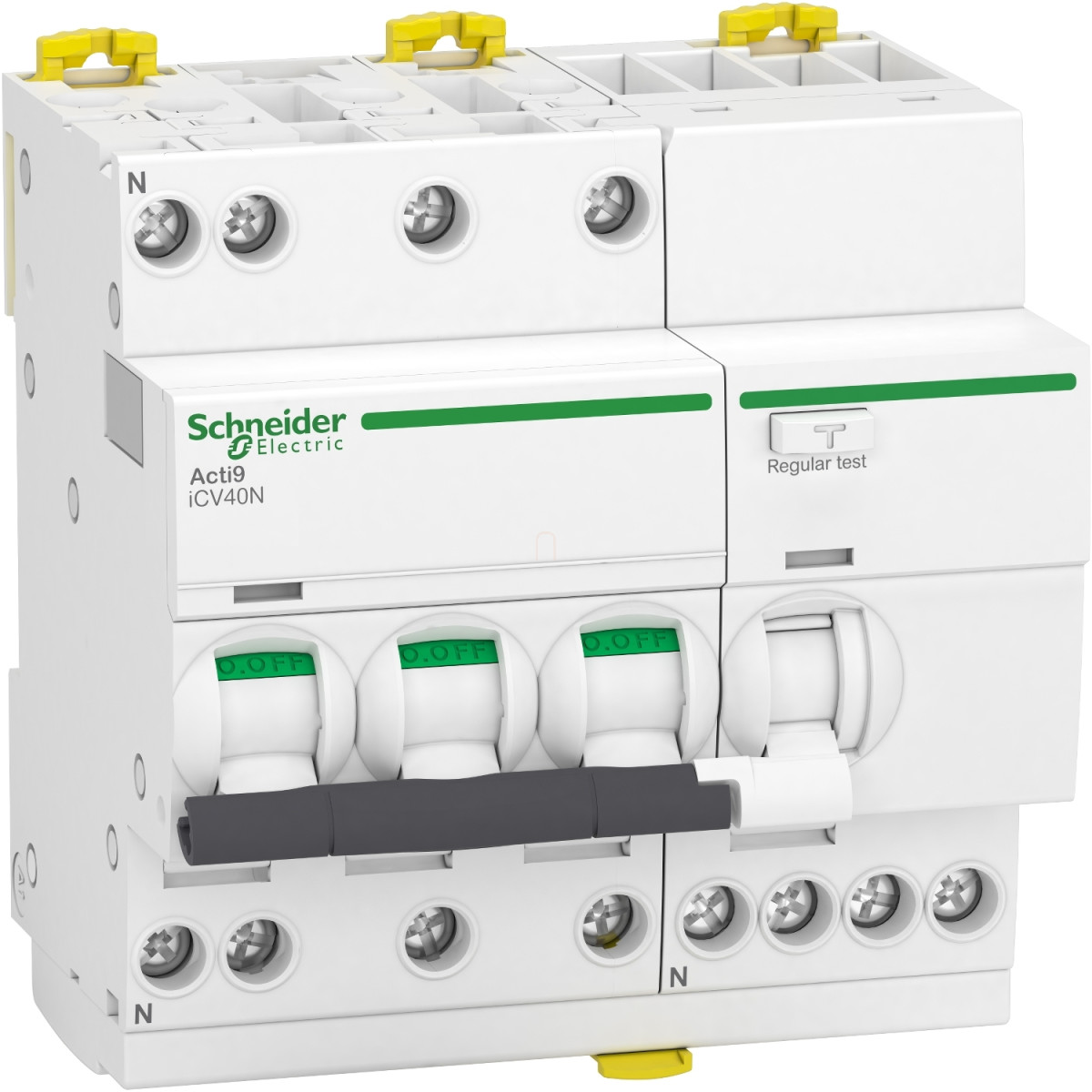

Az Acti9 iCV40N A9DC7716 áramvédős kismegszakító (RCBO) a Schneider Electric prémium kínálatának része, amely ötvözi a túláramvédelem és a hibaáram-védelem funkcióit egyetlen kompakt készülékben. Ez a 3P+N kivitelű, C karakterisztikájú, 16A névleges áramerősségű készülék ideális választás ipari és kereskedelmi elosztóhálózatokba, különösen ott, ahol a megnövelt üzembiztonság és a személyvédelem egyaránt fontos szempont.
A termék 400V AC hálózatokban használható, és 300mA érzékenységű hibaáram-védelemmel rendelkezik, amely A típusú, vagyis érzékeli mind a váltakozó, mind a lüktető egyenáramú hibaáramokat. A 6000A-es megszakítóképesség (Icn) biztosítja a megfelelő védelmet rövidzárlat esetén. A terméket a legmagasabb minőségi elvárásoknak megfelelően tervezték és gyártották, amit a VDE és EAC minőségi tanúsítványok is igazolnak. A készülék megfelel az EN/IEC 61009-2-1 szabványnak, és alkalmas leválasztásra az EN/IEC 60947-2 szerint.
Az Acti9 iCV40N műszaki kialakítása több különleges tulajdonsággal rendelkezik. A 3-as korlátozási osztály (limitation class 3) biztosítja a hatékony energiakorlátozást rövidzárlat esetén. A termék 4 kV lökőfeszültség-állósággal (Uimp) és 440V szigetelési feszültséggel (Ui) rendelkezik. A hőmágneses kioldótechnológia 5-10-szeres névleges áramerősségnél biztosítja a mágneses kioldást. A feszültségfüggetlen hibaáram-kioldás technológia azonnal működésbe lép hiba esetén, ami fokozott védelmet nyújt. A termék Idm 3000A (EN 61009-2-1) és 500A (IEC 61009-2-1) szerint meghatározott zárlati bekapcsolóképességgel rendelkezik.
Praktikus szerelhetőségi és csatlakoztatási lehetőségekkel is rendelkezik az Acti9 iCV40N. DIN-sínre pattintható (clip-on), és kompatibilis a fésűssínekkel mind felső, mind alsó csatlakoztatás esetén. A kapcsolási helyzetet és a hibát helyi jelzés mutatja, a készülék leplombálható és lakatolható. A csatlakozókapcsok alagútszerű kialakításúak, 1-16 mm² merev és 1-10 mm² rugalmas vezetékekhez, 14 mm csupaszolási hosszal és 2 Nm meghúzási nyomatékkal. A készülék méretei: 93 mm magasság, 90 mm szélesség, 73 mm mélység. A fehér színű készülék mechanikai és villamos élettartama egyaránt 20000 kapcsolási ciklus.
Schneider Electric Acti9 iCV40 - A9DC7716 műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 iCV40
Készülék típusa: Áramvédős kismegszakító (RCBO)
Rövid terméknév: iCV40N
Alkalmazás: Elosztás
Elektromos jellemzők
Pólusok: 3P + N
Védett pólusok száma: 3
Nullavezető helyzete: Bal
Névleges áram [In]: 16 A
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Kioldótechnológia: Hőmágneses
Karakterisztika: C
Hibaáram-érzékenység: 300 mA
Szigetelési alkalmasság: Igen, az EN/IEC 60947-2 szerint
Névleges üzemi feszültség [Ue]: 400 V AC 50/60 Hz
Mágneses kioldási határ: 5...10 x In
Hibaáram-kioldási technológia: Feszültségfüggetlen
Hibaáramvédelem késleltetése: Azonnali
Hibaáramvédelmi osztály: A típus
Megszakítóképesség: 6000 A Icn 400 V AC 50/60 Hz-en az EN/IEC 61009-2-1 szerint
Üzemi megszakítóképesség [Ics]: 6000 A 100% x Icn 400 V AC 50/60 Hz-en az EN/IEC 61009-2-1 szerint
Névleges bekapcsoló- és megszakítóképesség: Idm 3000 A 400 V AC 50/60 Hz-en az EN 61009-2-1 szerint
Idm 500 A 400 V AC 50/60 Hz-en az IEC 61009-2-1 szerint
Korlátozási osztály: 3 az EN/IEC 61009-2-1 szerint
Névleges szigetelési feszültség [Ui]: 440 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Fizikai jellemzők
Érintkezőhelyzet-jelző: Igen
Vezérlés típusa: Kapcsolókar
Helyi jelzések: Hibajelzés, BE/KI jelzés
Szerelési mód: Felpattintható
Szerelési alap: DIN-sín
Fésűssín és elosztóblokk kompatibilitás: Felső vagy alsó: fogazott
Csatlakozási osztás: 18 mm fázisok között, 9 mm fázis és nullavezető között
9 mm osztások száma: 10
Magasság: 93 mm
Szélesség: 90 mm
Mélység: 73 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Villamos élettartam: 20000 ciklus
Rögzítési opciók leírása: Plombálható, Lakatolható
Csatlakozások - kapcsok: Alagút típusú kapcsok felül vagy alul 1...16 mm² merev
Alagút típusú kapcsok felül vagy alul 1...10 mm² rugalmas
Vezeték csupaszolási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 2 Nm felül vagy alul
Hibaáram-védelem: Integrált
Környezeti jellemzők
Szabványok: EN/IEC 61009-2-1
Terméktanúsítványok: CE
IP védettség: IP20 az IEC 60529 szerint
IP40 (moduláris burkolat) az IEC 60529 szerint
Szennyezettségi fok: 3
Túlfeszültség-kategória: III az IEC 60364 szerint
Elektromágneses kompatibilitás: 8/20 μs impulzusállóság, 250 A az EN/IEC 61009-1 szerint
Relatív páratartalom: 95% 55 °C-on
Üzemi tengerszint feletti magasság: 2000 m
Környezeti hőmérséklet üzem közben: -25...60 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
