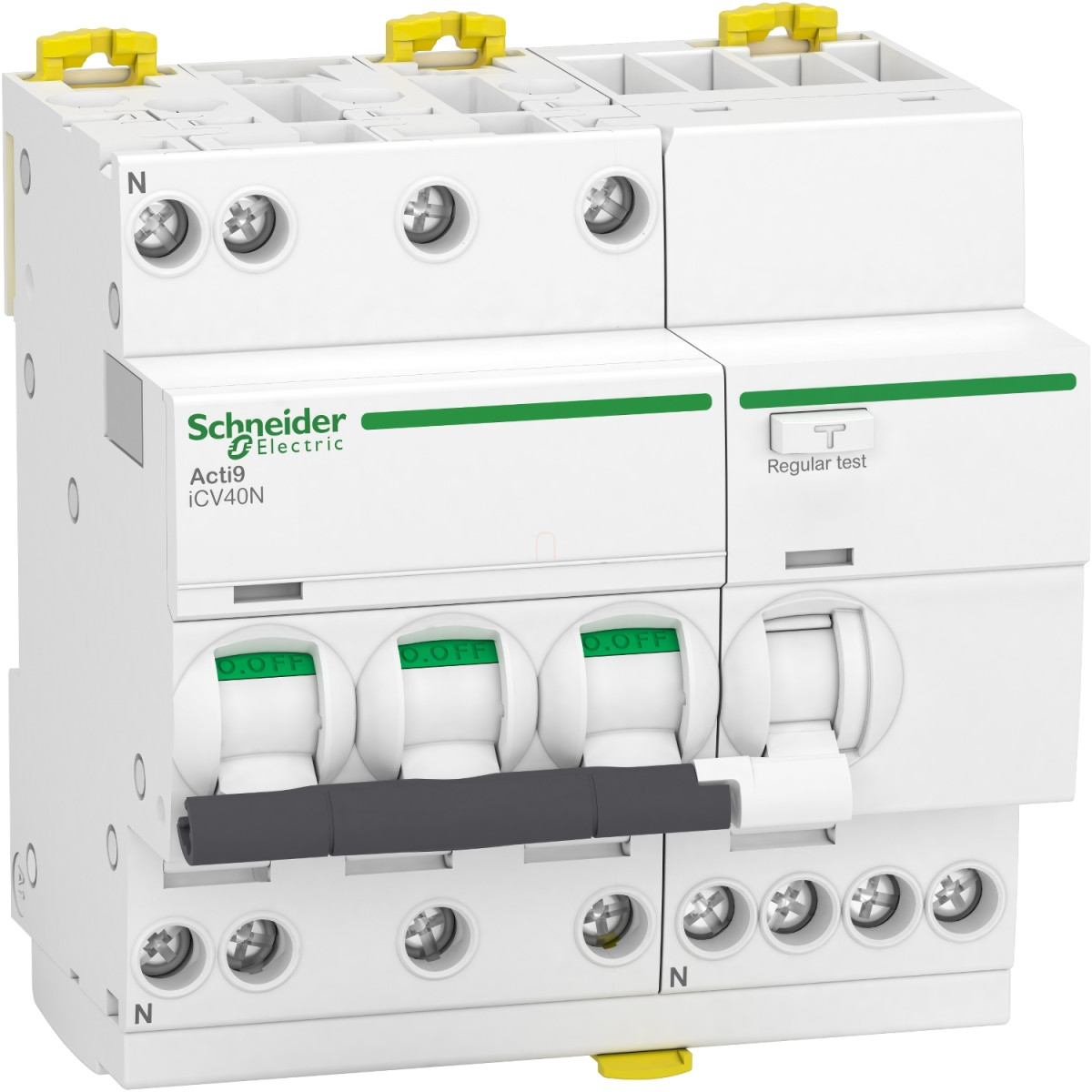

Az Acti9 iCV40N kombinált áramvédős kismegszakító (RCBO) a Schneider Electric innovatív megoldása az elektromos elosztóhálózatok védelméhez. Ez a 3P+N, 10A, C karakterisztikájú, A típusú, 300mA érzékenységű készülék kiváló választás mind lakossági, mind kereskedelmi alkalmazásokhoz, ahol a túláramvédelem és a személyvédelem egyaránt kiemelkedő fontosságú.
A termék az Acti9 család része, amely a Schneider Electric piacvezető moduláris készüléksorozata. Az A9DC7710 cikkszámú iCV40N készülék egyesíti a hagyományos kismegszakító és az áram-védőkapcsoló funkcióit, így helytakarékos és költséghatékony megoldást nyújt. A termék 400V AC 50/60 Hz-es hálózatban használható, 6000A-es megszakítóképességgel rendelkezik, ami megfelel az EN/IEC 61009-2-1 szabványnak. A 300mA-es hibaáram-érzékenység megfelelő védelmet biztosít a közvetett érintés ellen, míg az A típusú védelmi osztály lehetővé teszi a váltakozó és lüktető egyenáramú hibaáramok érzékelését is.
A készülék termál-mágneses kioldási technológiával működik, a mágneses kioldás 5-10-szeres névleges áramerősség esetén lép működésbe. A C karakterisztika ideálissá teszi általános célú alkalmazásokra, beleértve a világítási és dugaszoló aljzati áramkörök védelmét. A feszültségfüggetlen hibaáram-kioldási technológia biztosítja, hogy a védelem még kedvezőtlen hálózati körülmények között is megbízhatóan működjön. Az eszköz azonnali hibaáram-védelmi időkésleltetéssel rendelkezik, ami kritikus fontosságú lehet vészhelyzetek esetén. Az EN/IEC 60947-2 szabványnak megfelelő leválaszthatóság lehetővé teszi a készülék biztonságos szervizelését és karbantartását.
A Schneider Electric Acti9 iCV40N RCBO számos gyakorlati funkcióval rendelkezik, amelyek megkönnyítik a szerelést és üzemeltetést. A készülék DIN sínre pattintható, fehér színű, 93 mm magas, 90 mm széles és 73 mm mély. Alagútszerű csatlakozókapcsokkal van ellátva, amelyek 1-16 mm² merev vagy 1-10 mm² rugalmas vezetékek fogadására alkalmasak. A vezetékcsupaszítási hossz 14 mm, a meghúzási nyomaték pedig 2 Nm. A termék rendelkezik érintkezőállás-jelzéssel, továbbá hiba- és BE/KI jelzéssel is, ami megkönnyíti az állapotfelügyeletet. Az eszköz plombálható és lakattal lezárható, ami megakadályozza a jogosulatlan hozzáférést. A mechanikai és elektromos élettartam egyaránt 20000 kapcsolási ciklus, ami hosszú távú megbízhatóságot garantál. Az IP20-as védettség (moduláris tokozásban IP40) megfelelő védelmet biztosít a por és az érintés ellen. A készülék -25°C és +60°C közötti üzemi hőmérséklettartományban használható, és ellenáll akár 8/20 μs impulzusú, 250 A-es túlfeszültségeknek is, az EN/IEC 61009-1 szabványnak megfelelően.
Schneider Electric Acti 9 iCV40 - A9DC7710 - áramvédős kismegszakító, A osztály, 3P-N, C, 10A, 300mA műszaki adatok
Általános jellemzők
Terméknév: Acti9 iCV40
Termékcsalád: Acti9
Termék típus: Áramvédős kismegszakító (RCBO)
Rövid megnevezés: iCV40N
Felhasználási terület: Elosztás
Műszaki paraméterek
Pólusok: 3P+N
Védett pólusok száma: 3
Nulla vezető pozíciója: Bal oldali
Névleges áram: 10A
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Kioldási technológia: Termál-mágneses
Kioldási görbe: C
Hibaáram-érzékenység: 300 mA
Leválasztásra alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak
Minőségi tanúsítványok: EAC, VDE
Kiegészítő adatok
Beépítési hely a rendszerben: Kimenő
Névleges üzemi feszültség: 400V AC 50/60 Hz
Mágneses kioldási határ: 5...10 x In
Hibaáram kioldási technológia: Feszültségfüggetlen
Hibaáram-védelem késleltetése: Azonnali
Hibaáram-védelmi osztály: A típus
Megszakítóképesség: 6000A Icn 400V AC 50/60 Hz-en, megfelel az EN/IEC 61009-2-1 szabványnak
Névleges üzemi megszakítóképesség: 6000A 100% x Icn 400V AC 50/60 Hz-en, megfelel az EN/IEC 61009-2-1 szabványnak
Névleges zárlati bekapcsolóképesség: Idm 3000A 400V AC 50/60 Hz-en, megfelel az EN 61009-2-1 szabványnak
Korlátozási osztály: 3, megfelel az EN/IEC 61009-2-1 szabványnak
Névleges szigetelési feszültség: 440V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 4 kV
Fizikai tulajdonságok és szerelés
Érintkezőpozíció-jelző: Igen
Vezérlési típus: Kapcsolókar
Helyi jelzés: Hiba jelzés, BE/KI jelzés
Szerelési mód: Rápattintható
Szerelési alap: DIN sín
Fésűs sín kompatibilitás: Felül vagy alul: fogazott
Csatlakozási távolság: 18 mm fázisok között, 9 mm fázis és nullavezető között
9 mm-es osztások: 10
Magasság: 93 mm
Szélesség: 90 mm
Mélység: 73 mm
Szín: Fehér
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus
Rögzítési lehetőségek: Plombálható, Lakattal lezárható
Csatlakozások
Csatlakozók - kapcsok: Alagút típusú kapcsok felül vagy alul, 1...16 mm² merev, 1...10 mm² rugalmas
Vezetékcsupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 2 Nm felül vagy alul
Védelem
Hibaáram-védelem: Integrált
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris tokozásban) az IEC 60529 szerint
Szennyezettségi fokozat: 3
Túlfeszültségi kategória: III az IEC 60364 szerint
Elektromágneses kompatibilitás: 8/20 µs impulzus ellenállás, 250A az EN/IEC 61009-1 szerint
Környezeti feltételek
Relatív páratartalom: 95% 55°C-on
Üzemi magasság: 2000 m
Környezeti hőmérséklet üzemelés közben: -25...60°C
Környezeti hőmérséklet tároláskor: -40...85°C
Szabványok
Szabványok: EN/IEC 61009-2-1
Terméktanúsítványok: CE
